50 Terminales PanelView 550
40061-325-01(D)

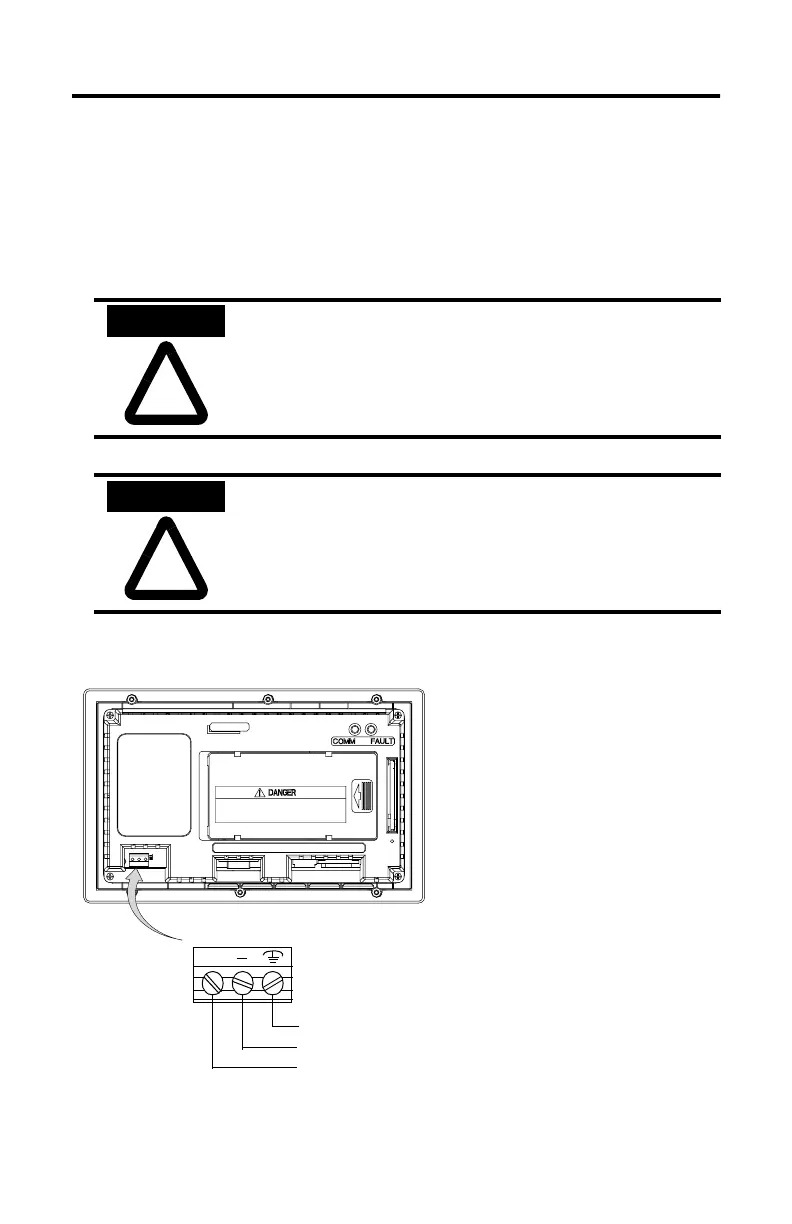

Para conectar la energía CC al terminal PV550:
1. Asegúrese que la energía CC está cableada a los tornillo de bloque del
terminal.
2.
Asegúrese que el cable de Tierra está cableado correctamente al tornillo de
bloque del terminal
.
3. Aplicar energía 24V cc al terminal.
Peligro de explosión - No conectar o desconectar el equipo
mientras el circuito esté vivo, a menos que se sepa que el
área no es peligrosa.
No aplicar energía al terminal hasta que todas conexiones
del cableado han sido hechas. El no hacer esto puede
resultar en una descarga eléctrica.
+
Tierra
Negativo CC
Positivo CC
Bloque de terminal (fijo)
