Installation du terminal dans un panneau
Pour installer un terminal PanelView 550 dans un panneau :
1. Découper une ouverture dans le panneau à l’aide de la découpe livrée avec le
terminal. Supprimer tous les bords ou barbes coupants.
2. Vérifier que le joint d’étanchéité du terminal est convenablement positionné
sur celui-ci (comme indiqué ci-dessous). Ce joint donne une étanchéité par
compression. N’utiliser aucun autre produit pour l’étanchéité.
3. Vérifier que les extrémités des légendes sont bien maintenues par la bande
adhésive.
4. Placer le terminal dans la découpe du panneau.
• Débrancher toute alimentation électrique du panneau avant
de faire la découpe.
• S’assurer que la zone autour de la découpe du panneau est
dégagée.
• Prendre les précautions nécessaires pour qu’aucun copeau
métallique n’entre dans un composant pouvant déjà être
installé sur le panneau.
• Le non-respect de cette mise en garde pourrait être cause de
blessure pour le personnel ou de dommages pour les
composants du panneau.

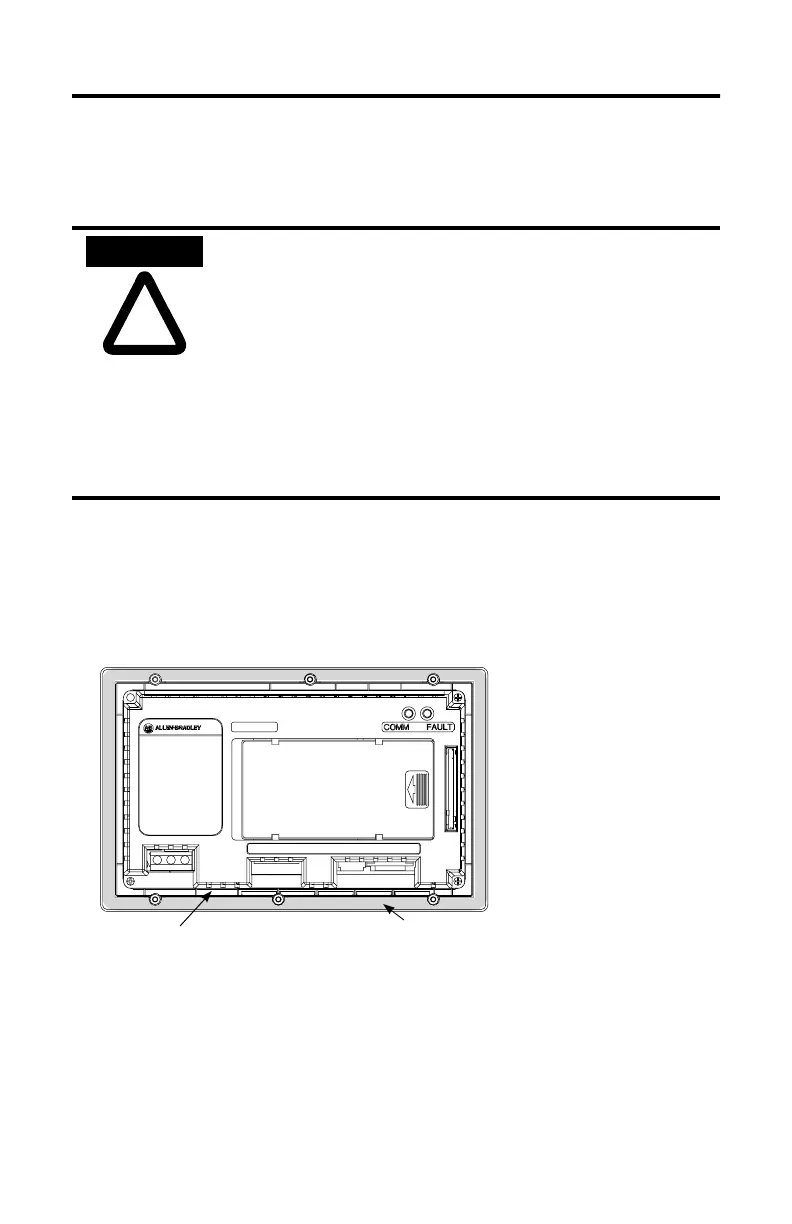

Bande Adhésive
de légendes
Joint d’étanchéité
