22 Terminaux PanelView 550
40061-325-01(D)
5. Vérifier que les extrémités des inserts de légendes sont positionnées derrière la
découpe du panneau.
6. Installer les six écrous autobloquants en les serrant à la main.
7. Serrer alternativement les écrous de montage jusqu’à ce que le terminal soit
fermement maintenu contre le panneau. Serrer les écrous de montage avec un
couple de 0,116 m-kgf. Ne pas trop les serrer.
8. Retirer l’étiquette protectrice d’installation qui recouvre les orifices de
ventilation sur le dessus du terminal
.
Les écrous de montage doivent être serrés avec un couple
de 0,116 m-kgf pour que le joint soit correctement
comprimé et que le terminal ne risque pas d’être
endommagé. Allen-Bradley ne saurait être en aucune façon
responsable de dommages causés par de l’eau ou des
produits chimiques, au terminal ou à tout autre équipement
du boîtier, par suite d’une installation incorrecte.
Le non-respect de cette procédure pourrait entraîner une
surchauffe et endommager le terminal.

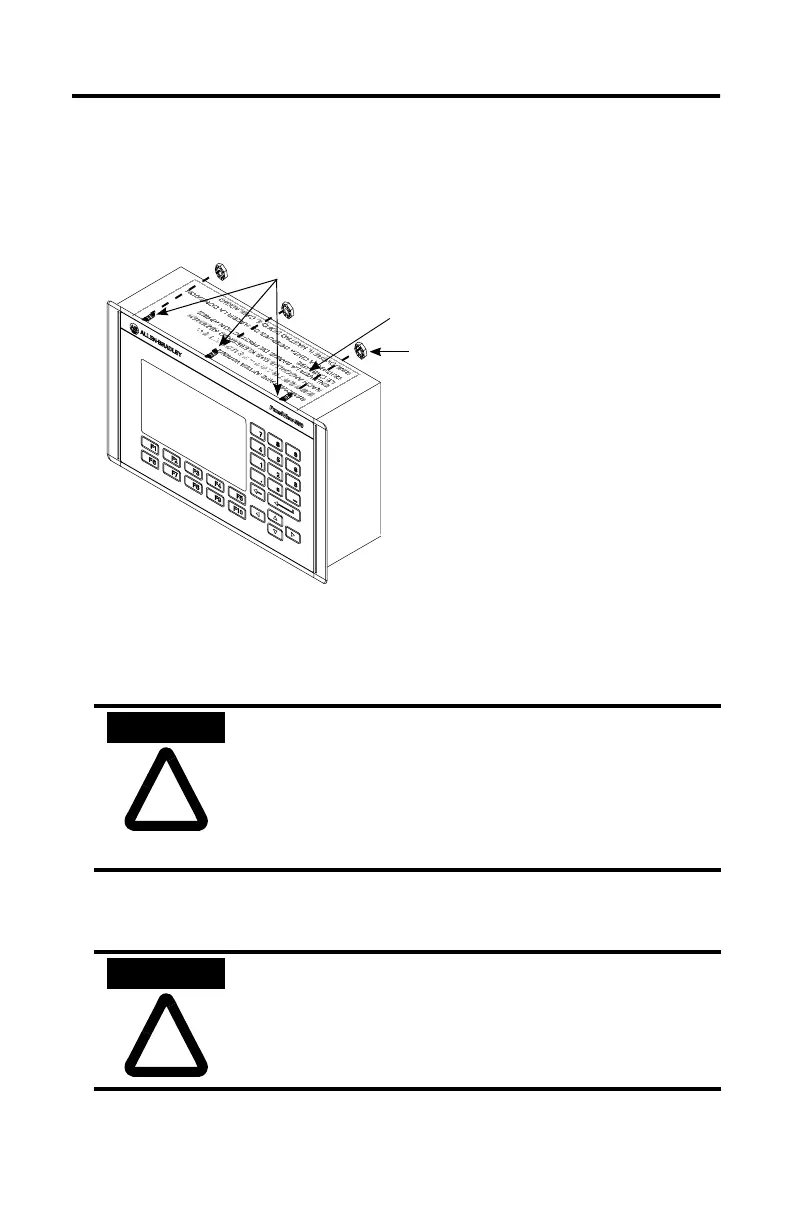

Ecrous autobloquants
(6 utilisés, 8 fournis)
Goujons de montage
(3 en haut / 3 en bas)
Etiquette protectrice pour I’installation
