Allen-Bradley 2711-K5A series

62 Terminali PanelView 550
40061-325-01(D)

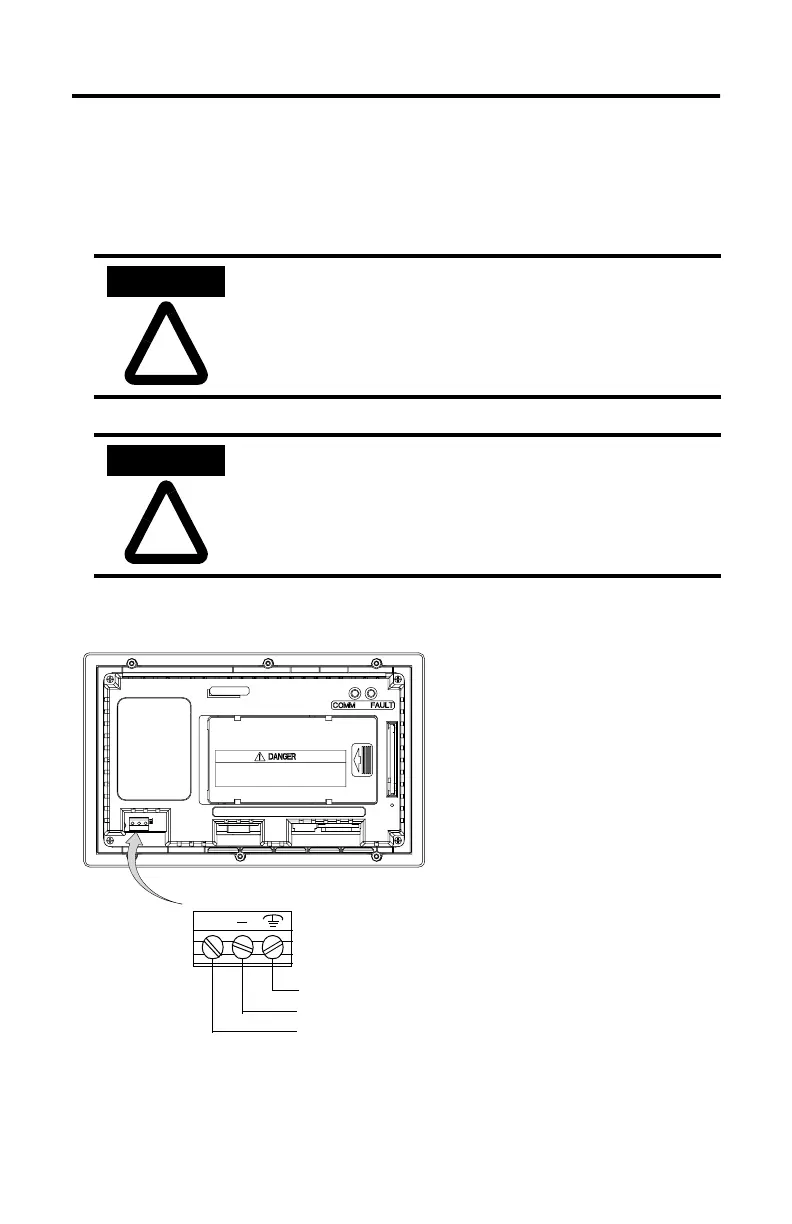

Per connettere la CC al terminale PV550:
1. Fissare i fili di alimentazione a CC sulle viti della morsettiera.
2.
Fissare i fili di terra sull’appropriata vite della morsettiera.
3. Applicare 24V cc al terminale.
!
ATTENZIONE
Pericolo di esplosione - Non connettere o disinserire
apparecchiature mentre il circuito è attivato, a meno che la
zona di lavoro sia ritenuta non pericolosa.
!
ATTENZIONE
Non applicare tensione prima che sia stato completato il
cablaggio. Procedimenti contrari a queste indicazioni
potrebbero causare scosse elettriche.
+
Morsettiera di alimentazione (fissa)
Messa a terra
CC Negativa
CC Positiva
