Terminaux PanelView 600 19
41061-004-01(D)
Outils utilisés
A part ceux nécessaires pour la découpe du panneau, les outils dont on aura
besoin pour l’installation sont :
• un petit tournevis
• une clé dynamométrique (m.kgf) avec tête à fente ou phillips
Dimensions de montage
Dimensions de découpe

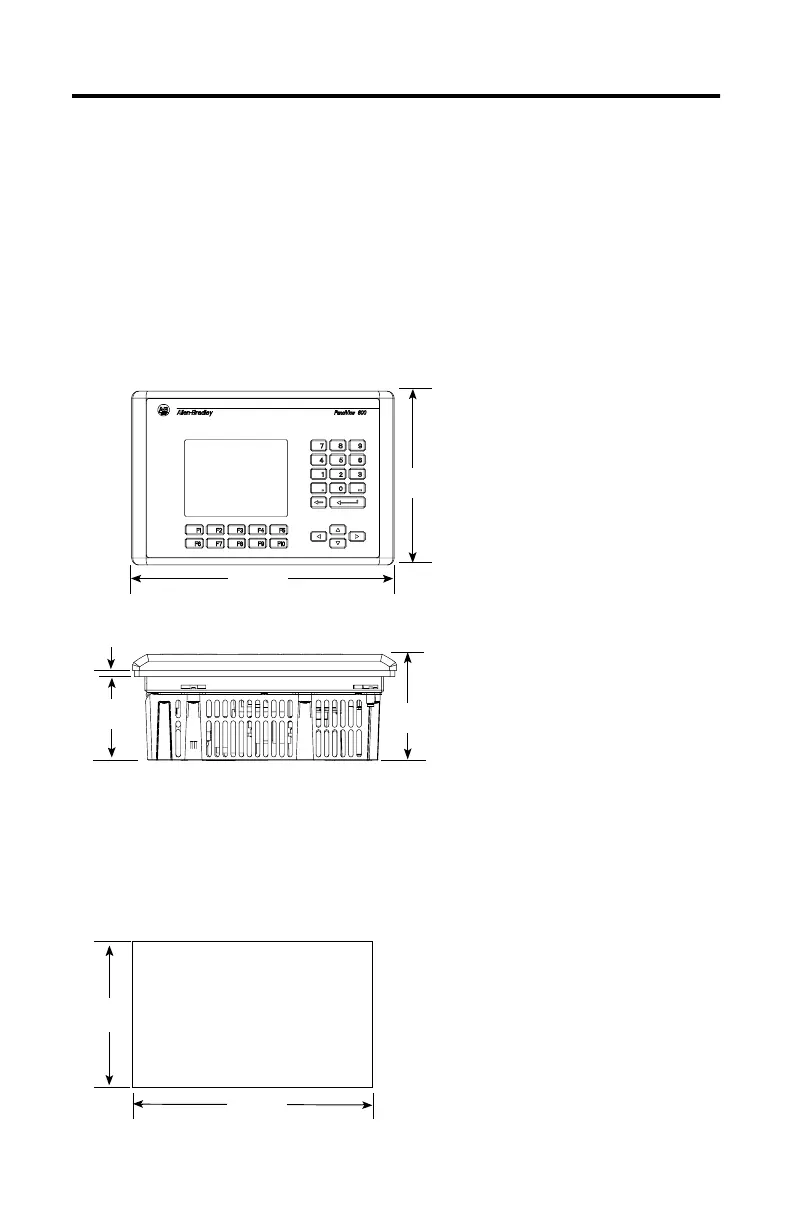

Utiliser le gabarit de découpe grandeur nature livré avec le terminal pour marquer
les dimensions de la découpe. La figure ci-dessous est un modèle réduit de
découpe.
192 mm
(7,55 in)
290 mm
(11,40 in)
116 mm
(4,57 in)
91 mm
(3,60 in)
6,9 mm
(0,27 in)
Vue du dessus
167 mm
(6,7 in)
264 mm
(10,39 in)
Terminaux PanelView 600
Dimensions conseillées pour la
découpe de panneau
