32 PanelView 600 Terminals
41061-004-01(D)
Gehäuse
Das PanelView 600 Terminal muß in einer Umgebung eingebaut werden, die
dem Schutz nach “IEC-1131-2 Pollution degree 2 protection” entspricht.
Zum Schutz des inneren Schaltkreises muß das PanelView 600 Terminal in eine
Schalttafel oder ein Gehäuse eingebaut werden. Das Terminal entspricht den
NEMA Typen 12/13 und 4X (Innenräume), wenn es in einer Schalttafel oder
einem Gehäuse mit der gleichen Bewertung eingebaut ist.
Erlauben Sie genug Abstand für angemessene Ventilation innerhalb des
Gehäuses. Sie sollten die Hitze berücksichtigen, die von anderen Geräten
innerhalb des Gehäuses erzeugt wird. Die Umgebungstemperatur um das PV600
Terminal muß zwischen 0
° und 55°C betragen.
Vergewissern Sie sich, daß Vorkehrungen getroffen werden, um den Zugriff auf
die Rückwand des Terminals (für Verdrahtung, Wartung, Installation einer
Speicherkarte und Fehlersuche) zu ermöglichen.

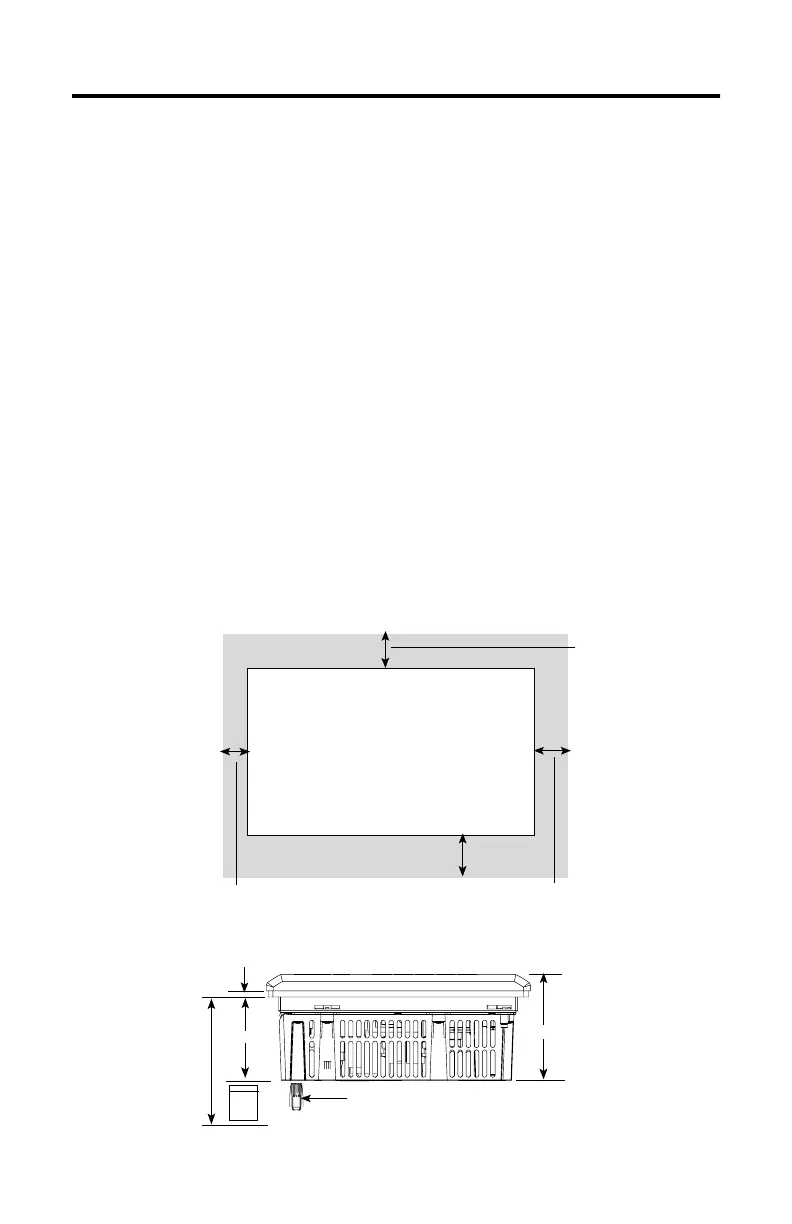

Abstände
Erlauben Sie genügend Raum für Einbau, Luftzirklation, Wartung, Installation
der Speicherkarte und der Beschriftungen.
116 mm
91 mm
6,9 mm
Es werden ca. 220
mm für den Einbau
und das Entfernen der
Speicherkarte mit der
Speicherkartenabdeck
ung benötigt.
karte
Seitenabstände
AUSSCHNITT
Verwenden Sie die
Orginal-Schablone,
die mit dem Terminal
geliefert wird.
VORDERANSICHT
Speicherkartenabdeckung
Lassen Sie 25 mm für
Einbau und Luftzirkulation frei.
Lassen Sie 51 mm für
Einbau und Anschluß frei.
Lassen Sie 38 mm für Einbau, Luftzirkulation
und Beschriftungswechsel frei.
Lassen Sie 51 mm für
Einbau und
Luftzirkulation frei.
Hinterer Abstand
Oberansicht
