20 Terminaux PanelView 600
41061-004-01(D)

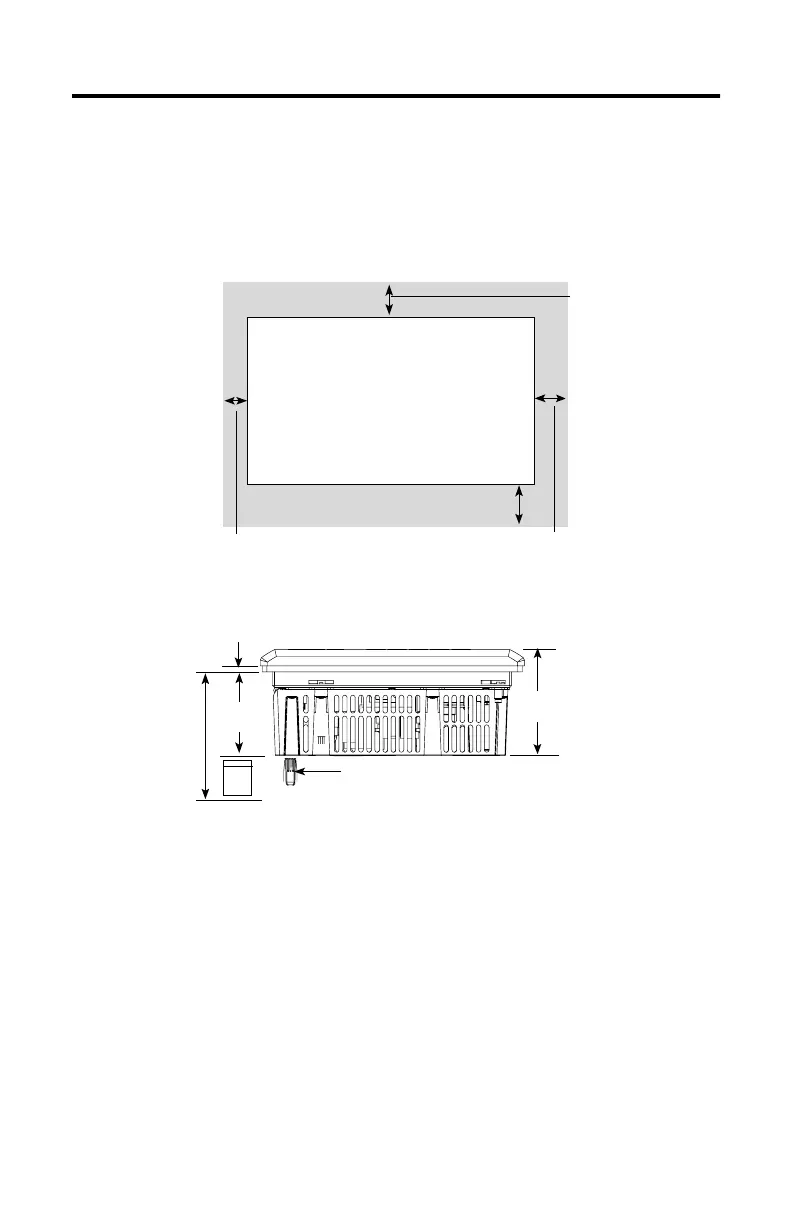

Dégagements
Laisser une place suffisante pour le montage, la ventilation, et l’insertion de la
carte mémoire et des légendes.
116 mm
(4,57 in)
91 mm
(3,60 in)
Laisser un
dègagement d’au
moins 22 cm pour
charger une carte
mémoire avec
fixation.
carte
Laisser 50 mm (2 in.)
pour le montage et I’insertion des légendes
Laisser 25 mm (1 in.)
pour le montage et la ventilation.
Laisser 38 mm (1,5 in.)
pour le montage et la ventilation.
Laisser 50 mm (2 in.)
pour le montage et la
ventilation.
Dégagement arrière
Vue du dessus
Dégagements du côté, du dessus et du dessous
Fixation de carte mémoire
Découpe du terminal
Utiliser le modèle grandeur nature
livré avec le terminal
Vue de face
6,9 mm
(0,27 in)
