Custodie
Il terminale PanelView 600 deve essere montato in un ambiente che fornisce una
protezione di grado 2 dai contaminanti secondo IEC-1131-2.
Montare il terminale PanelView 600 in un pannello o custodia per proteggere la
circuiteria interna. Il terminale è conforme alle classificazioni NEMA 12/13 e 4X
(uso interno) solo quando montato in un pannello o custodia con equivalente
classificazione.
È necessario lasciare sufficiente spazio nella custodia per avere adeguata
ventilazione. Considerare il calore prodotto da altri dispositivi nella custodia. La
temperatura ambiente all’esterno del PV600 deve essere tra 0
° e 55°C (32° e
131
°F).
Accertarsi di avere accessibilità al retro del pannello del terminale per il
cablaggio, la manutenzione, l’installazione di una scheda di memoria, e
l’individuazione dei guasti.

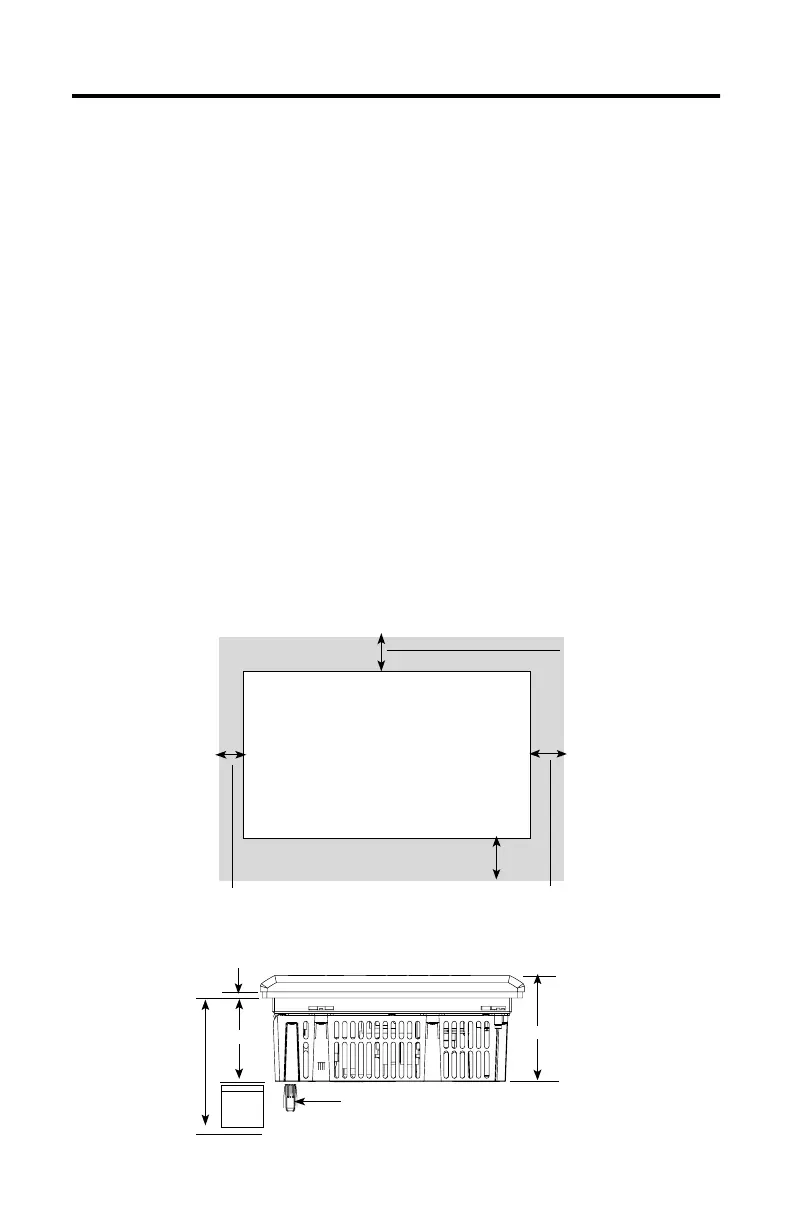

Distanze
Lasciare adeguato spazio per il montaggio, il flusso d’aria, la manutenzione, e
per l’installazione della scheda di memoria e degli inserti legenda.
TAGLIO DEL TERMINALE
Utilizzare la dima a dimensioni
reali fornita con il terminale
Veduta Frontale
Distanze laterali, superiori ed inferiori
116 mm
91 mm
6,9 mm
É mecessario avere
220 mm per inserire
e rimuovere una
scheda di memoria
con fermo scheda
Fermo della Scheda di Memoria
Lasciare 51 mm per il
montaggio e le connessioni del cavi
Lasciare 25 mm per il
montaggio e il flusso d’aria
Lasciare 38 mm per il montaggio,
il flusso d’aria, e inserti legenda
Lasciare 51 mm per il
montaggio e il flusso d’ari
Distanza posteriore
Veduta Superiore
scheda
