Terminali PanelView 600 61
41061-004-01(D)
3. Applicare tensione al terminale.
Connessione della CC
La versione L1 del terminale PanelView 600 (N. cat. 2711-K6C1L1, -B6C1L1) si
connette alla sorgente di alimentazione a 24V CC.
Le classificazioni elettriche per il PanelView 600 sono mostrate qui sotto. La
circuiteria elettronica ed un fusibile interno protegge il terminale dalla polarità
inversa e dalle condizioni di sovra tensione.
Tipo di terminale Voltaggio Assorbimento potenza
PV600 Da 18 a 32 V CC
(24V CC nominale)
34 Watt massimo
(1.9 A @ 24V CC)
• Non connettere il terminale PanelView ad una sorgente di
alimentazione a CA. Procedimenti contrari a queste
indicazioni possono danneggiare il terminale.
• Il terminale PanelView 600 è stato progettato tenendo conto
della sicurezza nell’uso se installato in una custodia con
classificazione NEMA Tipo 12, 13, 4X solo per uso
interno), IP54 oppure IP65.

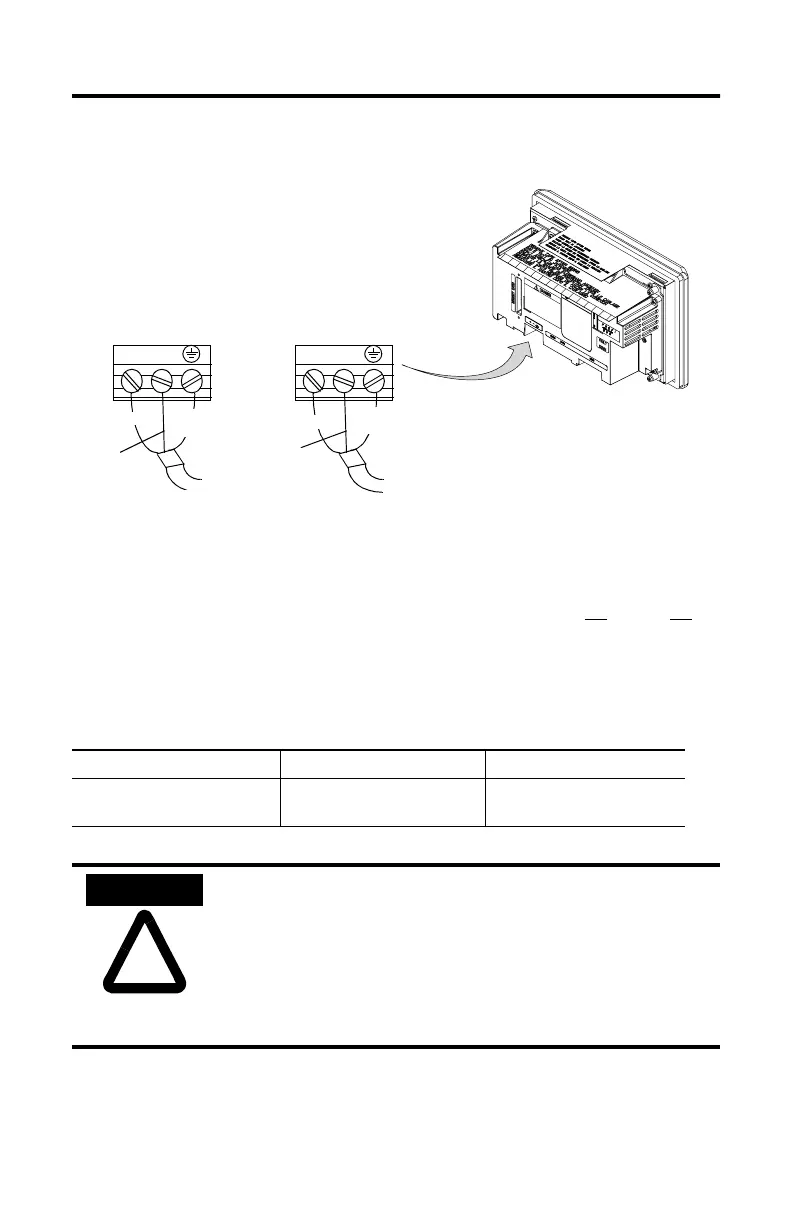

L1
L2
Nero (Linea)
Bianco
(Neutrale)
L1
L2
Marrone (Linea)
Verde
(Terra)
Verde/Giallo
(Terra di sicurezza)
Blu
(Neutrale)
120/240V ca, 3 Filli,
Codici Colori USA
120/240V ca, 3 Filli,
Codici, Colori Europeo
Morsettiera di
alimentazione (fissa)
Alla sorgente di alimentazione
Alla sorgente di alimentazione
