PanelView 600 Terminals 33
41061-004-01(D)
Installation des Terminals in eine Schalttafel
Installieren des PV600 Terminals in eine Schalttafel:
1. Schneiden Sie die Öffnung mit Hilfe der Orginal-Schablone, die mit dem Terminal
geliefert wird, in die Schalttafel ein. Entfernen Sie scharfe Kanten oder Grate.
2. Verg ew iss er n Sie sich, daß sich die Terminaldichtung in der richtigen Position (siehe
untere Abbildung) befindet. Die Abdichtung wird durch die Kompression hergestellt.
Benutzen Sie keine zusätzlichen Dichtungsmittel.
3. Obwohl der Funktionstasten-Beschriftungssatz zu jeder Zeit installiert werden
kann, empfehlen wir die Installation, wenn das Terminal eingebaut ist.
4. Fügen Sie das Terminal in den Auschnitt ein.
!
ACHTUNG
Schalten Sie den Strom zur Schalttafel ab, bevor Sie den
Ausschnitt machen.
Vergewissern Sie sich, daß das Gebiet um den
Schalttafelausschnitt frei ist.
Treffen Sie Vorsichtsmaßnahmen, damit keine Metallspäne
in irgendein vorhandenes Bauteil der Schalttafel eindringen
können.
Ein Nichtbeachten dieser Warnung kann die Verletzung von
Personen oder die Beschädigung von Schalttafelbauteilen
zur Folge haben.

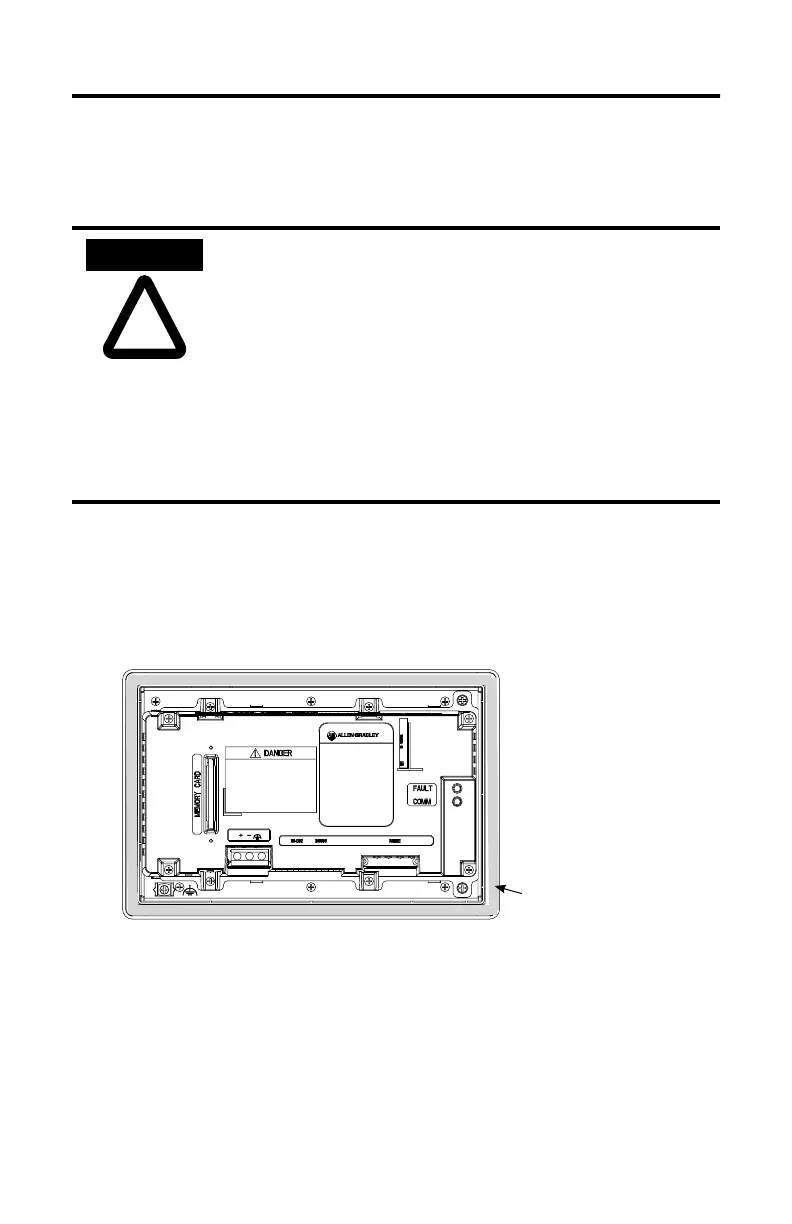

Dichtung
