PanelView 600 Terminals 37
41061-004-01(D)

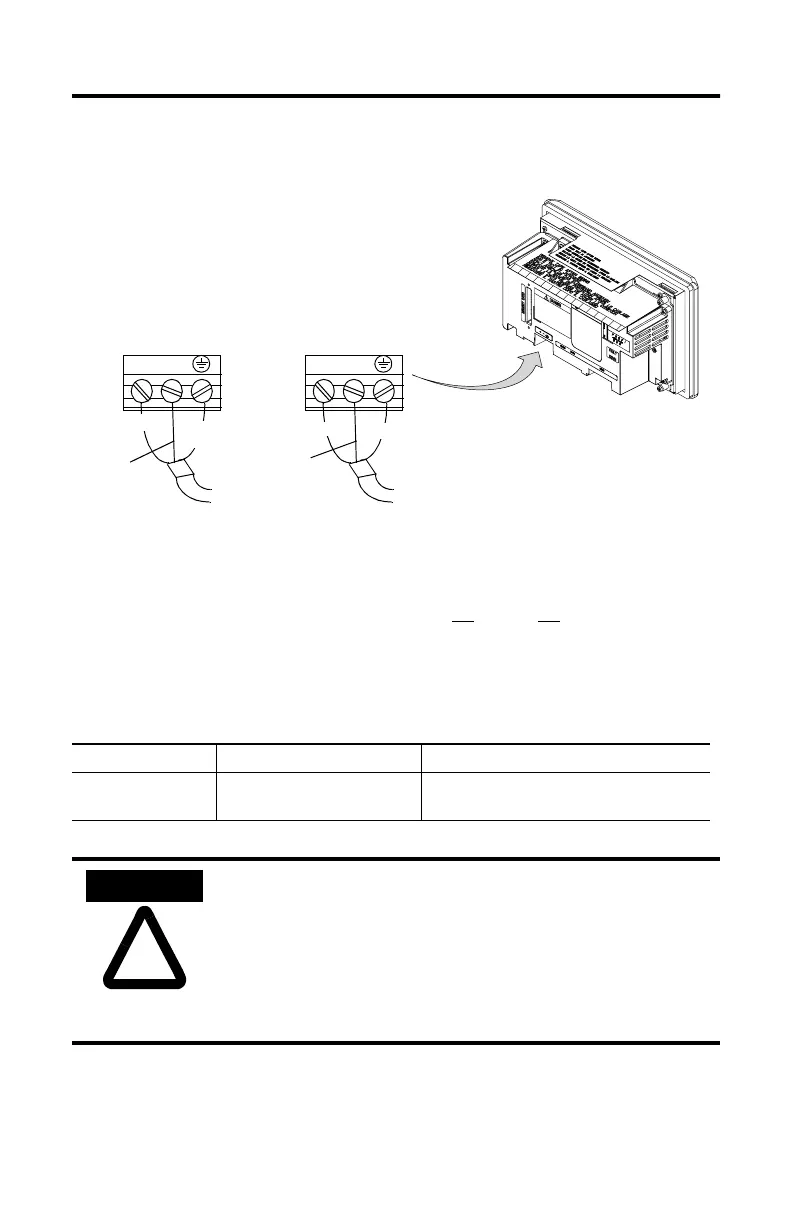

3. Legen Sie die Spannung zum Terminal an
Anschluß der DC-Versorgung
Die L1-Versionen (z.B., Katalognr. 2711-K6C1L1, -B6C1L1) des PV600
Terminals
werden an eine 24V Gleichspannungs-Stromquelle angeschlossen.
Die untere Tabelle zeigt die elektischen Bewertungen für die PanelView 600
Terminals. Ein elektronischer Stromkreis und eine interne Sicherung schützen
die Terminals vor umgekehrter Polarität und Überspannungs-Bedingungen.
Terminaltyp Versorgungsspannung Leistungsaufnahme
PV600 18 bis 32V DC,
(24V dc nominal)
34 Watt maximal
(1,9 A bei 24V Gleichspannung)
• Verbinden Sie das DC-PanelView Terminal nicht zu einer
AC-Stromquelle. Das Anschließen an eine AC-Stromquelle
kann das Terminal beschädigen.
• Das PanelView 600 Terminal entspricht der NEMA 12, 13,
4X (nur für Innenräume), IP54 oder IP65, wenn es in einer
Schalttafel oder einem Gehäuse mit der gleichen Bewertung
eingebaut ist.
Weiß
(Neutral)
L1
L2
L1
L2
Blau
(Neutral)
120/240VAC, 3 Draht
Farbcode U.S.A.
120/240VAC, 3 Draht,
Einheitlicher europäischer
Farbcode (3 Drähte)
Schwarz (Netz)
Grün
(Erdung)
Braun (Netz)
Grün/Gelb (Erdung)
Zur Stromquelle
Zur Stromquelle
Spannungs-
versorgungs-
klemme
