Montageabmessungen
Ausschnittmaße

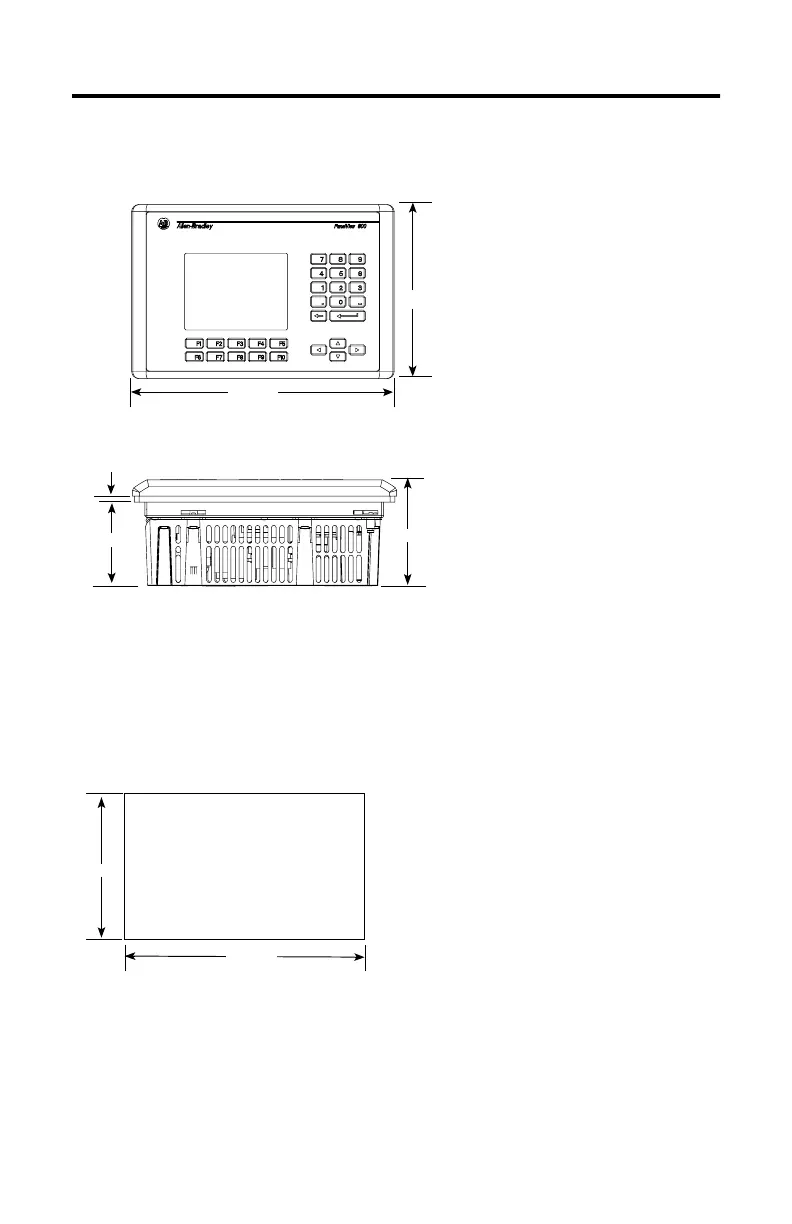

Benutzen Sie die Orginal-Schablone, die mit dem Terminal geliefert wird, um die
Ausschnittmaße aufzuzeichnen. Die untere Abbildung zeigt eine reduzierte
Schablone mit den Abmessungen.
192 mm
290 mm
116 mm
91 mm
6,9 mm
Oberansicht
167 mm
264 mm
PanelView 600 Terminals
Empfohlene Maße für den
Paneelausschnitt
