Terminales PanelView 600 49
41061-004-01(D)
3. Aplicar energía al terminal.

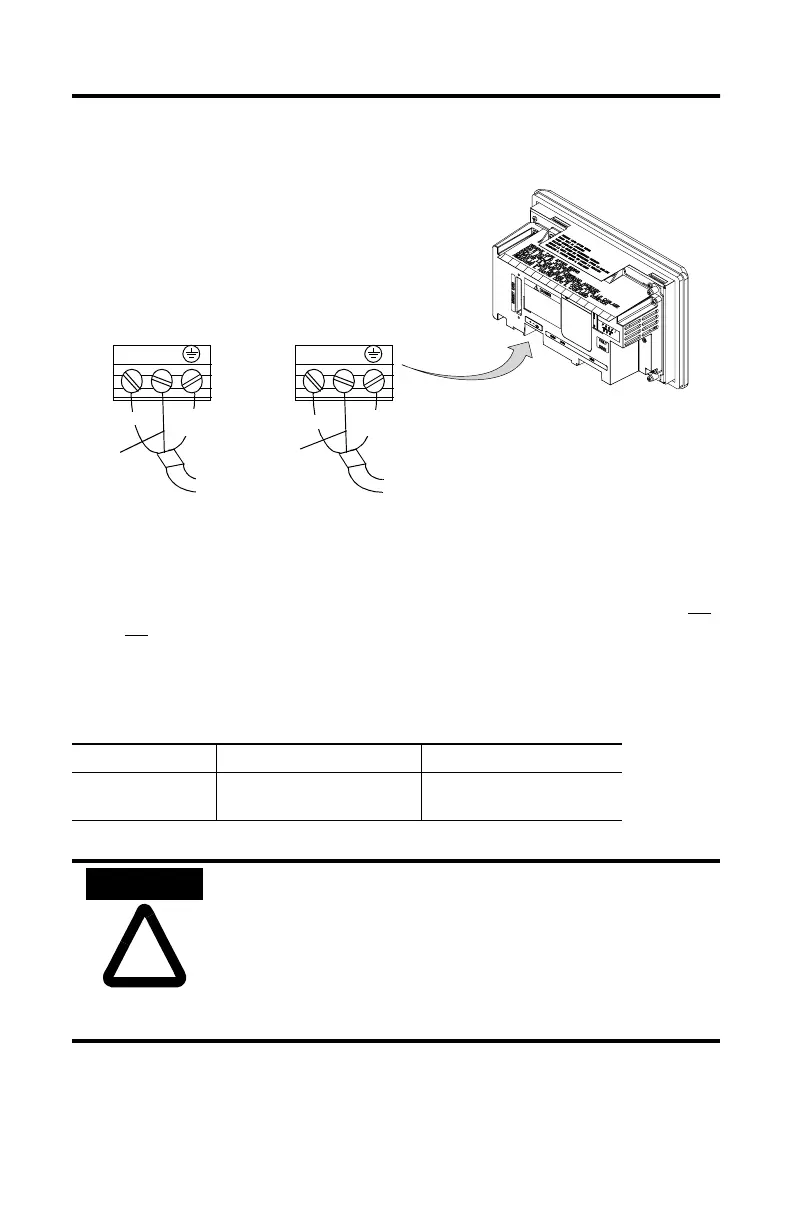

Conexión a energía CC
Las versiones L1 del terminal PanelView 600 (Núm. de Catálogo 2711-K6C1L1,
-B6C1L1
) conectan a la fuente de energía de 24 cc.
Las clasificaciones eléctricas para el el PanelView 600 se muestran abajo. La
circuitería electrónica y el fusible interno protegen el terminal contra ploaridad
inversa y condiciones de sobre-voltaje
.
Tipo de terminal Fuente de voltage Consumo de energia
PV600 18 a 32V cc,
(24V cc nominal)
34 Watts máximo
(1.9 A @ 24V cc)
• No conectar el terminal PanelView a una fuente de energía
CA. Conectar a una fuente de energía CA puede causar
daño al terminal.
• El terminal PanelView está diseñado para uso seguro
cuando se instala de manera adecuada en una caja de
clasificación NEMA Tipo 12,13, 4X (uso interior
solamente)IP64 ó IP65.
L1
L2
Negro (Línea)
Blanco
(Neutral)
L1
L2
Marron (Línea)
Verde
(Tierra)
Verde/Amarillo
(Tierra)
Azul
(Neutral)
120/240V ca, 3 cables,
con código de color EE.UU.
120/240V ca, 3 cables,
con código de color
Europeo
Bloque del
terminal (fijo)
Hacia fuente
de energía
Hacia fuente
de energía
