Terminaux PanelView 600 21
41061-004-01(D)
Installation du terminal dans un panneau
Pour installer un PanelView 600 dans un panneau :
1. Découper une ouverture dans le panneau à l’aide de la découpe livrée avec le
terminal. Supprimer tous les bords ou barbes coupants.
2. Vérifier que le joint d’étanchéité du terminal est convenablement positionné
sur celui-ci comme indiqué ci-dessous. Ce joint donne une étanchéité par
compression. N’utiliser aucun autre produit pour l’étanchéité.
3. Bien que l’on puisse installer les légendes des touches à tout moment, il est
conseillé de le faire une fois le terminal installé.
4. Placer le terminal dans la découpe du panneau.
• Débrancher toute alimentation électrique du panneau avant
de faire la découpe.
• S’assurer que la zone autour de la découpe du panneau est
dégagée.
• Prendre les précautions nécessaires pour qu’aucun copeau
métallique n’entre dans un composant pouvant déjà être
installé sur le panneau.
• Ne pas respecter cette mise en garde pourrait être cause de
blessure pour le personnel ou de dommages pour les
composants du panneau.

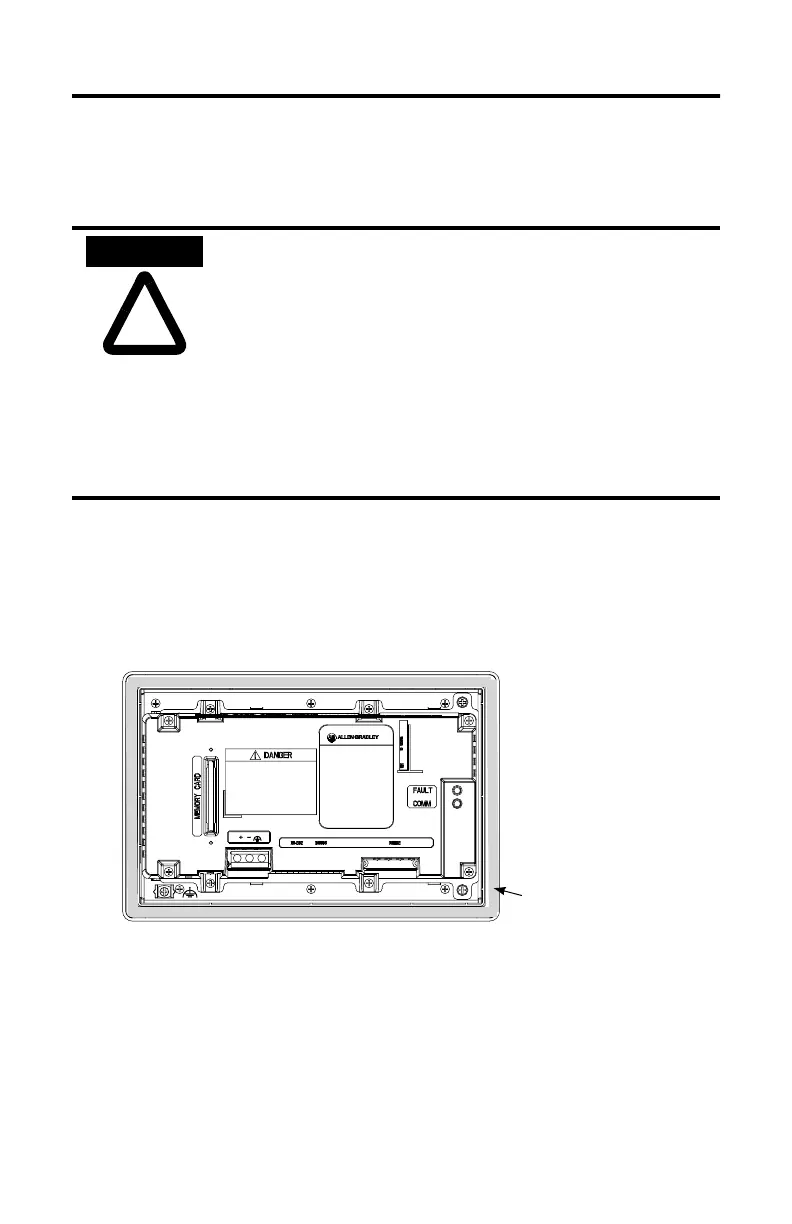

Joint d’étanchéité
