Allen-Bradley 2711-K6C series

Terminales PanelView 600 43
41061-004-01(D)

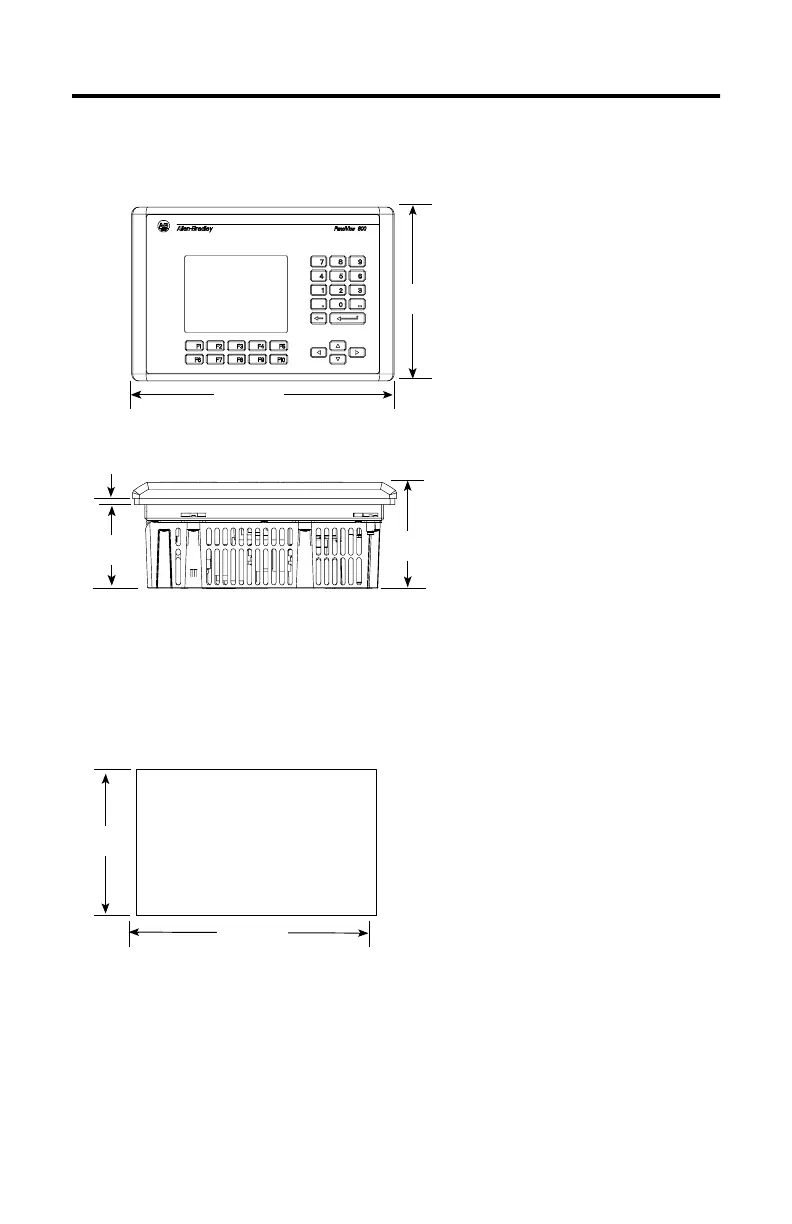

Dimensiones de montaje
Dimensiones de recorte
Usar el patrón proporcionado con el terminal para marcar las dimensiones del
recorte. Esta figura muestra un recorte de tamaño reducido.
192 mm
(7,55 pulg)
290 mm
(11,40 pulg)
116 mm
(4,57 pulg)
91 mm
(3,60 pulg)
6,9 mm
(0,27 pulg)
Vista superior
167 mm
(6,57 pulg)
264 mm
(10,39 pulg)
Terminales PanelView
Demsiones de recorte
recomendadas
