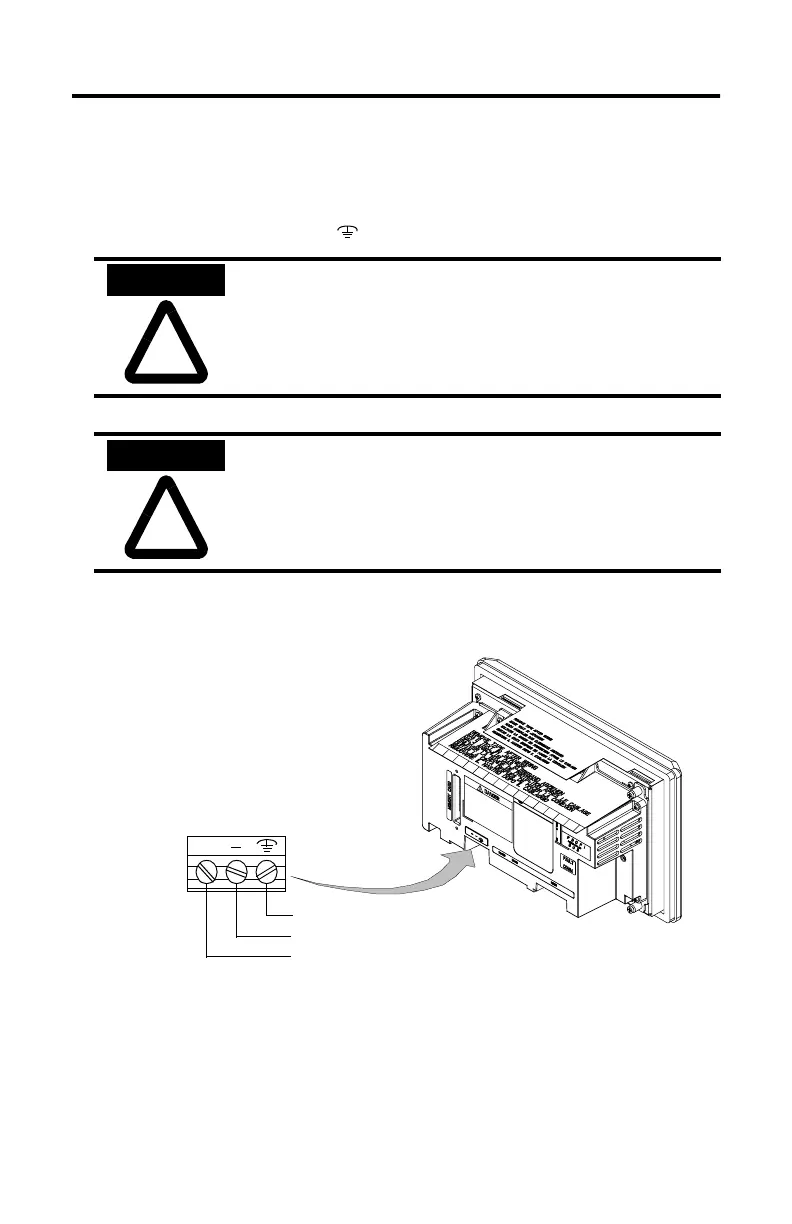

Pour connecter l’alimentation c.c. au terminal PV600 :
1. Fixer les fils de l’alimentation c.c. dans les vis + et - du bornier.
2. Fixer le fil de terre dans la vis
du bornier.
3. Appliquer l’alimentation 24 V c.c. au terminal.
Risque d’explosion - Ne pas connecter ou déconnecter des
équipements tant que l’alimentation n’est pas coupée, à
moins que l’environnement soit reconnu comme non
dangereux.
Ne pas appliquer de tension au terminal tant que toutes les
connexions n’ont pas été câblées. Le non respect de cette
procédure pourrait entraîner des décharges électriques.
+
Terre
c.c. Négatif
c.c. Positif
Bornier
d’alimentation (fixe)
