5. Installare i 4 ganci di montaggio (2 sopra, 2 sotto); le estremità dei ganci
scivolano nei canalini del terminale. Stringere manualmente le viti dei ganci di
montaggio affinchè la guarnizione di tenuta sia posizionata a contatto con la
superficie di montaggio.
6. Stringere alternatamente le viti dei ganci di montaggio con coppia di serraggio
da 1,13 Nm. Non stringere eccessivamente.
7. Rimuovere le 2 etichette protettive che coprono le aperture di ventilazione del
terminale.
!
ATTENZIONE
Stringere i ganci di montaggio con coppia di serraggio da
1,13 Nm per avere una buona tenuta e per prevenire danni
al terminale. Allen-Bradley non assume nessuna
responsabilità su danni causati da acqua e altre sostanze
chimiche trovate nella custodia del terminale o in altra
apparecchiatura dovuti all’incorretta installazione del
terminale.
!
ATTENZIONE
Rimuovere le etichette protettive d’installazione che
coprono le aperture di ventilazione, per prevenire
surriscaldamento e danni al terminale.

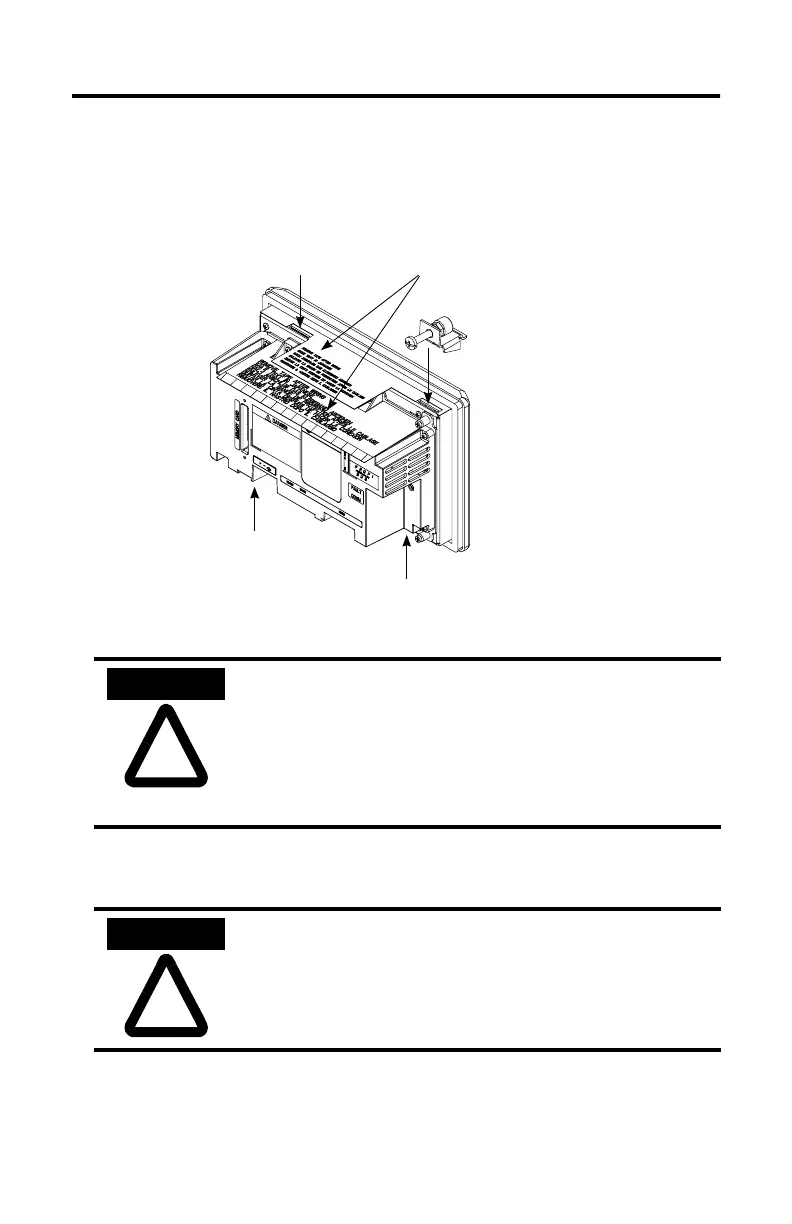

Etichette protettive di installazione
Installare i 4 ganci di montaggio:
Sopra - Canalini di sinistra e destra
Sotto - Canalini di sinistra e destra
