10Art.Nr. 22676937 03/2018
CZ
Návod pro montáž a návod k‘ použití pro úhlovou pilu
Oblast použití
Tento výrobek je vhodný pro více úhelné řez různého druhu materiálu jako např. dřevo, umělá hmota, hliník atd.
Specikace
Řezná šířka při 90° 160 mm
Řezná šířka při 45° 110 mm
Řezná výška (max.) 100 mm
Délka stolu 400 mm
Šířka stolu 76 mm
Délka listu 550 mm
Šířka listu 45 mm
Úhel nářezu: 15°, 22,5°, 30°, 36°, 45°, 90°

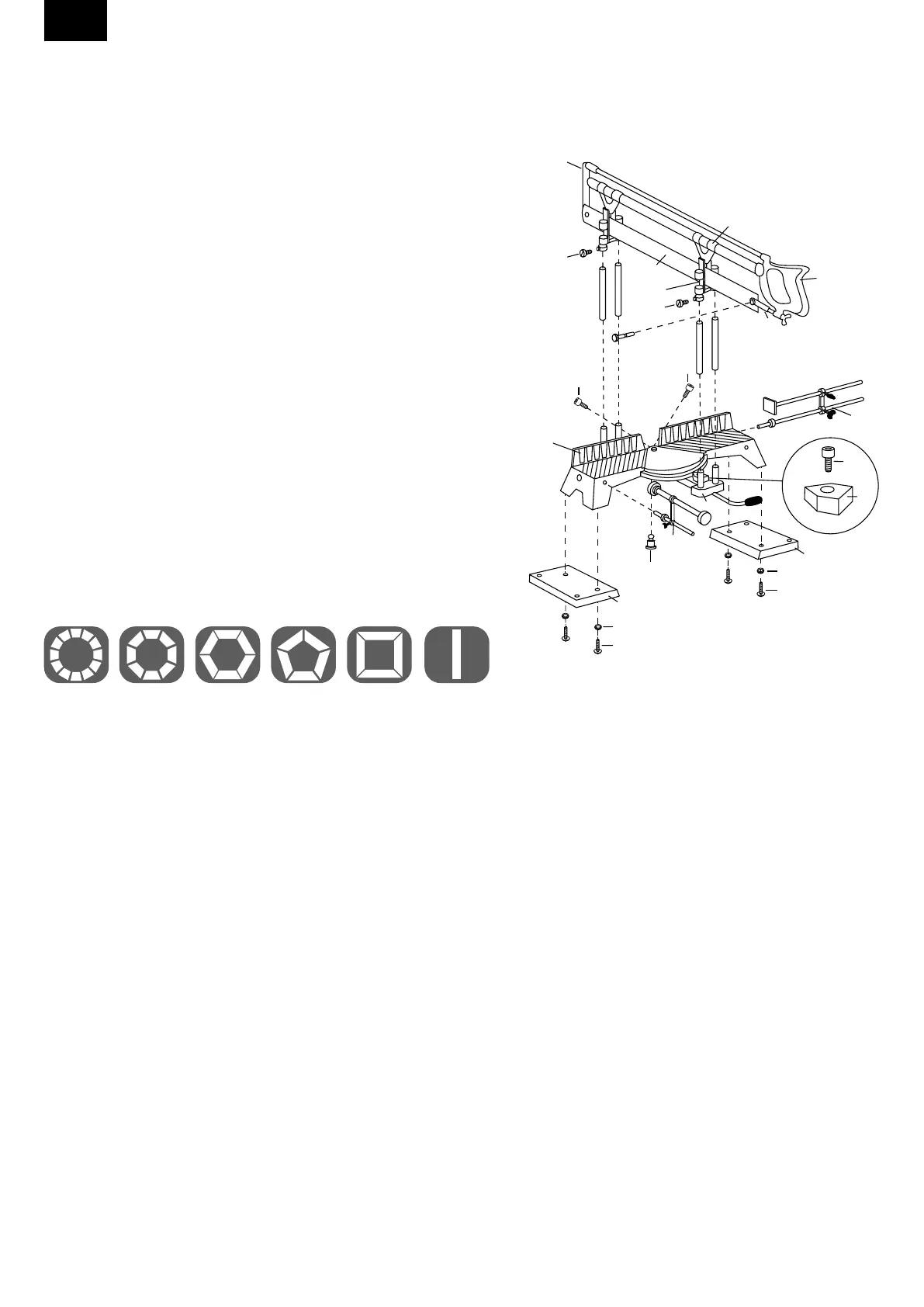

Seznam příslušenství:
1. Horizontální svěrák 10. Snímač polohy
2. Vertikální svěrák 11. Šroub snímače polohy
3. Stavěcí šroub 12. Pilový stůl
4. Základová deska 13. Kolíky pilového pásu
5. Spodní zapisovač 14. Rukojeť pily
6. Usazovací šroub 15. Držák pily
7. Úhelníkový plech 16. Pilový pás
8. Úhlová osa 17. Vodící nástavec
9. Stavěcí šroub úhlové osy 18. Koncovka pily
Technické údaje
1. Pilový stůl: Stabilní pilový stůl z kvalitativní litiny a potažený ochranou proti rezavění.
Kromě automatického nastavení úhlu, jak je ukázáno výše, se může také nastavit jakýkoliv požadovaný
úhel pomocí stavěcího šroubu.
2. Pilovy pas: Držadlo s vyměnitelným pilovým pásem:
Pila vybavená standardně nastavitelným pilovým pásem. Pro železo se musí vyměnit za speciální pilový
pás (není součástí dodávky).
3. Nastavení hloubky řezu: Požadovaná hloubka řezu se může nastavit šroubem.
4. Vodící lišta: Čtyři vodicí lišta zaručují přesné, solidně vedení rámu rámové pily.
Nastavovací pokyny
Prosím přečtete si pečlivě pokyny a před montáží překontrolujte, zda jsou všechny uváděné jednotlivé součástky k dispozici.
1. Položte nejprve základovou desku (4) na konce pilového stolu (12) a upevněte ji usazovacími šrouby (6).
2. Nasaďte úhlovou osu (8) do kulaté díry úhelníkového plechu (7). Natočte pilový stůl (12) tak, aby dno ukazovalo nahoru. Nyní dorazte opatrně
úhlovou osu (8) pomocí dřevěného kladiva do pilového stolu (12) a upevněte úhlovou osu (8) pomocí nastavovacího šroubu úhlové osy (9) v
díře helníkového plechu (7). Upevněte snímač polohy (10) pomocí šroubu (11) na úhelníkovém plechu (7). Nyní namontujte dva stavěcí šrouby
(3) tak, aby byl úhelníkový plech (7) spolehlivě a dlouhodobě spojen s pilovým stolem.
Poznámka: Mezera mezi levým, pravým, horním a dolním dílem úhelníkového plechu (7) a pilovým stolem by neměla být příliš veliká, aby se
dosáhlo svislé polohy mezi pilovým nožem a pilovým stolem.
3. Nastavte hloubku řezu pomocí vodící lišty a upevněte ji stavěcím šroubem (3). Nastavte držák pily (15) pomocí vodící lišty.
4. Našroubujte vertikální svěrák (2) a horizontální svěrák (1), podle požadovaného nastavení na pilový stůl (12).
To Next Page
