12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
24Art.Nr. 22676937 03/2018
IS
Leiðbeiningar um uppsetningu og notkun geirungssagar
Lesið notkunarleiðbeiningarnar vandlega fyrir notkun.
Fyrirhuguð notkun
Þessi vara hentar til sögunar á ýmsum gerðum efnis, s.s. timbri, plasti, áli o.
. með mismunandi skurðarhorni.
Lýsing
Breidd skurðar við 90° 160 mm
Breidd skurðar við 45° 110 mm
Skurðarhæð (hámark) 100 mm
Lengd borðs 400 mm
Breidd borðs 76 mm
Lengd blaðs 550 mm
Breidd blaðs 45 mm
Skurðarhorn í gráðum: 15°, 22,5°, 30°, 36°, 45°, 90°

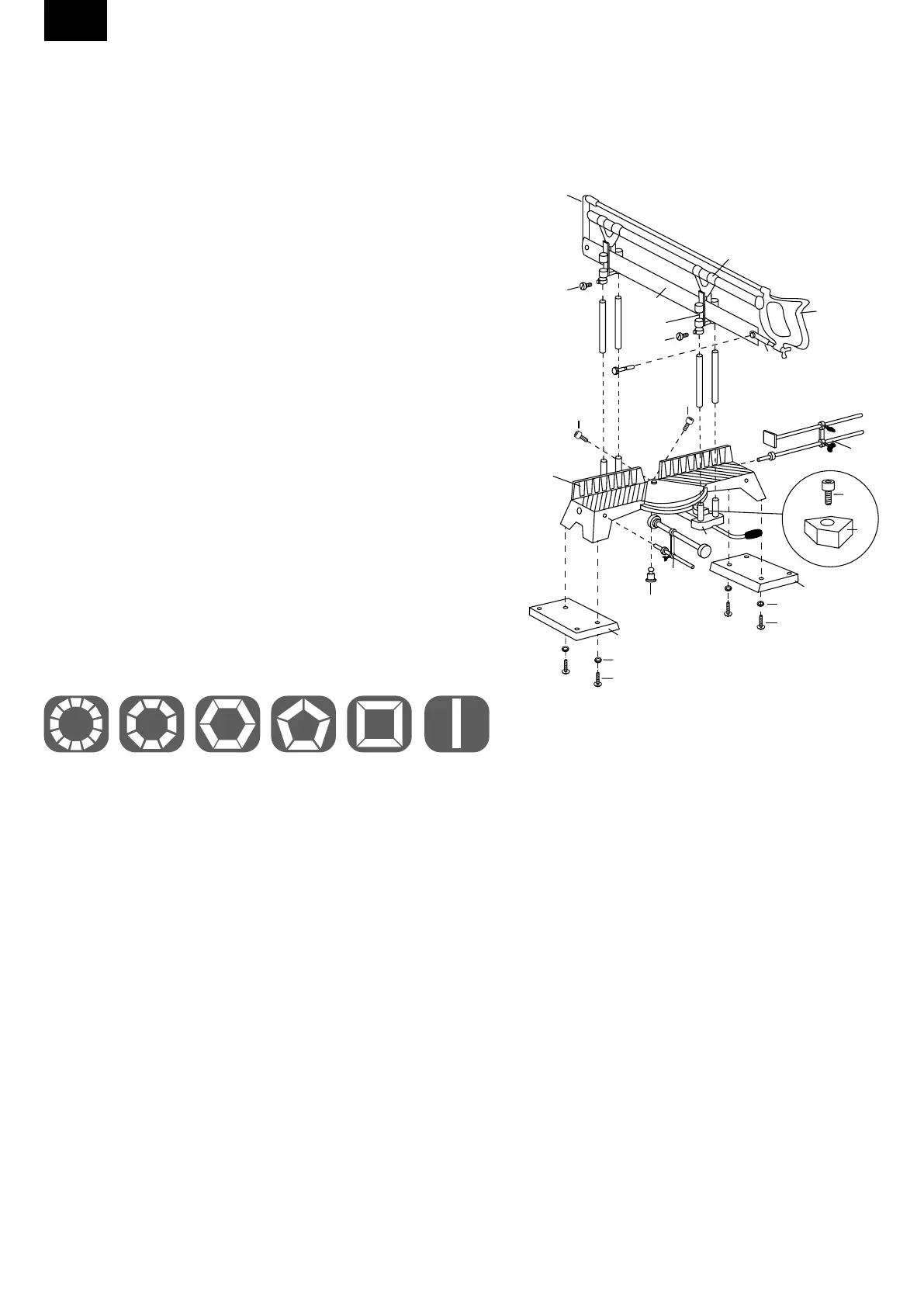

Listi yr aukabúnað
1 Lárétt þvinga 10 Stöðuskynjari
2 Lóðrétt þvinga 11 Skrúfa stöðuskynjara
3 Stilliskrúfa 12 Skurðarborð
4 Undirstaða 13 Blaðfesting
5 Skífa 14 Handfang
6 Sætisskrúfa 15 Sagarstoðir
7 Hornplata 16 Sagarblað
8 Hornstöng 17 Sagarstýring
9 Stilliskrúfa hornstangar 18 Endastykki sagar
Tæknilegar upplýsingar
1. Skurðarborð sagar: Stöðugt skurðarborð úr hágæðajárni, sem húðað er með tæringarverjandi málningu.
Stilliskrúfa festir borðið sjálfkrafa í ákveðin horn eins og sýnt er hér fyrir ofan, en einnig er hægt að stilla
það á hvaða horn sem er.
2. Sagarblað: Handfang með útskiptanlegu blaði.
Sög með stöðluðu, stillanlegu sagarblaði. Nota verður sérstakt sagarblað fyrir járn (fylgir ekki með).
3. Stilling á skurðardýpt: Hægt er að stilla dýpt skurðar með skrúfum.
4. Land: Fjögur lönd veita traustan og öruggan stuðning við sögun.
Samsetning
Vinsamlegast lesið leiðbeiningarnar vandlega og athugið hvort einhverja hluti vantar áður en verkfærið er sett saman.
1. Finnið fyrst undirstöðurnar (4) á endum skurðarborðsins (12) og festið þær með sætisskrúfunum (6).
2. Setjið hornstöngina (8) í kringlótta opið á hornplötunni (7). Snúið skurðarborðinu (12) þannig að neðri hliðin snúi upp. Rekið hornstöngina (8)
varlega í skurðarborðið (12) með tréhamri og festið hornstöngina (8) með stilliskrúfu hornstangar (9) í gegn um hringlaga opið á hornplötunni
(7). Festið stöðuskynjarann (10) með skrúfuni (11) á hornplötuna (7). Festið svo stilliskrúfurnar tvær (3) svo hornplatan (7) sé tryggilega fest við
skurðarborðið.
Athugasemd: Til þess að afstaða sagarblaðsins gagnvart skurðarborðinu sé lóðrétt má ekki vera of mikið bil á milli skurðarborðsins og vinstri,
hægri, innri og efri hliðar hornplötunnar (7)..
3. Stillið skurðardýptina með landinu og festið stilliskrúfuna (3). Stillið sagarstoðirnar (15) með landinu.
4. Skrúð lóðréttu þvinguna (2) og láréttu þvinguna (1) á skurðarborðið (12) í þá stöðu sem óskað er.
