30Art.Nr. 22676937 03/2018
LT
Skersinio pjovimo pjūklo surinkimo ir naudojimo instrukcijos
Prieš naudodami produktą pirmą kartą, atidžiai perskaitykite naudojimo instrukcijas.
Naudojimas
Šis įrankis tinka kai kurių medžiagų, pvz., medžio, plastiko, aliuminio ir kt. skersiniam pjovimui.
Specikacijos
Pjovimo plotis 90° kampu 160 mm
Pjovimo plotis 45° kampu 110 mm
Pjovimo aukštis (maks.) 100 mm
Stalo ilgis 400 mm
Stalo plotis 76 mm
Peilio ilgis 550 mm
Ašmenų plotis 45 mm
Pjovimo kampas laipsniais: 15°, 22,5°, 30°, 36°, 45°, 90°
Priedų sąrašas
1 Horizontalus spaustuvas 10 Padėties jutiklis
2 Vertikalus spaustuvas 11 Padėties jutiklio varžtas
3 Reguliavimo varžtas 12 Pjovimo stalas
4 Pagrindo platforma 13 Geležties varžtai
5 Poveržlė 14 Pjūklo rankena
6 Centrinis reguliavimo varžtas 15 Pjūklo atrama
7 Kampo nustatymo plokštė 16 Pjūklo geležtė
8 Kampo nustatymo ašis 17 Reguliuojamoji liniuotė
9 Kampo krypties reguliavimo varžtas 18 Pjūklo galinė dalis
Techniniai duomenys
1. Pjovimo stalas: Stabilus pjovimo stalas, pagamintas iš aukštos kokybės ketaus, padengtas antikoroziniais dažais.
Be automatiškai pasirinkto užrakinimo kampo, kaip parodyta aukščiau esančiame paveikslėlyje,
galima nustatyti bet kokį kitą norimą kampą, koreguojant varžtą.
2. Pjūklo geležtė: Rankena su keičiamais ašmenimis:
Pjūklas yra su standartiniais reguliuojamais ašmenimis. Geležiai, įdedant specialią pjūklo geležtę
(neįeina į tiekimo komplektaciją).
3. Pjovimo gylio nustatymas: Norimas pjovimo gylis gali būti reguliuojamas varžtais.
4. Liniuotė tikslaus nustatymo: Keturios liniuotės tikslaus nustatymo užtikrina tikslų pjūklo rėmo nustatymą.
Nustatymo instrukcijos
Atidžiai perskaitykite nurodymus ir patikrinkite prieš montuojant, kad pakuotėje yra visi išvardinti elementai.

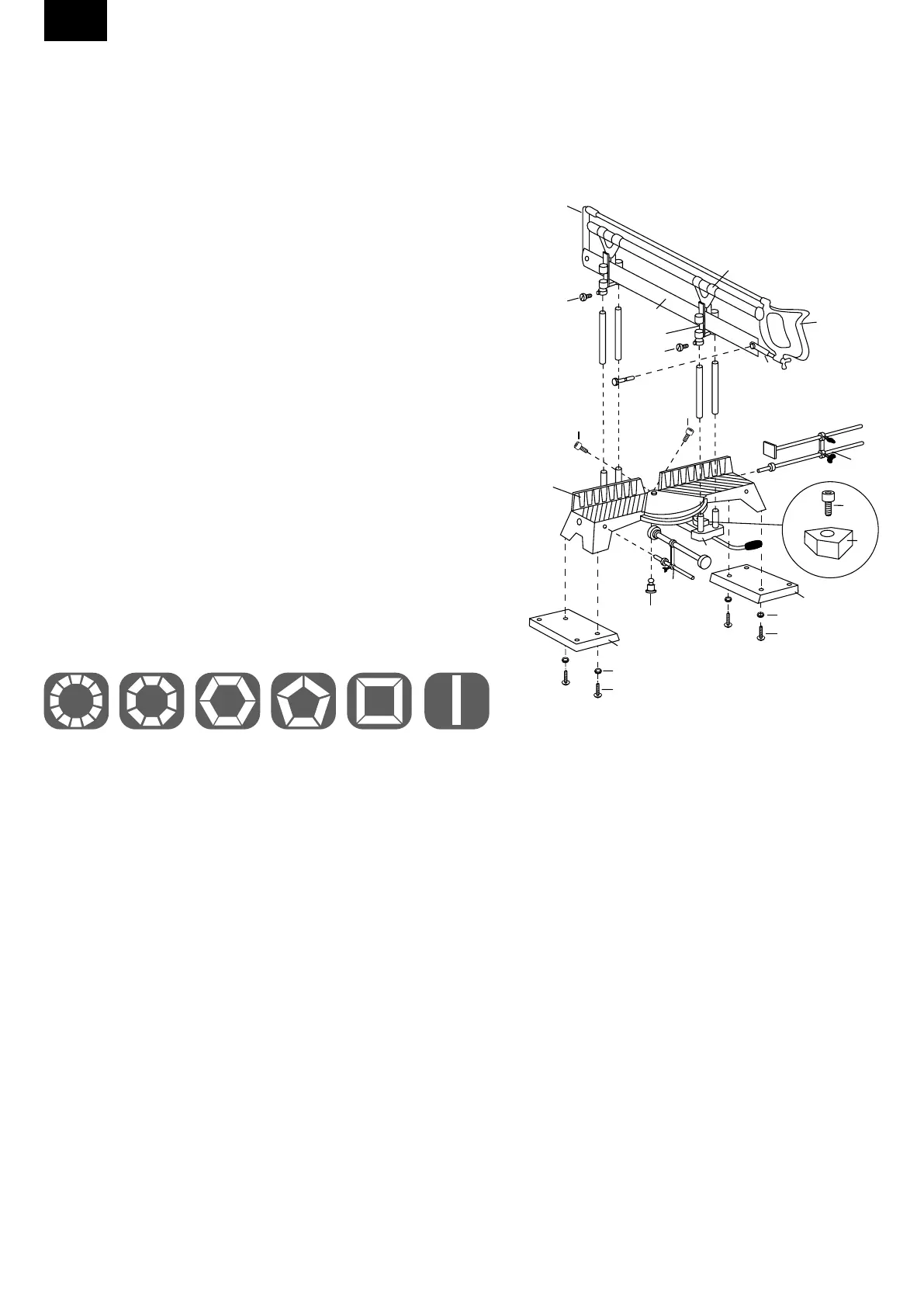

1. Pirmiausia įstatykite pagrindo platformas (4), pjovimo stalo galus (12) ir pritvirtinkite juos pagrindiniais varžtais (6).
2. Įdėkite kampo nustatymo ašį (8) į skylę, esančią kampo nustatymo plokštėje (7). Uždėkite pjovimo stalą (12) taip, kad apačia būtų nukreipta į
viršų. Įkalkite atidžiai kampines ašis (8), su mediniu plaktuku, į pjovimo stalą (12) ir pritvirkinte kampo nustatymo ašis (8) su kampo nustatymo
ašis reguliuojančiu varžtu (9) per skylę, esančią kampo nustatymo plokštėje (7). Pritvirtinkite padėties jutiklį (10) varžtu (11) prie kampo
nustatymo plokštės (7). Tada įdiekite du reguliavimo varžtus (3) taip, kad kampo nustatymo plokštė (7) būtų pritvirtinta tvirtai ir patvariai prie
pjovimo stalo.
Pastaba: Atstumas tarp kampo nustatymo plokštės kairės, dešinės, viršaus, apačios (7) ir pjovimo stalo turi būti nedidelis, kad išgautumėte
vertikalią padėtį tarp dantytos geležties ir pjovimo stalo.
3. Pakoreguokite pjovimo gylį reguliuojančiaja liniuote ir užksuokite reguliavimo varžtą (3). Pakoreguokite pjūklo laikiklį (15) reguliuojančiaja
liniuote.
4. Vertikalų spaustuvą (2) ir horizontalų spaustuvą (1) prisukite prie pjovimo stalo (12), priklausomai nuo norimo rezultato.
