Alpha tools WL 500-550 - Verstekzagen

12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
32Art.Nr. 22676937 03/2018
NL
Montagehandleiding en gebruiksaanwijzing voor verstekzagen
Veld van gebruik
Dit product is geschikt voor sneden met meerdere hoeken van verschillende materialen, zoals bijvoorbeeld hout, plastic, aluminium enzovoorts.
Specicatie
Breedte snede bij 90° 160 mm
Breedte snede bij 45° 110 mm
Hoogte snede (max.) 100 mm
Tafellengte 400 mm
Tafelbreedte 76 mm
Bladlengte 550 mm
Bladbreedte 45 mm
Graden hoek insnijding: 15°, 22,5°, 30°, 36°, 45°, 90°

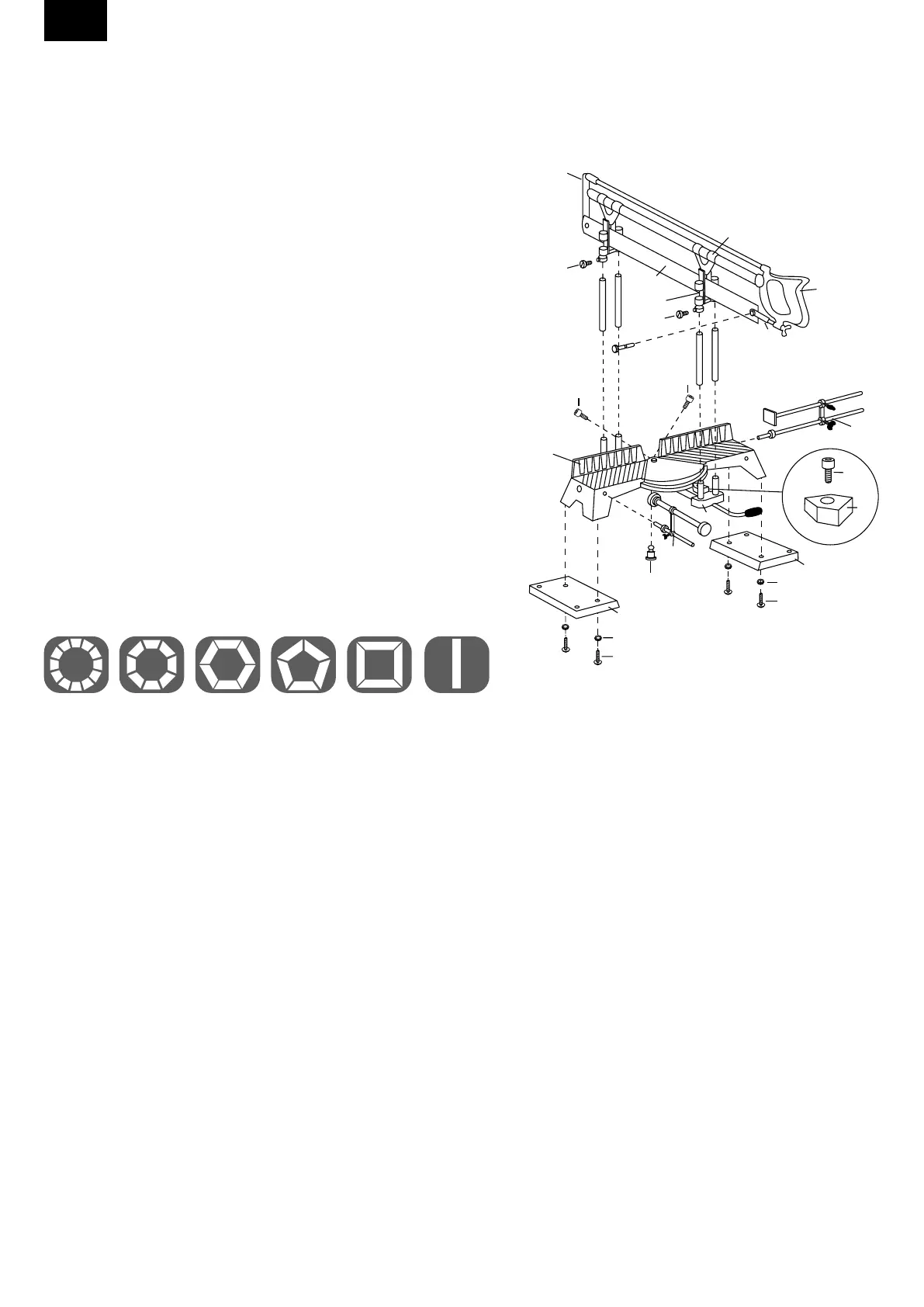

Lijst van toebehoren
1 Horizontale bankschroef 10 Lastafel
2 Verticale bankschroef 11 Schroef lastafel
3 Instelschroef 12 Zaagblad
4 Grondplatform 13 Bouten van zaagblad
5 Sluitring 14 Greep van zaag
6 Zitschroef 15 Houder zaag
7 Beugelplaat 16 Zaagblad
8 Hoekas 17 Opzetstuk voor leiden
9 Instelschroef van de hoekas 18 Eindstuk zaag
Technische gegevens
1. Zaagtafel: stabiele zaagtafel van hoogwaardig gietijzer en met beschermingslak tegen roest gecoat
Na de automatische insluiting van de hoek, zoals boven weergegeven, kan door het draaien aan de
schroef ook elke verder gewenste graad ingesteld worden.
2. Zaagblad: handgreep met uitwisselbaar zaagblad:
zaag uitgerust met standaardmatig instelbaar zaagblad. Voor ijzer moet een speciaal zaagblad gewisseld
worden (niet bij de standaard levering meegeleverd).
3. Instelling diepte snede: de gewenste diepte van de snede kan met schroeven ingesteld worden.
4. Leidproel: vier leidproelen waarborgen een exacte, solide leiding van de zaagbeugel.
Aanwijzing voor instellen
Lees de aanwijzingen zorgvuldig door en controleer voor de montage of alle vermelde aparte delen aanwezig zijn.
1. Leg eerst het bodemplatform (4) aan het einde van de zaagtafel (12) en bevestig deze met een zitschroef (6).
2. Plaats de hoekas (8) in de ronde opening van de beugelplaat (7). Draaien Zet de zaagtafel (12) zo, dat de bodem naar boven gericht is. Sla nu
voorzichtig de hoekas (8) met een houten hamer in de zaagtafel (12) en bevestig de hoekas (8) met de instelschroef van de hoekas (9) door
de opening van de beugelplaat (7). Bevestig de lastafel (10) met de schroef (11) aan de beugelplaat (7). Nu monteert u twee instelschroeven
(3) zo, dat de beugelplaat (7) betrouwbaar en duurzaam met de zaagtafel verbonden is.
Opmerking: de opening tussen de linker, rechter, bovenste en onderste delen van de beugelplaat (7) en de zaagtafel dient niet te groot te zijn,
om een loodrechte positie tussen het zaagmes en de zaagtafel te realiseren.
3. Stel de instelling van de diepte van de snede met behulp van leidstrips in en bevestig de instelschroef (3). Stel de zaaghouder (15) met behulp
van de leidstrip in.
4. Schroef de verticale bankschroef (2) en de horizontale bankschroef (1) in naar gelang de gewenste instelling op de zaagtafel (12).
