12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
22Art.Nr. 22676937 03/2018
HU
Gérvágó fűrész összeszerelési és használati utasítása
Használat előtt gyelmesen olvassa el a használati utasításokat.
Használati terület
Ez a termék különböző anyagok, mint pl. fa, műanyag, alumínium, stb. többszögű fűrészelésére alkalmas.
Jellegzetességek
Vágási szélesség 90° 160 mm
Vágási szélesség 45° 110 mm
Vágási magasság (maximum) 100 mm
Asztal hosszúsága 400 mm
Asztal szélessége 76 mm
Fűrészlap hosszúsága 550 mm
Fűrészlap szélessége 45 mm
Gérvágási szög: 15°, 22,5°, 30°, 36°, 45°, 90°

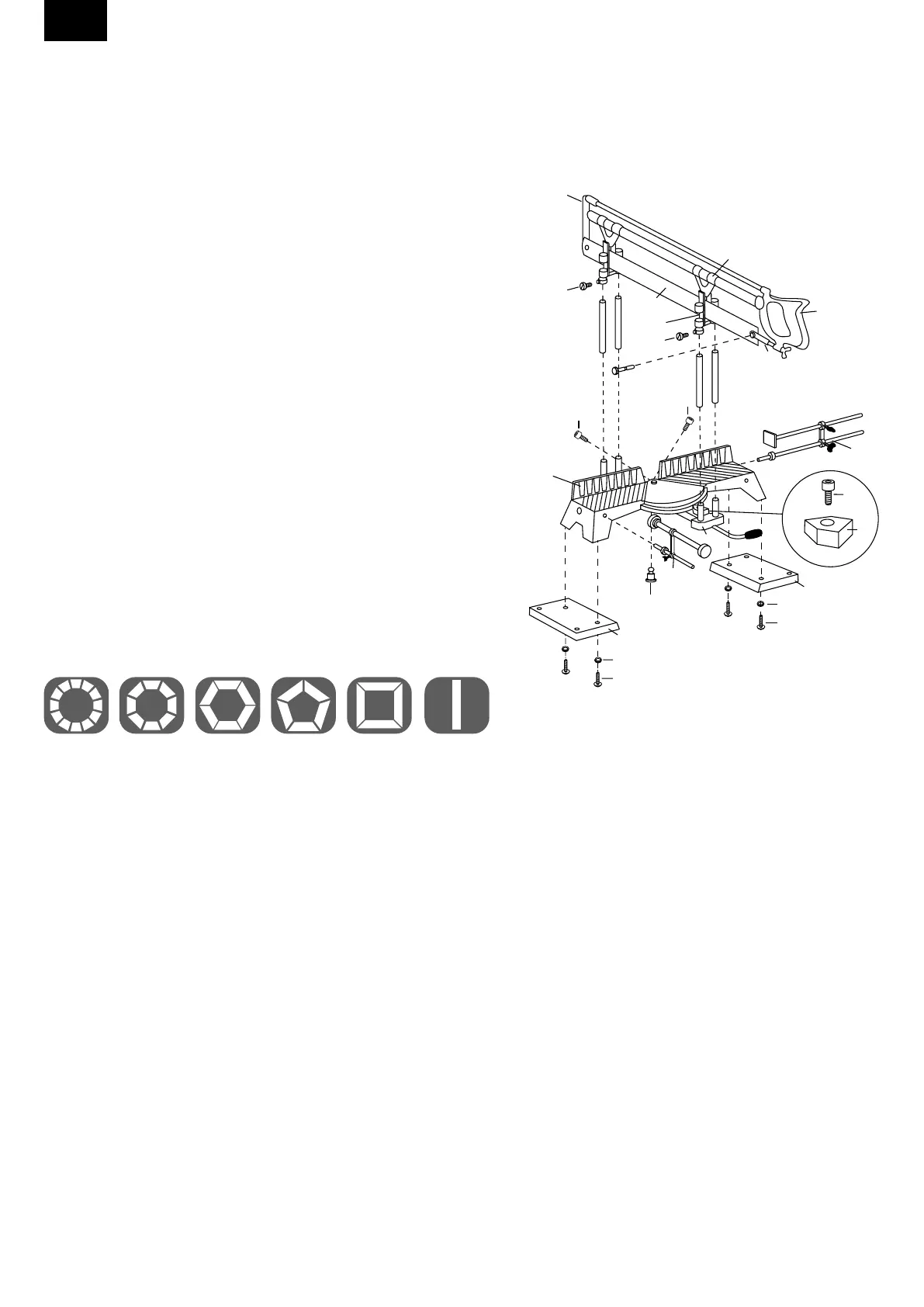

Tartozékok listája
1. Vízszintes satu 10. Helyzetérzékelő
2. Függőleges satu 11. Helyzetérzékelő csavar
3. Állítócsavar 12. Vágóasztal
4. Alapzati állvány 13. Fűrészlap csapszeg
5. Alátét 14. Fűrészkar
6. Üléscsavar 15. Fűrésztartó
7. Saroklemez 16. Fűrészlap
8. Szög tengely 17. Vezető fúvóka
9. Szög tengely állítócsavarja 18. Végelem
Műszaki adatok
1. Vágóasztal: Nagyon jó minőségű öntöttvasból készült vágóasztal, rozsdavédő festékkel bevonva.
A kiválasztott szög automatikus rögzítése mellett, a fenti képnek megfelelően, a csavar segítségével
bármely más vágási szög beállítható.
2. Fűrészlap: Fogantyú cserélhető fűrészlappal:
Standard szabályozható fűrészlappal ellátott fűrész. Fa vas esetén különleges fűrészlap felszerelése
szükséges (amelyet a szállítási csomag nem tartalmaz).
3. A vágási mélység szabályozása: A kívánt vágási mélység a csavarok segítségével szabályozható.
4. Vezetővonalzó: A négy vezetővonalzó a fűrészkeret szolid és pontos vezetését biztosítja.
Beállítási útmutatások
Kérjük, gyelmesen olvassa el az útmutatásokat, és beállítás előtt ellenőrizze, hogy az összes feltüntetett elem megvan-e.
1. Elsőként helyezze az alapzati állványt (4) a vágóasztal végeire (12), és rögzítse az üléscsavarokkal (6).
2. A saroklemez (7) kerek nyílásába helyezze be a szög tengelyt (8). A vágóasztalt (12) úgy helyezze el, hogy feneke felfele mutasson. Ezt
követően fakalapáccsal óvatosan verje be a szög tengelyt (8) a vágóasztalba (12), és rögzítse a szög tengelyt (8) a szög tengely állítócsavarjával
(9) a saroklemez nyílásába (7). Rögzítse a helyzetérzékelőt (10) a csavarral (11) a saroklemezhez (7). Ezt követően csavarja be az állítócsavarokat
(3), úgy, hogy a saroklemez (7) erősen és tartósan illeszkedjen a vágóasztalhoz.
Megjegyzés: A saroklemez (7) bal oldala, jobb oldala, felső fele és alsó fele és a vágóasztal közti távolság nagysága ne legyen túlzottan nagy, a
fogazott kés és a vágóasztal közti függőleges pozíció elérése érdekében.
3. Állítsa be a vágó mélységet a vezetővonalzó segítségével, és rögzítse az állítócsavarral (3). Állítsa be a fűrésztartót (15) a vezetővonalzó
segítségével.
4. Csavarozza a függőleges sarut (2) és a vízszinten sarut (1) a vágóasztalhoz (12) a kívánt beállításnak megfelelően.
