Alpha tools WL 500-550 - Leņķzāģa UzstāDīšanas un Lietošanas Instrukcijas

12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
28Art.Nr. 22676937 03/2018
LV
Leņķzāģa uzstādīšanas un lietošanas instrukcijas
Pirms lietošanas uzmanīgi izlasiet lietošanas instrukcijas.
Paredzētā lietošana
Šis izstrādājums ir piemērots dažādu materiālu, piemēram, koka, plastmasas, alumīnija utt. griešanai dažādos leņķos.
Specikācija
Griešanas platums 90° leņķī 160 mm
Griešanas platums 45° leņķī 110 mm
Nogriešanas augstums (maks.) 100 mm
Galda garums 400 mm
Galda platums 76 mm
Asmens garums 550 mm
Asmens platums 45 mm
Griešanas leņķis grādos: 15°, 22,5°, 30°, 36°, 45°, 90°

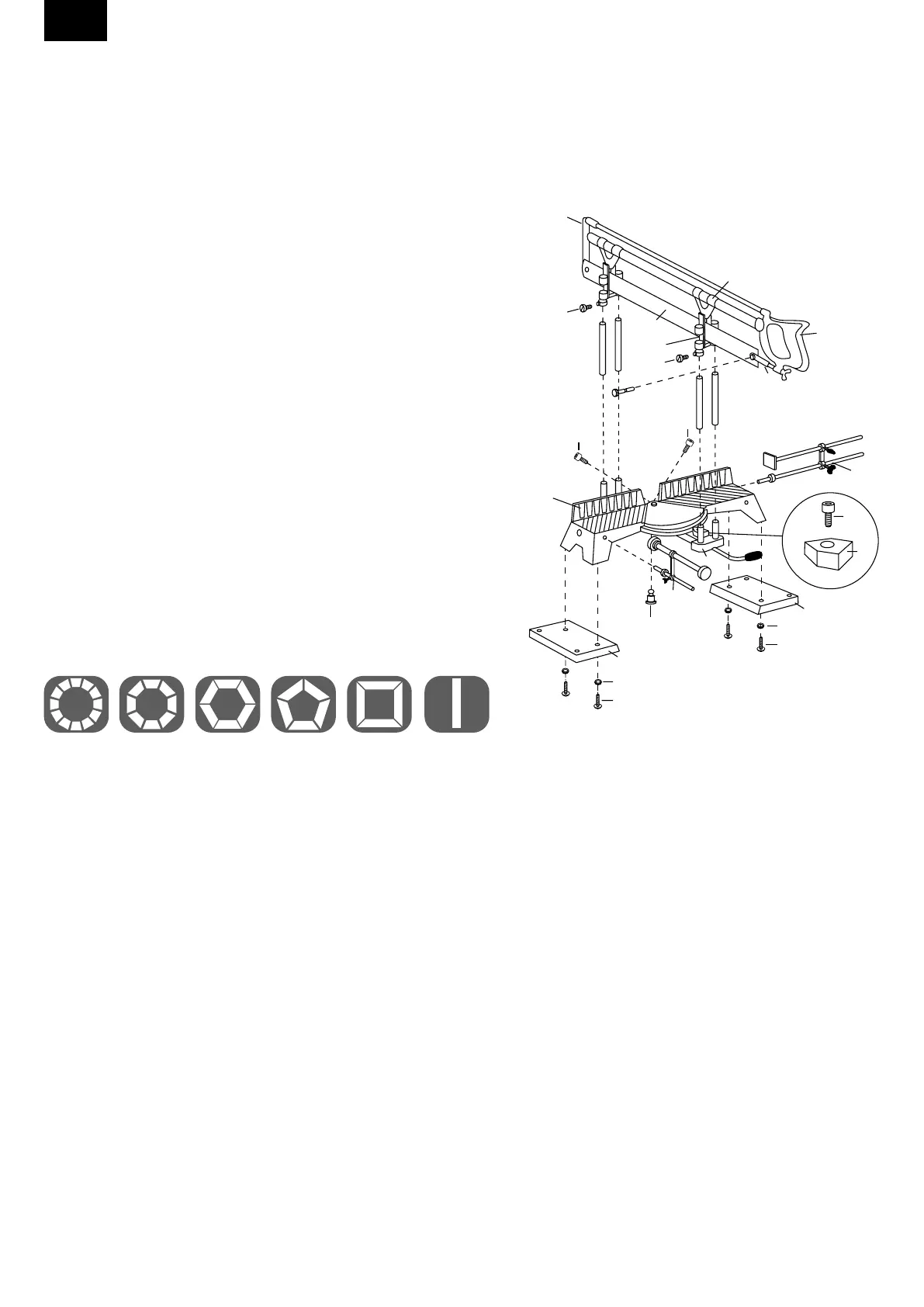

Piederumu saraksts
1 Horizontālā skrūvspīle 10 Pozicionēšanas sensors
2 Vertikālā skrūvspīle 11 Skrūves pozicionēšanas sensors
3 Regulēšanas skrūve 12 Griešanas galds
4 Pamatnes platformas 13 Skrūves zāģa asmens nostiprināšanai
5 Starplika 14 Zāģa rokturis
6 Skrūve 15 Zāģa balsts
7 Leņķa loksne 16 Zāģa asmens
8 Vārpstas leņķis 17 Sprauslas vadotne
9 Vārpstas leņķa regulēšanas skrūve 18 Zāģa gals
Tehniskie dati
1. Zāģa griešanas galds: Stabils griešanas galds, izgatavots no augstas kvalitātes dzelzs, pārklāts ar antikorozijas krāsu.
Papildus automātiskai izvēlētā leņķa ksēšanai, kas parādīta iepriekš, jebkuru vēlamo griešanas leņķi var
noregulēt ar skrūves palīdzību.
2. Zāģa asmens: Rokturis ar nomaināmu asmeni:
Zāģis ir aprīkots ar regulējamu standarta zāģa asmeni. Īpašs zāģa asmens (nav iekļauts komplektācijā)
izmantojams dzelzs griešanai.
3. Griezuma dziļuma regulēšana: Griezuma dziļumu var noregulēt ar skrūvju palīdzību.
4. Paralēlās vadotnes: Četras paralēlās vadotnes nodrošina stabilu un precīzu zāģa korpusa virzību.
Kontroles norādījumi
Lūdzu uzmanīgi izlasiet instrukcijas un pirms montāžas pārbaudiet, vai ir visas minētās detaļas.
1. Vispirms novietojiet pamatnes platformas (4) griešanas galda galos (12) un noksējiet tās ar skrūvēm (6).
2. Ievietojiet vārpstas leņķi (8) leņķa plāksnes apaļajā atverē (7). Novietojiet griešanas galdu (12) tā, lai tas būtu pavērsts ar apakšu uz augšu.
Pēc tam ar koka āmuru uzmanīgi iesitiet vārpstas leņķi (8) griešanas galdā (12) un nostipriniet vārpstas leņķi (8) ar vārpstas leņķa regulēšanas
skrūvi (9), to izbāžot cauri leņķa loksnes (7) apaļajai atverei. Piestipriniet ar skrūvi (11) pozicionēšanas sensoru (10) pie leņķa loksnes (7). Pēc
tam ievietojiet divas regulēšanas skrūves (3) tā, lai leņķa loksne (7) būtu kārtīgi piestiprināta pie griešanas galda.
Piezīme: attālumam starp leņķa loksnes (7) kreiso malu, labo malu, augšējo un iekšējo malu un griešanas galdu nedrīkst būt pārāk liels, lai
nodrošinātu vertikālu stāvokli starp zobaino asmeni un griešanas galdu.
3. Noregulējiet griešanas dziļumu, izmantojot paralēlās vadotnes, un pievelciet regulēšanas skrūvi (3). Noregulējiet zāģa balstu (15), izmantojot
paralēlās vadotnes.
4. Pieskrūvējiet vertikālo skrūvspīli (2) un horizontālo skrūvspīli (1) pie griešanas galda (12) atkarībā no vēlamās pozīcijas.
