46Art.Nr. 22676937 03/2018
SE
Monteringsinstruktion och bruksanvisning för geringssåg
Användningsområde
Denna produkt lämpar sig för ervinkelsågning i olika materialsorter som t.ex. trä, plast, aluminium osv.
Specikation
Sågbredd vid 90° 160 mm
Sågbredd vid 45° 110 mm
Såghöjd (max) 100 mm
Bordets längd 400 mm
Bordets bredd 76 mm
Sågbladets längd 550 mm
Sågbladets höjd 45 mm
Fasta sågvinklar för 15°, 22,5°, 30°, 36°, 45°, 90°
Tillbehörslista

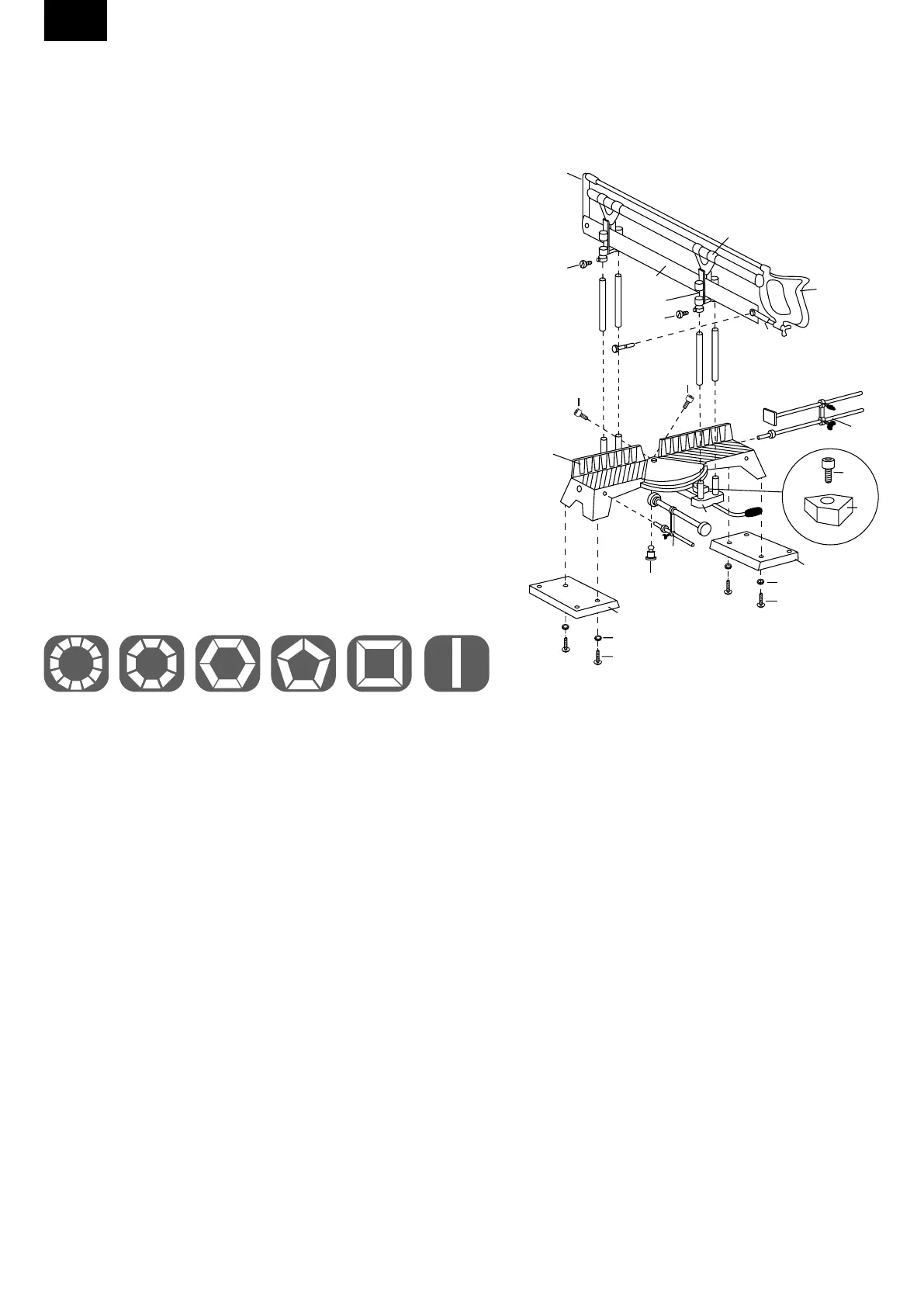

1. Horisontell tving 10. Positionsgivare
2. Vertikal tving 11. Positionsgivarskruv
3. Inställningsskruv 12. Sågbord
4. Bottenplattform 13. Bult för sågblad
5. Mellanläggsbricka 14. Såghandtag
6. Passkruv 15. Såghållare
7. Vinkelplåt 16. Sågblad
8. Vinkelaxel 17. Styrningstillsats
9. Inställningsskruv för vinkelaxel 18. Sågändstycke
Tekniska data
1. Sågbord: Stabilt sågbord av kvalitativt högvärdigt gjutjärn, beskiktat med korrosionsskyddslackering.
Förutom den automatiska fasta inställning av ovan visade vinklarna kan varje annan önskad vinkelgrad
ställas in med hjälp av skruven.
2. Sågblad: Handtag med utbytbart sågblad:
Sågen är utrustad med ett som standard inställbart sågblad. För järn
måste ett speciellt sågblad bytas ut (ingår ej i leverandsomfånget).
3. Sågdjupinställning: Det önskade sågdjupet kan ställas in med hjälp av skruvarna.
4. Styrlist: Fyra styrlister
Inställningsinstruktion
1. Lägg först bottenplattformarna (4) mot sågbordets (12) ändar och fäst dem med de båda passkruvarna (6).
2. Placera vinkelaxeln (8) i det runda hålet i vinkelplåten (7). Vänd sågbordet (12) så att botten är vänd uppåt. Slå nu försiktigt vinkelaxeln (8)
med en träklubba i sågbordet (12) och sätt fast vinkelaxeln (8) med vinkelaxelns inställningsskruv (9) genom hålet i vinkelplåten (7). Montera
positionsgivaren (10) med skruven (11) på vinkelplåten (7). Montera nu de två inställningsskruvarna (3) så att vinkelplåten (7) blir säkert och
varaktigt fastsatt på sågbordet.
Anmärkning: Spaltmåttet mellan de vänstra, högra, övre und nedre delarna av vinkelplåten (7) och sågbordet bör inte vara för stort, så att en
lodrät position erhålls mellan sågbladet och sågbordet.
3. Ställ in sågdjupinställningen med hjälp av styrlisten och sätt fast inställningsskruven (3). Ställ in såghållaren (15) med hjälp av styrlisten.
4. Skruva fast den vertikala tvingen (2) och den horisontella tvingen (1) i önskad position på sågbordet (12).
