Alpha tools WL 500-550 - Scie Circulaire Radiale

12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
18Art.Nr. 22676937 03/2018
FR
Mode d'emploi et d'installation pour la scie circulaire radiale
Champ d'application
Ce produit est adapté pour des découpes multi-angles de divers types de matériaux comme p.ex. Le bois, le plastique, l'aluminium etc.
Spécication
Largeur de coupe à 90° 160 mm
Largeur de coupe à 45° 110 mm
Hauteur de coupe à (max.) 100 mm
Longueur de table 400 mm
Largeur de table 76 mm
Longueur de lame 550 mm
Largeur de lame 45 mm
Degré d'angle de découpe : 15°, 22,5°, 30°, 36°, 45°, 90°

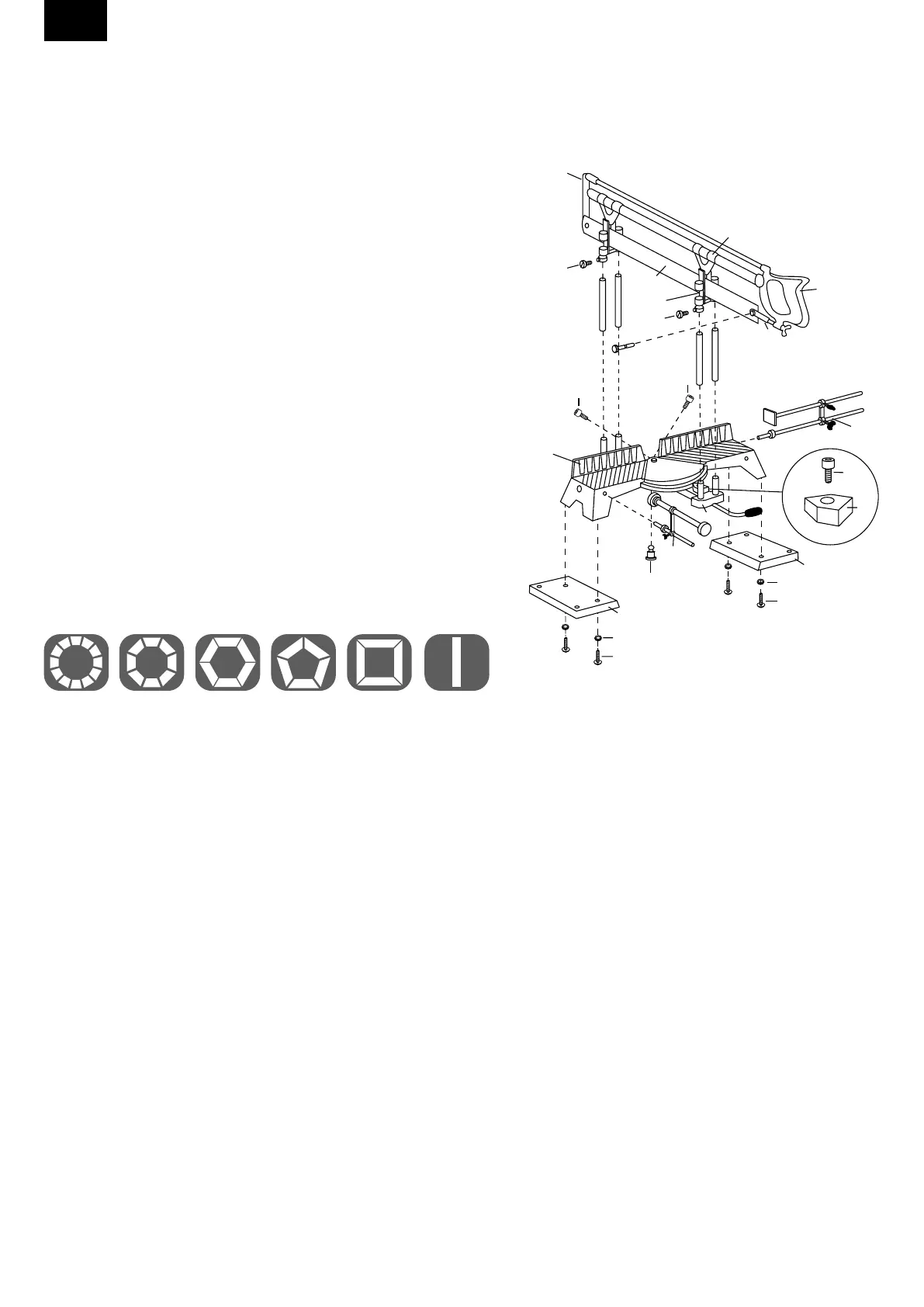

Liste d'accessoires
1. Etau horizontal 10. Capteur de position
2. Etau vertical 11. Vis de réglage capteur de position
3. Vis de réglage 12. Table de sciage
4. Plateforme de base 13. Boulon lame de scie
5. Rondelle 14. Poignée de scie
6. Vis à clapet 15. Support scie
7. Tôle d'angle 16. Lame scie
8. Axe d'angle 17. Embout guide
9. Vis de réglage axe d'angle 18. Embout de scie
Données techniques
1. Table de scie : Table de scie solide en fonte haute qualité et couverte d'une couche de peinture anticorrosion.
En plus de l'enclenchement automatique des angles, comme représenté en haut, on peut régler tout
degré supplémentaire en actionnant la vis.
2. Lame scie : Poignée avec lame de scie changeable :
Scie équipée d'une lame de scie réglable selon les standards. Pour du fer, il faut monter une lame de scie
spéciale (ne fait pas partie du contenu de livraison).
3. Profondeur de coupe: La profondeur de coupe peut être réglée avec les vis.
4. Guide de coupe : Quatre guides de coupe garantissent un guidage exact et solide de l'étrier de scie.
Consigne de réglage
Veuillez lire attentivement les consignes et vériez avant le montage que toutes les pièces indiquées sont bien présentes.
1. Placez d'abord les plateformes de base (4) aux bouts de la table de scie (12) et xez-les avec les vis de xation (6).
2. Positionnez l'axe d'angle (8) dans le trou rond de la tôle d'angle (7). Retournez maintenant la table de scie (12) de manière à ce que la base
pointe vers le haut. Enfoncez maintenant doucement l'axe d'angle (8) avec un maillet dans la table de scie (12) et xez l'axe d'angle (8) avec la
vis de réglage (9) à travers du trou de la tôle (7). Fixez le capteur de position (10) avec la vis (11) sur la tôle d'angles deux vis de réglage (3) de
manière à ce que la tôle d'angle (7) soit liée ablement et durablement à la table de scie.
Remarque : le jeu entre les parties de gauche, de droite et les parties supérieures et inférieures de la tôle d'angle (7) et la table de scie ne
devraient être trop importantes pour conserver une position à niveau entre le couteau de scie et la table de scie.
3. Réglez la profondeur de coupe à l'aide du guide et resserrez les vis de xation (3). Réglez le support de scie (15) à l'aide du guide.
4. Vissez l'étau vertical (2) et horizontal (1) selon le réglage souhaité sur la table de scie (12).
