Alpha tools WL 500-550 - Gjæresag

12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
34Art.Nr. 22676937 03/2018
NO
Monterings- og bruksanvisninger for gjæresag
Vennligst les ut monteringsanvisningene oppmerksomt.
Anvendelsesområde
Dette produktet er egnet for multivinkel-skjæring av ulike typer materiale, for eks. tre, plast, aluminium osv.
Spesikasjoner
Snittbrede ved 90° 160 mm
Snittbrede ved 45° 110 mm
Snitthøyde (maks.) 100 mm
Bordlengde 400 mm
Bordbrede 76 mm
Bladlengde 550 mm
Bladbrede 45 mm
Innsnittsvinkelgrad: 15°, 22,5°, 30°, 36°, 45°, 90°

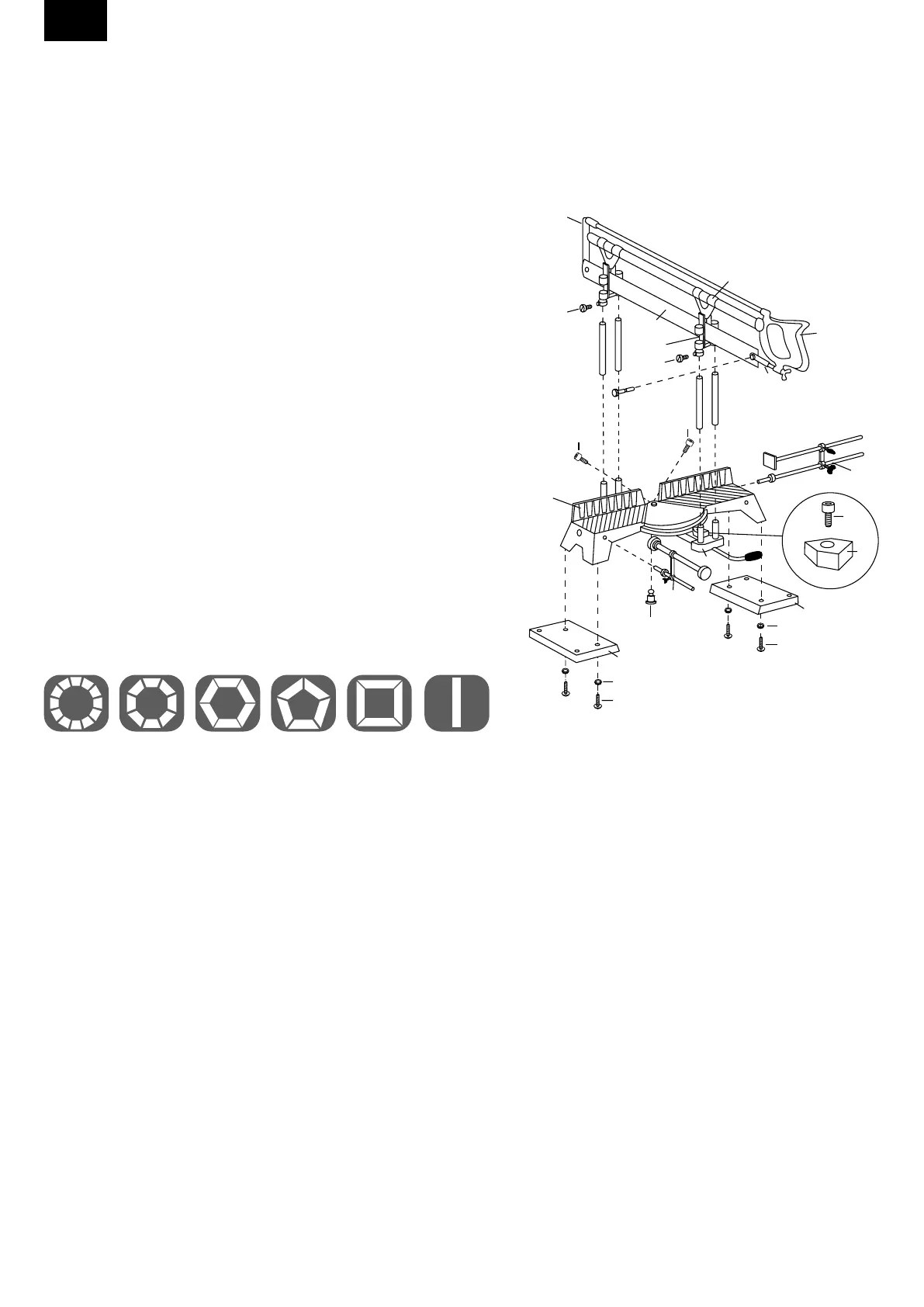

Tilbehørsliste
1. Horisontal skrustikke 10. Posisjonsgiver
2. Vertikal skrustikke 11. Posisjonsgiverens skrue
3. Innstillingsskrue 12. Sagbord
4. Gulvplattform 13. Sagbladets bolter
5. Underlagsskive 14. Saghåndtak
6. Seteskrue 15. Sagstøtte
7. Vinkelplate 16. Sagblad
8. Vinkelakse 17. Føringsstang
9. Vinkelaksens innstillingsskrue 18. Sagens endestykke
Tekniske opplysninger
1. Sagbord: Stabilt sagbord laget av høyt kvalitativt støpejern, belagt med rustbeskyttende lakk.
I tillegg til den automatiske vinkellåsingen vist ovenfor kan du også innstille andre ønskede vinkelgrader
ved hjelp av skruen.
2. Sagblad: Håndtak med utvekselbart sagblad:
Sag utstyrt med standardmessig innstillbart sagblad. For jern brukes det et spesielt sagblad
(som ikke er inkludert i leveringsomfanget).
3. Skjæredybdeinnstilling: Den ønskede skjæredybden kan innstilles ved hjelp av skruene.
4. Føringslinjal: Fire føringslinjaler sikrer en nøyaktig, solid føring av sagbuen.
Innstillingsanvisninger
Vennligst les ut anvisningene og veriser før montering om alle bestanddelene er tilgjengelige.
1. Legg først gulvplattformene (4) på kanten av sagbordet (12) og befest dem ved hjelp av seteskruen.
2. Sett vinkelaksen (8) inn i det runde hullet i vinkelplaten (7). Vend sagbordet (12) slik at undersiden peker oppover. Slå vinkelaksen (8) forsiktig
med en trehammer inn i sagbordet (12) og befest vinkelaksen (8) med vinkelaksens innstillingsskruen (9) gjennom hullet i vinkelplaten (7).
Befest posisjonsgiveren (10) med skruen (11) på vinkelplaten (7). Monter nå de to innstillingsskruene (3) slik at vinkelplaten blir pålitelig og
langvarig bundet til sagbordet.
Anmerkning: Avstanden mellom vinkelplatens venstre, høyre, øvre og nedre deler skal ikke være for stor dersom du vil oppnå en loddrett
posisjon mellom sagkniven og sagbordet.
3. Innstill skjæredybden ved hjelp av føringslinjalen og befest innstillingsskruen (3). Innstill sagstøtten (15) ved hjelp av føringslinjalen.
4. Befest den vertikale skrustikken (2) og den horisontale skrustikken (1) på sagbordet (12) etter dine egne innstillinger.
