12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
14Art.Nr. 22676937 03/2018
EE
Kaldlõike sae montaazi ja kasutusjuhend
Enne kasutamist lugege hoolikalt kasutamisjuhendit.
Kasutamine
See toode sobib mitmenurgaliseks saagimiseks erinevatele materjalidele, nagu puit, plastik, alumiinium jne.
Spetsikatsioon
Lõikelaius 90° 160 mm
Lõikelaius 45° 110 mm
Lõike kõrgus (max.) 100 mm
Laua pikkus 400 mm
Laua laius 76 mm
Tera pikkus 550 mm
Tera laius 45 mm
Lõikenurk kraadides: 15°, 22,5°, 30°, 36°, 45°, 90°

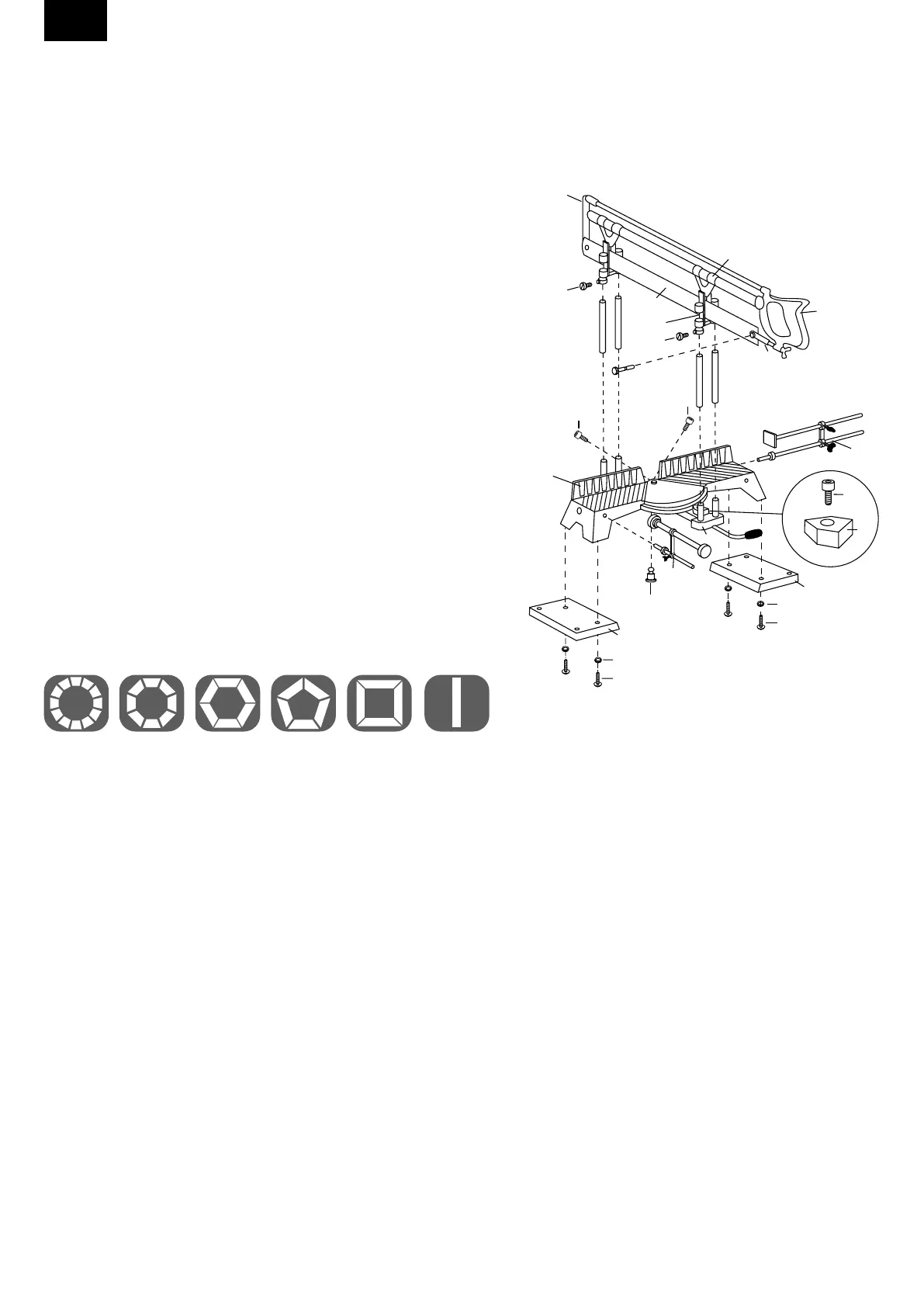

Lisaosade nimekiri
1. Horisontaalne kruustang 10. Asendi andur
2. Vertikaalne kruustang 11. Anduri kruvi
3. Reguleerimiskruvi 12. Lõikamislaud
4. Aluse platform 13. Saelehe poldid
5. Seib 14. Sae käepide
6. Istmekruvi 15. Sae hoidik
7. Nurgaga plaat 16. Saeleht
8. Võlli nurk 17. Juhik
9. Võlli nurga reguleerimiskruvi 18. Sae päraosa
Tehnilised andmed
1. Töölaud: Väga hea kvaliteediga malmist stabiilne töölaud, kaetud roostevaba värviga.
Lisaks valitud nurga automaatsele lukustamisele, nagu eespool näidatud, saab kruvi reguleerides valida
mistahes teise soovitud lõikenurga.
2. Saeleht: Käepide, mille saelehte saab muuta:
Saag on varustatud standardse reguleeritava saeteraga. Raua jaoks tuleb paigaldada spetsiaalne tera
(mis pole pakendiga kaasas).
3. Lõikesügavuse muutmine: Lõikesügavust on võimalik reguleerida kruvide abil.
4. Juhik: Neli juhikut annavad kindla ja täpse suuna sae raamistikule.
Nõuanded reguleerimiseks
Palun lugege juhised hoolikalt läbi ja kontrollige, enne paigaldamist, kas kõik loetletud osad on olemas.
1. Asetage kõigepealt aluse platvormid (4) lõikamislaua otstesse (12) ja kinnitage need toolikruvidega (6).
2. Sisestage võlli nurk (8) ümmargusse auku nurgaga plaadis (7). Asetage lõikamislaud (12) nii, et tagumine pool oleks üleval. Kopsige seejärel
ettevaatlikult nurga võllile (8) puust haamriga, et ta siseneks lõikamislauda (12) ja kseerige võlli nurk (8) võlli nurga reguleerimiskruvi abil (9)
nurgaga plaati (7). Kinnitage asendi andur (10) kruviga (11) nurgaga plaati (7). Seejärel paigaldage kaks reguleerimiskruvi (3) nii, et plaat (7)
oleks tugevalt ja vastupidavalt lõikamislauga kinnitatud.
Märkus: Nurgaga plaadi (7) vahemaa suurus vasaku, parema, ülemise osa ja alumise osa ja lõikamislaua vahel ei tohi olla liiga suur, et jääks
vertikaalne positsioon hammastega lehe ja lõikelaua vahel.
3.Reguleerige lõikamise sügavus juhiku abil ja kinnitage reguleerimiskruviga (3). Reguleerige sae hoidik (15) juhiku abil.
4. Kruvige vertikaalne kruustang (2) ja horisontaalne kruustang(1) lõikamislaua külge(12), sõltuvalt soovitud asendist.
