TR
Eğri kesimler için kesme testerenin montaj ve kullanma talimatları
Kullanım öncesi kullanım talimatlarını dikkat ile okuyunuz.
Kullanım alanı
Bu ürün farklı malzeme tiplerin çok açlı kesimler içindir: ağaç, plastik, aluminium, vsy malzemeler olduğu gibi.
Özellikleri
90° kesim genişliği 160 mm
45° kesim genişliği 110 mm
Kesim yüksekliği (maksimum) 100 mm
Tezgah uzunluğu 400 mm
Tezgah genişliği 76 mm
Şerit uzunluğu 550 mm
Şerit genişliği 45 mm
Derece olarak kesim açısı: 15°, 22,5°, 30°, 36°, 45°, 90°
Aksesuar listesi

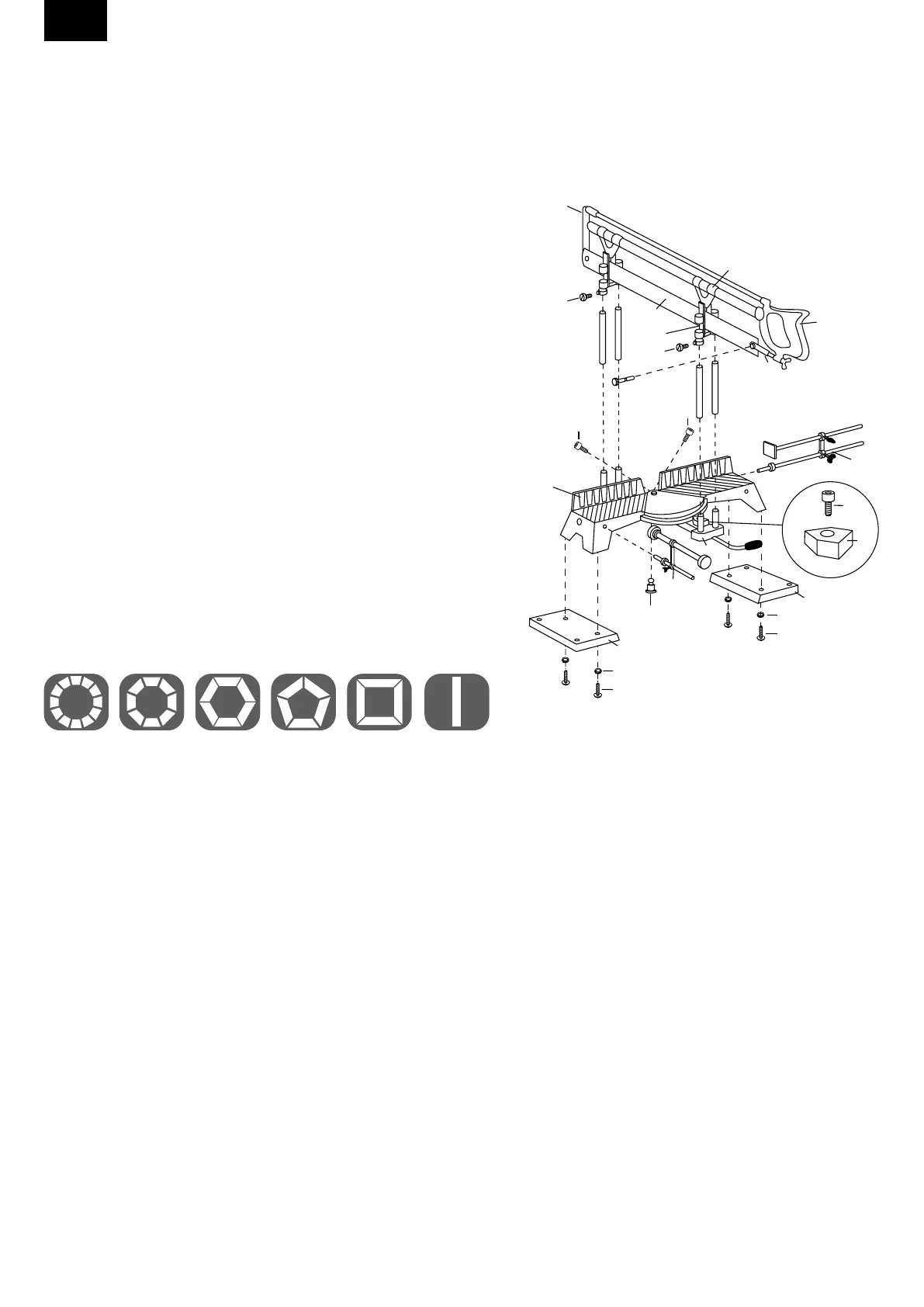

1. Yatay mengene 10. Pozisyon sensörü
2. Dikey mengene 11. pozisyon sensor cıvatası
3. Ayar vidası 12. Kesim tezgahı
4. Temel platform 13. Testere şeridin pimleri
5. Pul 14. Testere sapı
6. Yatak civatası 15. Testere desteyi
7. Köşe saçı 16. Testere şeridi
8. Açı mili 17. Kılavuz yardımcısı
9. Açı milin ayara cıvatası 18. Testere bitiş parçası
Teknik bilgiler
1. Kesim tezgahı: Sabit kesim tezgahı çok iyi kaliteli dökümden, korozyona karşı boyay ile kaplı.
Seçilen açıda otomatik kitelemenin yanında, yukarıda ki görüntüye uygun, cıvatanın yardımı ile istenilen
herhangi kesim açısı ayarlanabilmektedir.
2. Testere şeridi: Değiştirilebilen testere şeritli sap:
Standard ayarlanabilir testere şeriti ile donanmış testere. Demir için özel bir testere şeridi monte edilmesi
gerekmektedir (teslimat paketinde dahil edilmeyen)
3. Kesim derinliğin ayarlanması: İstenilen kesim derinliği civataların yardımı ile ayarlanabilmektedir.
4. Kılavuz cetveli: Dört kılavuz cetveli testere çerçevenin sağlam ve kesin bir kılavuzluk sağlamaktadır.
Ayar talimatları
Lütfen dikkatle talimatları okuyunuz ve kontrol ediniz, montaj öncesi, belirtilen bütün kişisel parçalar bulunuyorsa.
1. Daha önce temel platformlarını (4) kesim tezgah başlarına (12) yerleştiriniz ve yatak cıvataları ile (6) sabitleyiniz.
2. Açı milini (8) köşe saçtan (7) yuvarlak yuvaya sokunuz. Kesim tezgahı (12) bu şekilde yerleştiriniz ki bunun alt tarafı yukarıya doğru baksın.
Sonra dikkatle açı miline (8) ahşap bir çekiç ile vurunuz, kesim tezgahına (12) ve açı milin ayar cıvatası ile (9) açı milini (8) köşe saçın deliğinden
(7) sabitleyiniz. Pozisyon senzörünü (10) cıvata ile (11) köşe saça sabitleyiniz. Sonra bu şekilde iki ayar vidasını (3) monte ediniz ki köşe saç (7)
kesim tezgahı ile sağlam ve dayanıklı olarak sabitlensin.
Gözlem: Köşe saçı ile (7) kesim tezgahı arasında ki sol taraf, sağ taraf, üst taraf ve alt taraf arasında ki mesafenin büyüklüğü çok aşırı büyük
olması gerekmemektedir, dişli bıçak ile kesim tezgahı arasında dikey pozisyon elde edilmesi için.
3. Kılavuz cetvelin yardımı ile kesim derinliğini ayarlayınız ve ayar cıvatasını (3) sabitleyiniz. Testere desteyini (15) kılavuz cetvelin yardımı ile
ayarlayınız.
4. Dikey mengeneyi (2) ve yatay mengeneyi (1) kesim tezgahına (12), istenilen ayara göre vidalayınız.
