12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
4Art.Nr. 22676937 03/2018
BA
Upute za ugradnju i uporabu kružne pile
Prije korištenja pažljivo pročitajte upute za uporabu.
Upotreba
Ovaj proizvod je prikladan za rezanje višekutnih različitih tipova materijala, kao što su drvo, plastika, aluminij i slično.
Specikacija
Širina rezanja na 90° 160 mm
Širina rezanja na 45° 110 mm
Visina rezanja (max.) 100 mm
Duljina stola 400 mm
Širina stola 76 mm
Duljina oštrice 550 mm
Širina oštrice 45 mm
Kut rezanja u stupnjevima: 15°, 22,5°, 30°, 36°, 45°, 90°

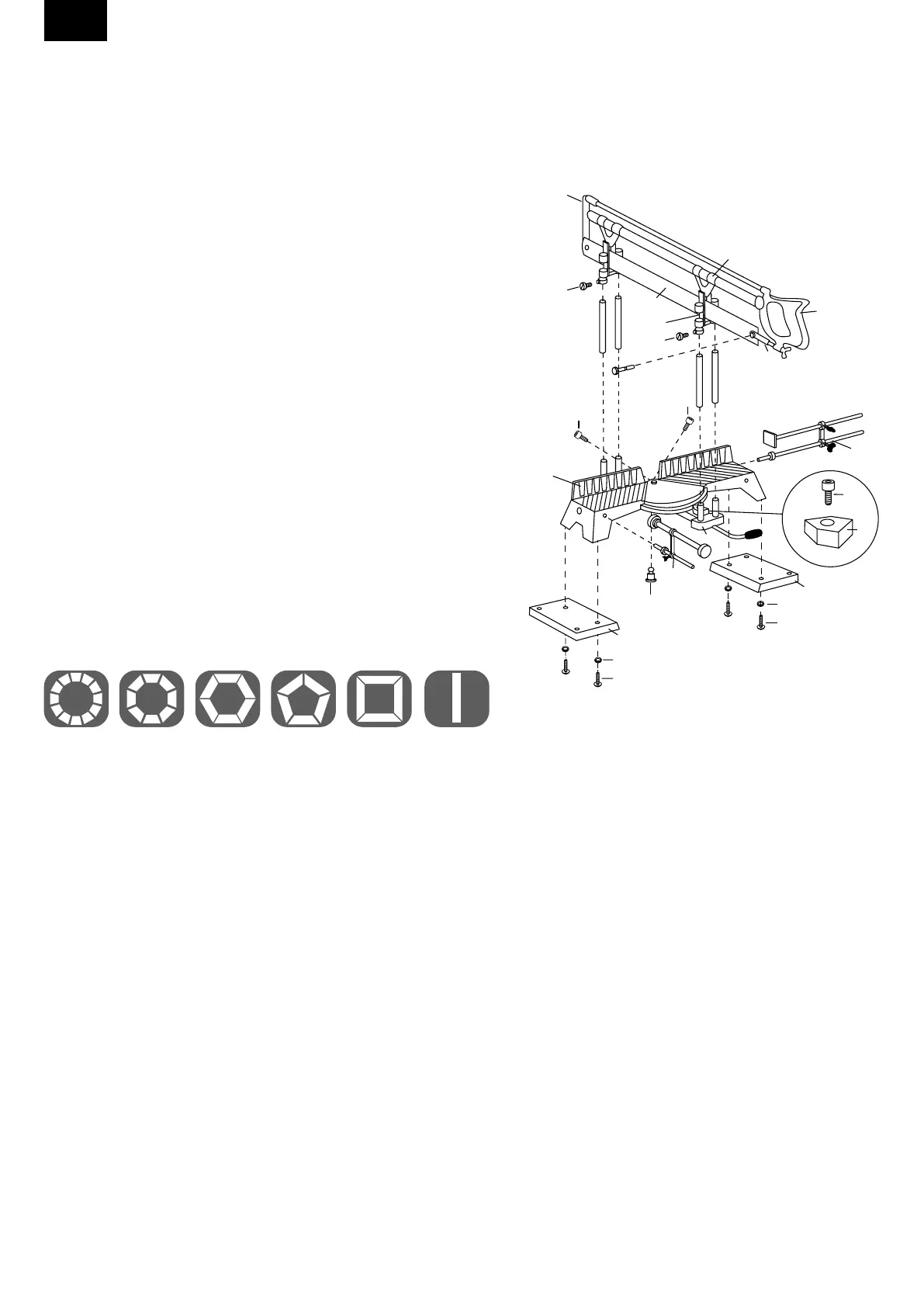

Referentna lista
1. Horizontalni škripac 10. Senzor pozicije
2. Okomiti škripac 11. Senzor položaja
3. Vijak za postavu 12. Stol za rezanje
4. Temelj stola 13. Vijci oštrica
5. Perač 14. Ručka pile
6. Vijak sjedala 15. Podrška pile
7. Kutna ploča 16. Oštrice pile
8. Kutna osovina 17. Mlaznica vodiča
9. Podešavanje kuta osovine vijka 18. Krajnji komad pile
Tehnički podatci
1. Stol za rezanje: Stabilan stol za rezanje od visokokvalitetnog lijevanog željeza obložen antikorozivnom bojom.
Osim automatskog blokiranja odabranog kuta ,kao što je prikazano gore, vijak se može prilagoditi
bilo kojim željenim kutom rezanja.
2.Oštrice pile: Drška noža može se mijenjati:
Pila opremljena sa standardnim podesivim nožem. Za željezo montirajte poseban nož
(koji nije uključen u isporuku).
3.Podešavanje dubine rezanja: Dubina rezanja može se prilagoditi pomoću vijaka.
4.Prikazno ravlano (mjera rezanja ): Četiri bočna graničnika pružaju robustno i precizao podešavanje okvira pile.
Upute za postavljanje
Pažljivo pročitajte upute i provjeriti prije ugradnje , da li imate sve navedene pojedinačne dijelove.
1. Postavite prvi je temelj platforme (4) na krajevima rezačkoh stol (12) i pričvrstite s vijcima na sjedalo (6).
2. Umetanje kut osovine (8) u okrugli držač od lima (7). Položite rezački stol (12), tako da je njegova stražnja strana prema gore. Tucite zatim
pažljivo odrezano vratilo ( 8 ) s drvenim čekićem, u stol (12) i pričvrstite kutne osi (8) s regulacijskim kutnim vijak (9) kroz otvor ploče nosača
(7). Osigurajte položaj senzora (10) s vijkom (11) s kutom stola (7). Zatim stavite dva vijka za podešavanje (3), tako da nosač ploče (7) bude
trajno i izdržljivo kombiniran sa stolom za rezanje.
Napomena: Udaljenosti između lijeve i desne strane, vrha i dnua ploče nosača (7) rezačkog stola ne bi trebale biti pretjerano velike da bi se
dobila vertikalna pozicija između zuba noža i rezačkog stol a.
3. Podešavanje dubine rezanja pomoću prikaznog ravlana i osiguravajućeg vijak za podešavanje (3). Namjestite držač noža (15) s pomoćnom
mjerom rezanja.
4. Zašarajivanje vertikalnog škripca (2) i horizontalnog škripca (1) na rezački stol (12), ovisno o postavkama.
