38Art.Nr. 22676937 03/2018
RS
UPUTSTVA ZA MONTAŽU I UPOTREBU TESTERE ZA REZOVE
Pre upotrebe, pažljivo čitajte podatke o upotrebi.
Oblasti upotrebe
Ovaj proizvod namenjen je za sečenje u više uglova, različitih vrsta materijala, kao što je drvo, plastika,aluminijum itd.
Specikacije
Širina za sečenje na 90 stepeni 160 mm
Širina za sečenje na 45 stepeni 110 mm
Visina sečenja (maksimalno) 100 mm
Dužina stola 400 mm
Širina stola 76 mm
Dužina platna 550 mm
Širina platna 45 mm
Ugao za sečenje, u stepenima: 15 stepeni, 22,5 stepeni, 30 stepeni, 36 stepeni,
45 stepeni, 90 stepeni.

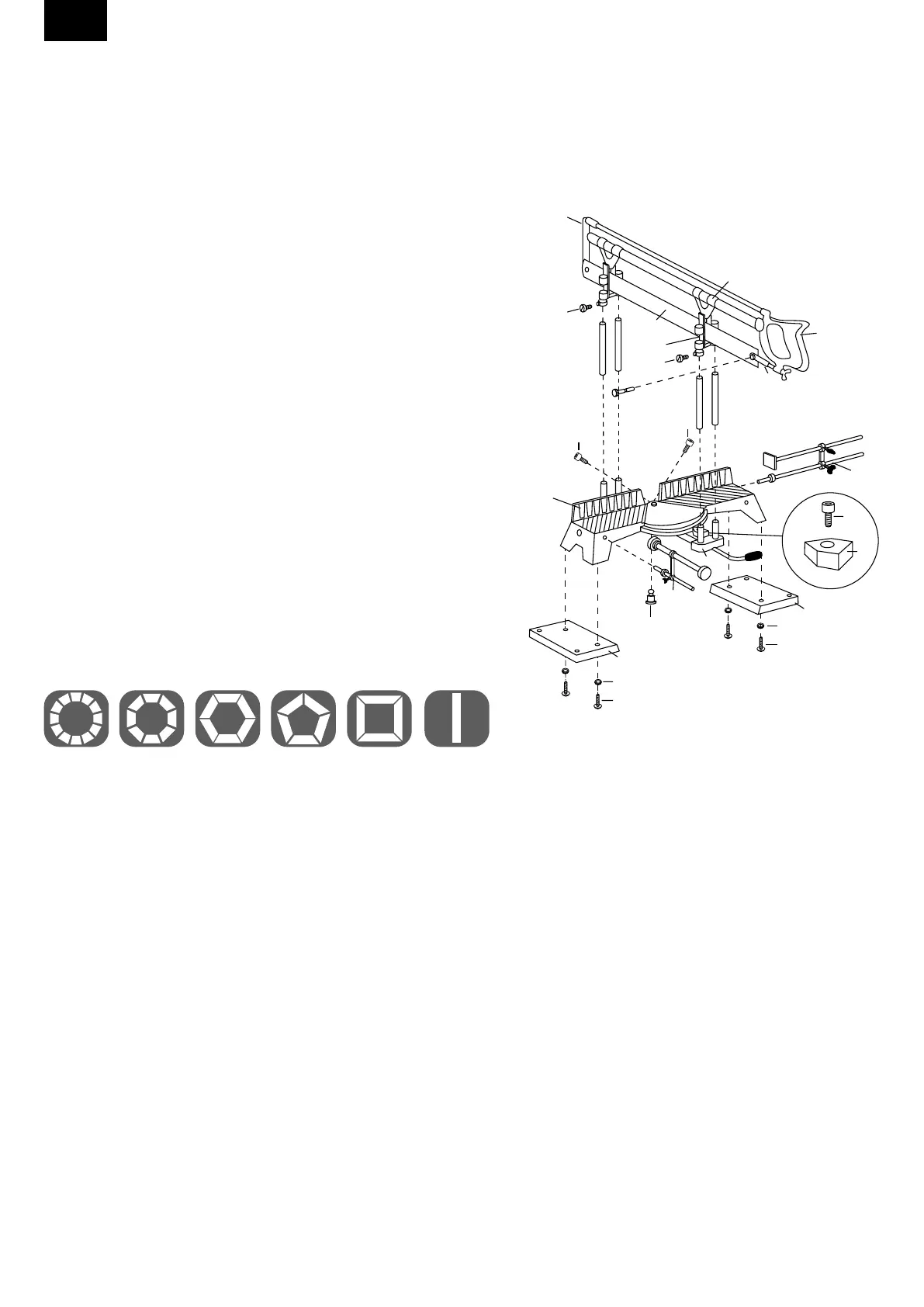

Spisak pribora
1. Horizontalne mengele 10. Senzor pozicije
2. Vertikalne mengele 11. Šraf senzora pozicije
3. Šraf za podešavanje 12. Sto za sečenje
4. Platforma temelja 13. Šrafovi platna za testeru
5. Podloška 14. Ručka testere
6. Šraf za stolicu 15. Podrška testere
7. Tabla za ugao 16. Platno testere
8. Osovina za ugao 17. Mlaznica za vođenje
9. Šraf za podešavanje osovine ugla 18. Delovi za kraj testere
Tehnički podaci
1. Sto za sečenje: Stabilni sto za sečenje od gvožđa dobrog kvaliteta, sa slojem anti korozivne boje. Osim automatske
blokade u izabranom uglu, u skladu sa gore predstavljenom slikom, kroz upravljanje šrafa može se podesiti
bilo koji ugao za sečenje.
2. Platno testere: Ručka sa platnom testere može biti zamenjena: Testera opremljena sa platnom za testeru, podešava se
po standardu. Za čelik moraj biti montirana specijalna platna za testeru
(koja se ne nalaze u isporučenom paketu.)
3. Reglaža dubine sečenja: Željena dubina sečenja može biti podešena uz pomoć šrafova.
4. Vladar za vođenje: Četiri vladara za vođenje osiguravaju solidno i tačno vođenje kadra testere.
Indeksi za reglažu
Molimo vas da pažljivo čitate uputstva i da proverite pre montaže dali postoje svi individualni delovi.
1. U prvom redu postavite platforme na temelju (4) na krajevima stola za sečenje (12) i ksirajte ih uz pomoć šrafova za stolice (6).
2. Unesite osovinu ugla (8) u okruglom mestu iz table ugla (7). Stavite u poziciji sto za sečenje (12) tako da donji bude usmeren ka gore. U
nastavku udarite pažljivo osovinu ugla (8) uz pomoć drvenog čekića, u stolu za sečenje (12) i ksirajte osovinu ugla (8) uz pomoć šrafa za
reglažu osovine ugla (9) kroz rupu table ugla (7). Fiksirajte senzor za poziciju (10) uz pomoć šrafa (11) na tabli ugla (7). U nastavku montirajte
obadva šrafa za reglažu (3) tako da tabla ugla (7) bude dugoročno i tajno konektirana na stolu za sečenje.
Napomena: Povećanje udaljenosti između leve, desne, gornje i donje strane table ugla (7) i stola za sečenje ne treba biti vrlo velika, radi
dobijanja vertikalne pozicije između noža i stola za sečenje.
3. Podesite dubinu za sečenje uz pomoć vladara za vođenje i ksirajte šraf za reglažu (3). Podesite podršku za testeru (15) uz pomoć vladara za
vođenje.
4. Zavrtite vertikalne mengele (2) i horizontalne mengele (1) za sto za sečenje (12) zavisno od željene reglaže.
