42Art.Nr. 22676937 03/2018
SK
Pokyny pre montáž a používanie pílky pre oblé rezanie
Pred použitím pozorne prečítajte pokyny na používanie.
Oblasť použitia
Tento výrobok je vhodný na nastavovacie šikmé rezanie rôznych typov materiálu ako drevo, plasty, hliník atd.
Špecikácia
Šírka rezu na 90° 160 mm
Šírka rezu na 45° 110 mm
Výška rezu (max.) 100 mm
Dĺžka stola 400 mm
Šírka stola 76 mm
Dĺžka pílového listu 550 mm
Šírka pílového listu 45 mm
Uhol pílenia v stupňoch: 15°, 22,5°, 30°, 36°, 45°, 90°

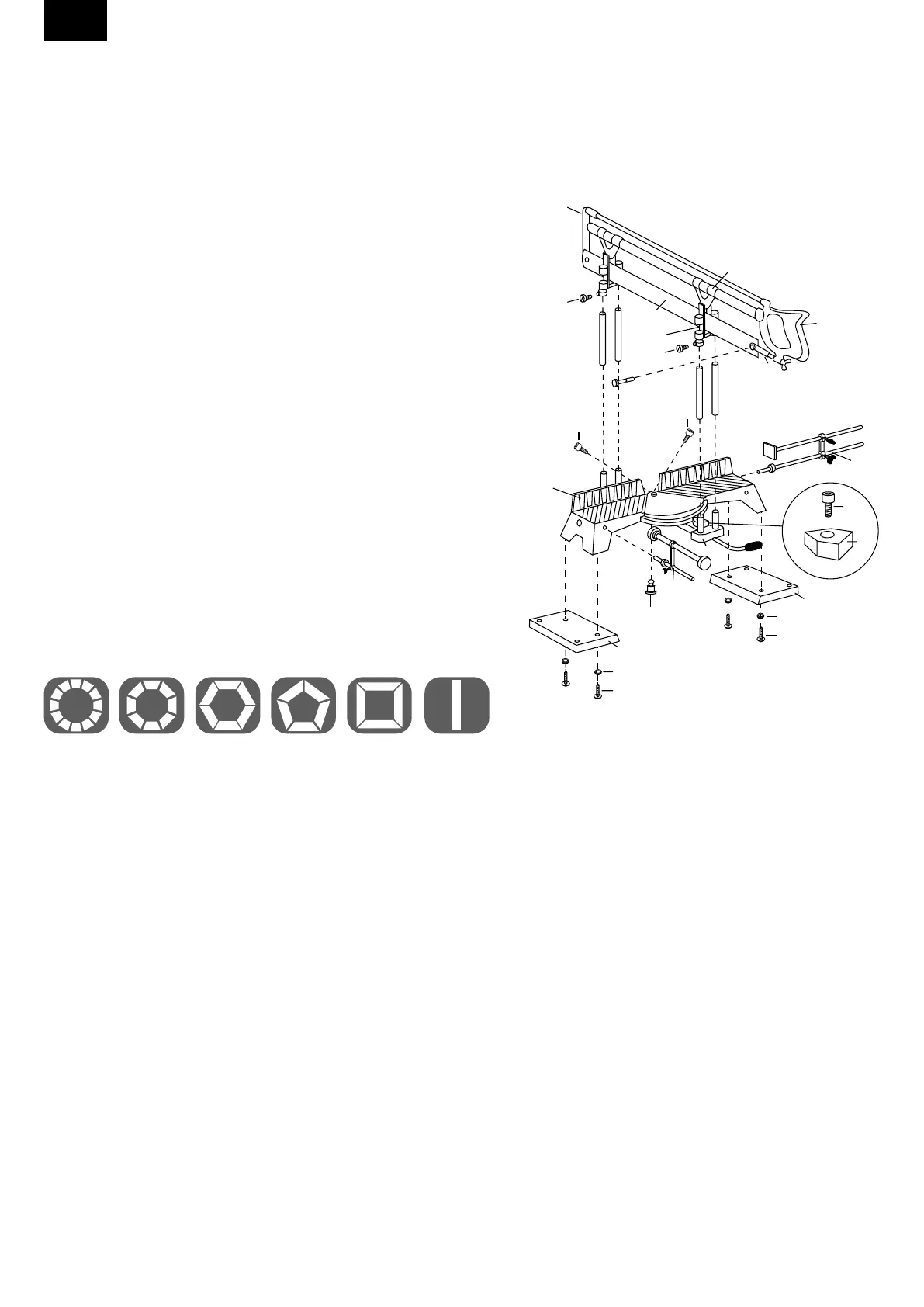

Zoznam príslušenstva
1. Vodorovný zverák 10. Snímač polohy
2. Zvislý zverák 11. Skrutka snímača polohy
3. Nastavovacia skrutka 12. Rezací stôl
4. Základová platňa 13. Kolíky pílových listov
5. Podložka 14. Rukoväť pílky
6. Stoličková skrutka 15. Podstavec pílky
7. Uholníkový plech 16. Pílový list
8. Os uhla 17. Vodiaci diel
9. Nastavovacia skrutka osi uhla 18. Koncová súčiastka pílky
Technické údaje
1. Rezací stôl: Stabilný rezací stôl z vysokokvalitnej liatiny, pokrytý protikorozným náterom.
Okrem automatického zablokovania v nastavenom uhle, podľa horeuvedeného obrázku,
pomocou skrutky môže byť nastavený aj iný želaný uhol rezania.
2. Pílový list: Rukoväť s pílkou ktorá môže byť vymenená:
Pílka vybavená nastaviteľným štandardným pílovým listom. Pre železo musí byť namontovaný zvláštny
pílový list (ktorý sa nenachádza v dodacom balíku).
3. Nastavovanie hĺbky rezu: Požadovaná hĺbka rezu môže byť nastavená pomocou skrutiek.
4. Vodiaca lišta: Štyri vodiace lišty zaistia solídne a presné vedenie rámu pílky.
Pokyny pre nastavenie
Prosíme pozorne si prečítajte pokyny a pred montážou prekontrolujte, či máte všetky spomenuté individuálne diely.
1. V prvom rade umiestnite základové platne (4) na konce rezacieho stola (12) a pripevnite ich stoličkovými skrutkami (6).
2. Zasuňte os uhla (8) do okrúhleho otvoru v uholníkovom plechu (7). Umiestnite rezací stôl (12) tak, aby jeho dolná časť bola smerom nahor.
Pomocou dreveného kladiva, ľahkými údermi vsuňte os uhla (8) do rezacieho stola (12) a pripevnite os uhla (8) nastavovacou skrutkou osi
uhla (9) cez otvor uholníkového plechu (7). Pripevnite snímač polohy (10) skrutkou (11) na uholníkový plech (7). Potom montujte obidve
nastavovacie skrutky (3) tak, aby uholníkový plech (7) bol pevne a trvalo spojený s rezacím stolom.
Poznámka: Vzdialenosť medzi ľavou stranou, pravou stranou, hornou stranou a dolnou stranou uholníkového plechu (7) a rezacím stolom
nesmie byť nadmerne veľká, aby sa mohla dosiahnuť zvislá poloha medzi pílovým listom a rezacím stolom.
3. Nastavte hĺbku rezania pomocou vodiacej lišty a pripevnite nastavovaciu skrutku (3). Pomocou vodiacej lišty nastavte podstavec pílky (15).
4. Priskrutkujte zvislý zverák (2) a vodorovný zverák (1), na rezací stôl (12), podľa želaného nastavenia.
