Alpha tools WL 500-550 - Aserradero para Recortes Oblicuos

12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
44Art.Nr. 22676937 03/2018
ES
Instrucciones de montaje y de utilizacion para el aserradero para recortes oblicuos
Antes de la utilizacion con atencion lean las indicaciones para uso.
Area de utilizacion
Este producto es adecuado para los debitos multi-angulos de los diferentes tipos de materiales, como por ejemplo la madera, el material
plastico, aluminio, etc.
Especicacion
Anchura de recorte a 90° 160 mm
Anchura de recorte a 45° 110 mm
Altura del recorte (max.) 100 mm
Longitud de la mesa 400 mm
Anchura de la mesa 76 mm
Longitud del lienzo 550 mm
Anchura del lienzo 45 mm
Angulo de debito en grados: 15°, 22,5°, 30°, 36°, 45°, 90°

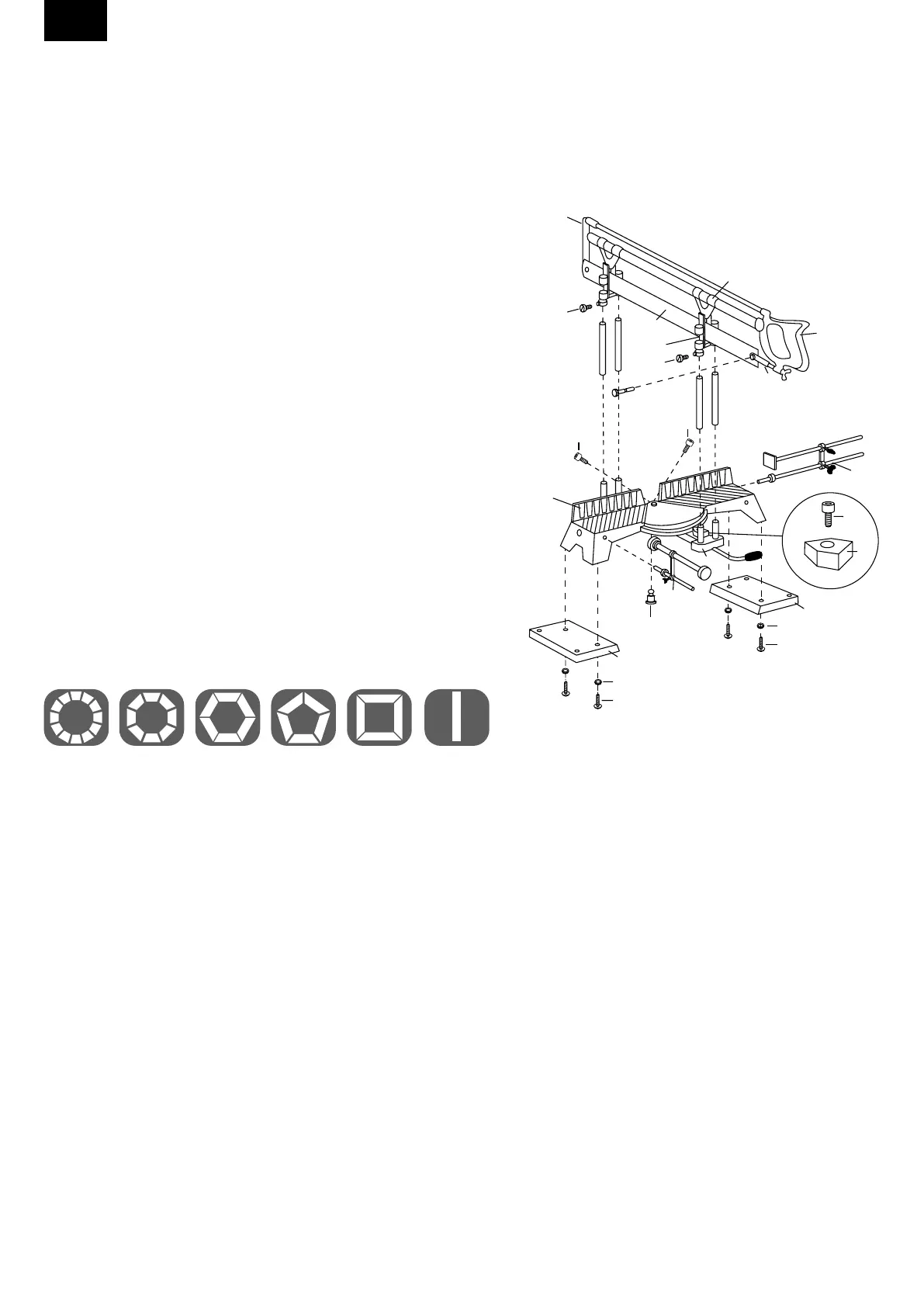

Lista de accesorios
1. Torno de banco horizontan 10. Sensor de posicion
2. Torno de banco vertical 11. Tornillo sensor de posicion
3. Tornillo de ajuste 12. Mesa de debito
4. Plataforma de fundacion 13. Pernos lienzo
5. Arandela 14. Maneje aserradero
6. Tornillo de silla 15. Soporte aserradero
7. Tabla de esquina 16. Lienzo de aserrador
8. Eje de angulo 17. Boquilla de guia
9. Tornillo de ajuste del eje del angulo 18. Pieza de nal aserradero
Datos tecnicos
1. Mesa de debito: Mesa estable de debito de hierro de muy buena calidad, cubierta con pintura anticorosion .
Ademas del bloqueo automatico en el angulo seleccionado, conforme al imagen mas arriba indicada,
mediante la accion del tornillo se puede regular cualquier otro angulo de debito deseado.
2. Lienzo de aserrador: Maneje con lienzo de aserradero que puede ser cambiado:
Aserradero equipado con lienzo de aserradero reglable estandar. Para hierro que debe ser montado un
lienzo de aserradero especial (que no esta contenida en el paquete de envio).
3. Regulacion de la profundidad de recorte: La profundidad de recorte deseada puede ser regulada con la ayuda de los tornillos.
4. Escala de guia: Cuatro escalas de guia aseguran una guia solida y exacta del cuadro de aserradero.
Indicaciones de ajuste
Le rogamos que lean con atencion las indicaciones y que veriquen, antes del montaje, si existen todas piezas individuales mencionadas.
1. Primero coloquen las plataformas de fundacion (4) en los cabos de la mesa de debito (12) y ajustenlas con los tornillos de silla (6).
2. Introducen el eje de angulo (8) en el oricio redondo de la tabla de esquina (7). Posicionen la mesa debito (12) tanto que su parte inferior
indique arriba. Golpeen luego con cuidado el eje de angulo (8), con un martillo de madera, en la mesa de debito (12) y jen el eje de angulo
(8) con el tornillo de regulacion del eje de angulo (9) mediante el oricio de la tabla de esquina (7). Fijen el sensor de posicion (10) con el
tornillo (11) de la tabla de esquina (7). Luego monten los dos tornillos de regulacion (3) tanto que la tabla de esquina (7) este conjunta fuerte y
durable con la mesa de debito.
Observacion: La dimension de la distancia entre la parte izquierda, la parte derecha, la parte superior y la parte inferior de la tabla de esquina
(7) y la mesa de debito no debe ser exageradamente grande, para obtener una posicion vertical entre el cuchillo dentado y la mesa de debito.
3. Regulen la profundidad de debito con la ayuda de la escala de guia y jen el tornillo de regulacion (3). Regulen el soporte de aserradero (15)
con la ayuda de la escala de guia.
4. Tornillen el torno de banco vertical (2) y el torno horizontal (1) de la mesa de debito (12) en funcion de la regulacion deseada.
