Montageanleitung und Gebrauchsanweisung für Gehrungssäge
Bitte lesen Sie die Montageanleitung aufmerksam durch.
Anwendungsfeld
Dieses Produkt ist geeignet für Multi-Winkel-Schnitte von verschiedenen Materialarten wie z.B. Holz, Plastik, Aluminium u.s.w.
Spezikation
Schnittbreite bei 90° 160 mm
Schnittbreite bei 45° 110 mm
Schnitthöhe (max.) 100 mm
Tischlänge 400 mm
Tischbreite 76 mm
Blattlänge 550 mm
Blattbreite 45 mm
Einschnittswinkelgrad: 15°, 22,5°, 30°, 36°, 45°, 90°
Zubehörliste

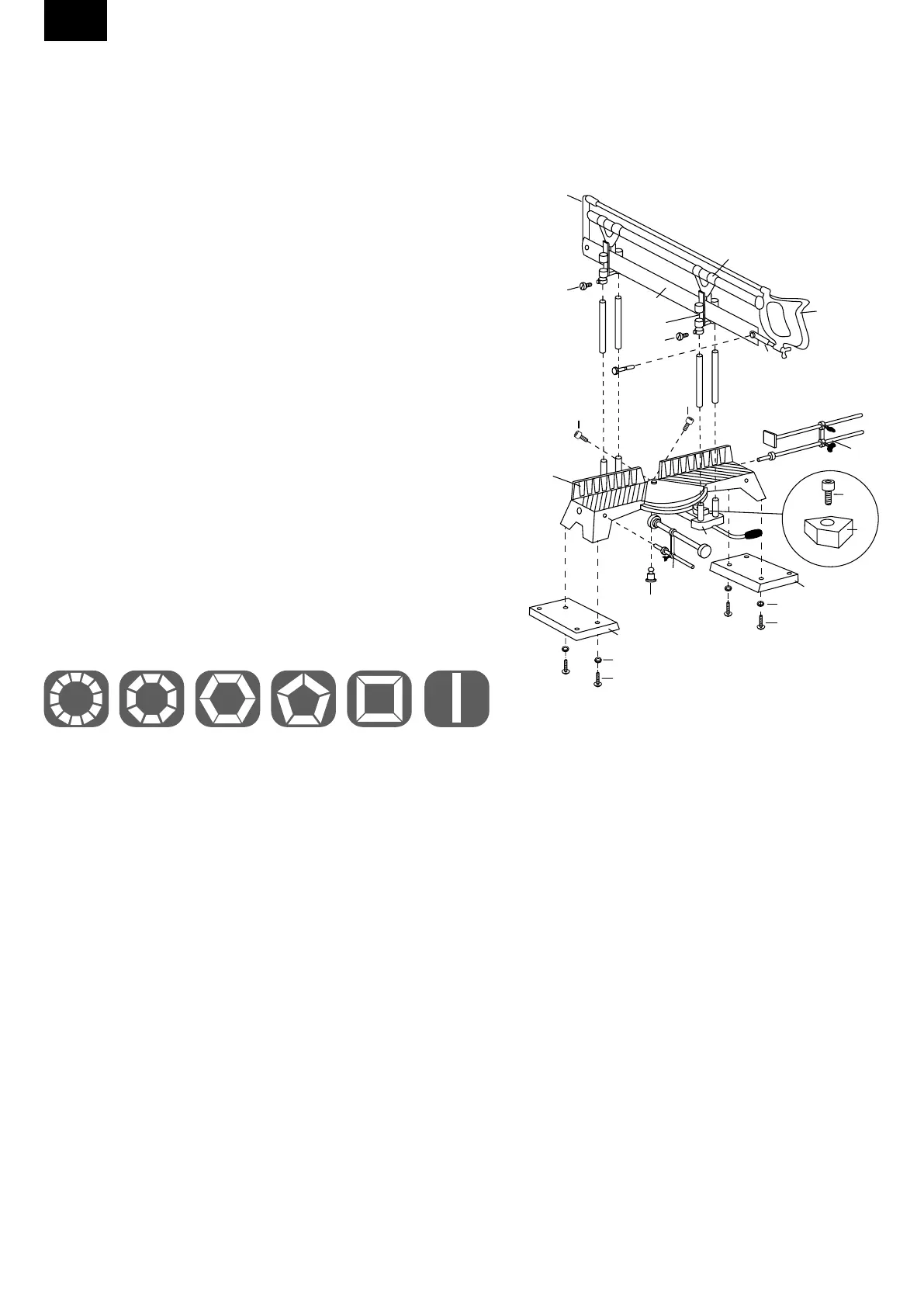

1. Horizontaler Schraubstock 10. Positionsgeber
2. Vertikaler Schraubstock 11. Positionsgeberschraube
3. Einstellschraube 12. Sägetisch
4. Bodenplattform 13. Bolzen von Sägeblatt
5. Unterlegscheibe 14. Sägegri
6. Sitzschraube 15. Sägehalterung
7. Winkelblech 16. Sägeblatt
8. Winkelachse 17. Führungsaufsatz
9. Einstellschraube der Winkelachse 18. Sägeendstück
Technische Daten
1. Sägetisch: Stabiler Sägetisch aus qualitativ hochwertigem Gusseisen und mit Rostschutzlack beschichtet.
Außer der automatischen Einrastung der Winkel, wie oben gezeigt, kann durch Betätigen der Schraube
auch jeder weitere gewünschte Grad eingestellt werden.
2. Sägeblatt: Handgri mit auswechselbarem Sägeblatt: Säge ausgestattet mit standardgemäß einstellbarem Sägeblatt.
Für Eisen muss ein spezielles Sägeblatt benutzt werden (nicht im Lieferumfang enthalten).
3. Schnitttiefeneinstellung: Die gewünschte Schnitttiefe kann mit den Einstellschrauben eingestellt werden.
4. Führungsleiste: Vier Führungsleisten gewährleisten eine exakte, solide Führung des Sägebügels.
Einstellanweisung
Bitte lesen Sie die Anweisungen sorgfältig durch und überprüfen vor der Montage, ob alle aufgeführten Einzelteile vorhanden sind.
1. Legen Sie zuerst die Bodenplattformen (4) an die Enden des Sägetisch (12) und befestigen diese mit den Sitzschrauben (6).
2. Setzen Sie die Winkelachse (8) in das runde Loch des Winkelblechs (7). Wenden Sie den Sägetisch (12) so, dass der Boden aufwärts zeigt.
Schlagen Sie nun vorsichtig die Winkelachse (8) mit einen Holzhammer in den Sägetisch (12) und befestigen Sie die Winkelachse (8) mit
der Einstellschraube der Winkelachse (9) durch das Loch des Winkelblechs (7). Befestigen Sie den Positionsgeber (10) mit der Schraube (11)
an dem Winkelblech (7). Nun montieren Sie die zwei Einstellschrauben (3) so, dass das Winkelblech (7) verlässlich und dauerhaft mit dem
Sägetisch verbunden ist.
Anmerkung: Das Spaltmaß zwischen den linken, rechten, oberen und unteren Teilen des Winkelblechs (7) und dem Sägetisch sollten nicht
übermäßig sein, um eine lotrechte Position zwischen dem Sägemesser und dem Sägetisch zu erhalten.
3. Stellen Sie die Schnitttiefeneinstellung mithilfe der Führungsleiste ein und befestigen Sie die Einstellschraube (3). Stellen Sie die
Sägehalterung (15) mithilfe der Führungsleiste ein.
4. Schrauben Sie den vertikalen Schraubstock (2) und horizontalen Schraubstock (1), je nach gewünschter Einstellung, an den Sägetisch (12).
