12
15°
8
22,5°
6
30°
5
36°
4
45°
90°
4
8
9
12
1
2
3
3
15
17
14
13
16
18
10
11
7
5
6
4
5
6
9
16Art.Nr. 22676937 03/2018
FI
Jiirisahan asennus- ja käyttöohjeet
Ennen käyttöä lue huolellisesti käyttöohjeet.
Käyttöalue
Tämä tuote sopii eri materiaalien, kuten puu, muovi, alumiini jne. monikulmaiseen leikkaukseen.
Määrittely
Leikkuuleveys 90° 160 mm
Leikkuuleveys 45° 110 mm
Leikkuukorkeus (max.) 100 mm
Pöydän pituus 400 mm
Pöydän leveys 76 mm
Terän pituus 550 mm
Terän leveys 45 mm
Leikkauskulmat: 15°, 22,5°, 30°, 36°, 45°, 90° astetta.

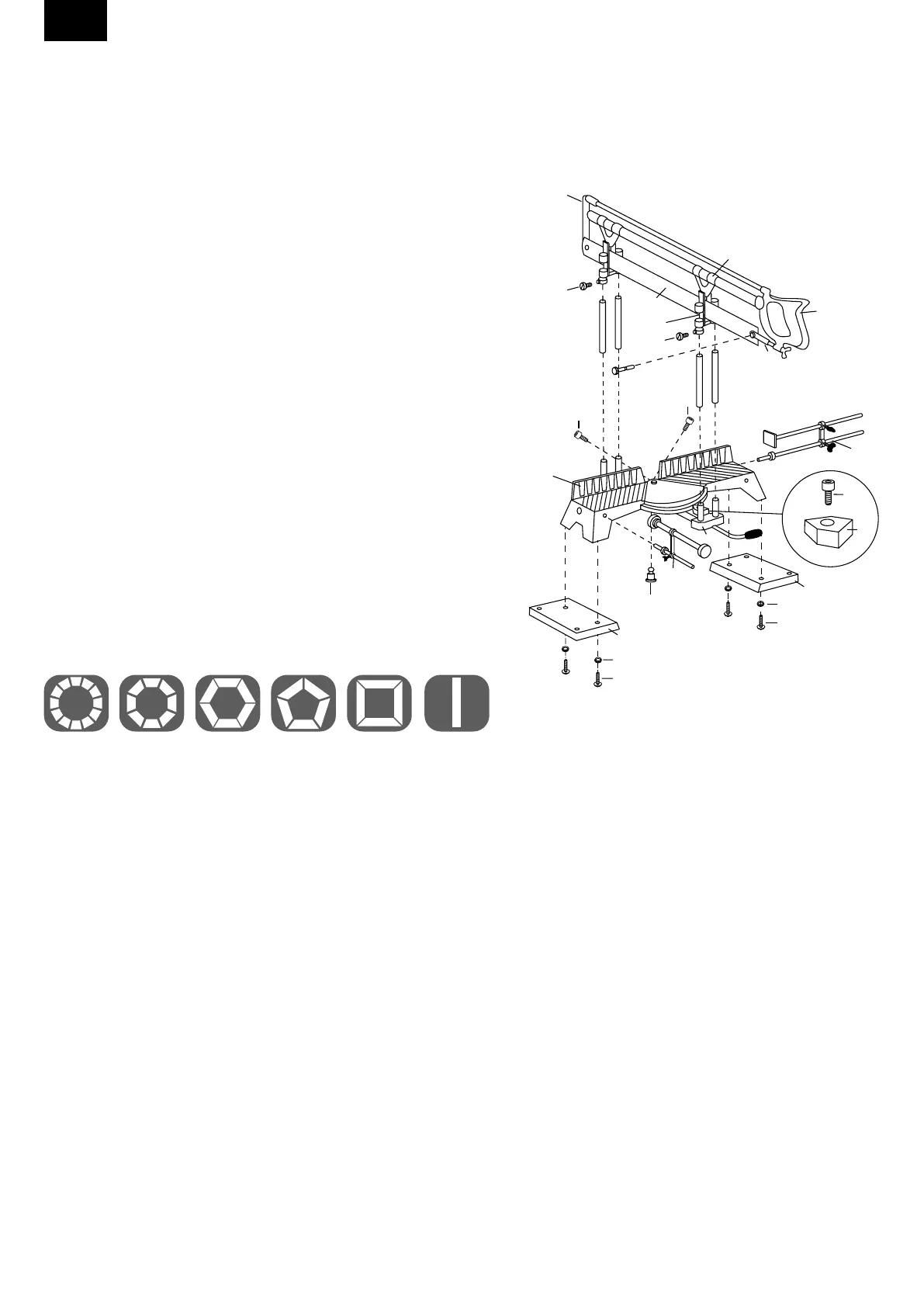

Tarvikkeiden luettelo
1. Ruuvipuristin (vaakasuora) 10. Asentoanturi
2. Ruuvipuristin (pystysuora) 11. Asentoanturi ruuvi
3. Säätöruuvi 12. Leikkuupöytä
4. Pohja 13. Teräpultit
5. Pesuri 14. Jiirisaha kahva
6. Istuin ruuvi 15. Jiirisaha tuki
7. Lauta 16. Terä
8. Akselin kulma 17. Opas
9. Akselin kulman säätöruuvi 18. Loppu
Tekniset tiedot
1. Leikkuupöytä: Vakaa leikkuupöytä korkealaatuisesta valuraudasta, päällystetty korroosionestomaalilla.
Valitussa kulmassa olevan automaattisen lukituksen lisäksi, kuten edellä on esitetty, muu haluttu
sahauskulma voidaan säätää ruuvilla.
2. Terä: Kahva ja terä, jonka voi vaihtaa:
Saha varustettu sahanterällä, säädettävä normaalisti. Raudan tapauksessa on asennettava erikoisterä
(joka ei sisälly toimitukseen).
3. Leikkauksen syvyydensäätö: Leikkuusyvyyttä voidaan säätää ruuveilla.
4. Sivuohjain: Neljä sivuohjainta varmistaa sahan kehyksen vankan ja tarkan ohjauksen.
Ohjaus vinkkejä
Lue ohjeet huolellisesti ja tarkista ennen asennusta, että sinulla on kaikki yksittäiset osat lueteltu.
1. Aseta ensin pohjat (4) leikkuupöydän päihin (12) ja kiinnitä istuin ruuveilla (6).
2. Aseta akselin kulma (8) laudan (7) pyöreään reikään. Aseta leikkuupöytä (12) siten, että sen pohja osoittaa ylöspäin. Lyö sitten varovasti akselin
kulma (8) puisella vasaralla leikkuupöytään (12), ja kiinnitä akselin kulma (8) säätöruuvilla (9) laudan reiän läpi (7). Kiinnitä asentoanturi (10)
laudan (7) ruuvilla (11). Asenna kaksi säätöruuvia (3) siten, että lauta (7) on yhdistetty vahvasti ja kestävästi leikkuupöytään.
Huomautus: laudan (7) vasemman puolen, oikean puolen, ylä- ja alareunan ja leikkuupöydän välinen etäisyys ei saa olla liian suuri, jotta
saadan pystyasento sahalaitaisen veitsen ja leikkuupöydän välillä.
3. Säädä sahaussyvyys sivuohjaimella ja kiinnitä säätöruuvi (3). Säädä jiirisahan tuki (15) sivuohjaimen avulla.
4. Ruvaa pystysuora ruuvipuristin (2) ja vaakasuora ruuvipuristin (1) leikkuupöytään (12), halutusta säädöstä riippuen.
