Version 28-02-2018 | Page/ Seite 29 www.dunkermotoren.com
BG 95 mating connector with cable BG 95 Anschlussleitung mit Stecker
Für die Motoren BG 95 mit 6-poligem Poweranschluss-
stecker und 12-poligem Signalanschlussstecker stehen
passende, vorkonfektionierte Anschlussleitungen in
verschiedenen Längen ab Lager zur Verfügung. Die Lei-
tungen sind auf einer Seite mit einer entsprechenden 6-,
12-poligen Dose anschlussfertig konfektioniert. Auf der
anderen Seite sind die Leitungen glatt abgeschnitten.
For the BG 95 motors with 6-pin power connector and
12-pin signal connector, pre-assembled connection
cables are available from stock in various lengths. At
one end these cables are already equipped with the
appropriate 6-, 12-pin connector. The other cable end is
smoothly cut o.

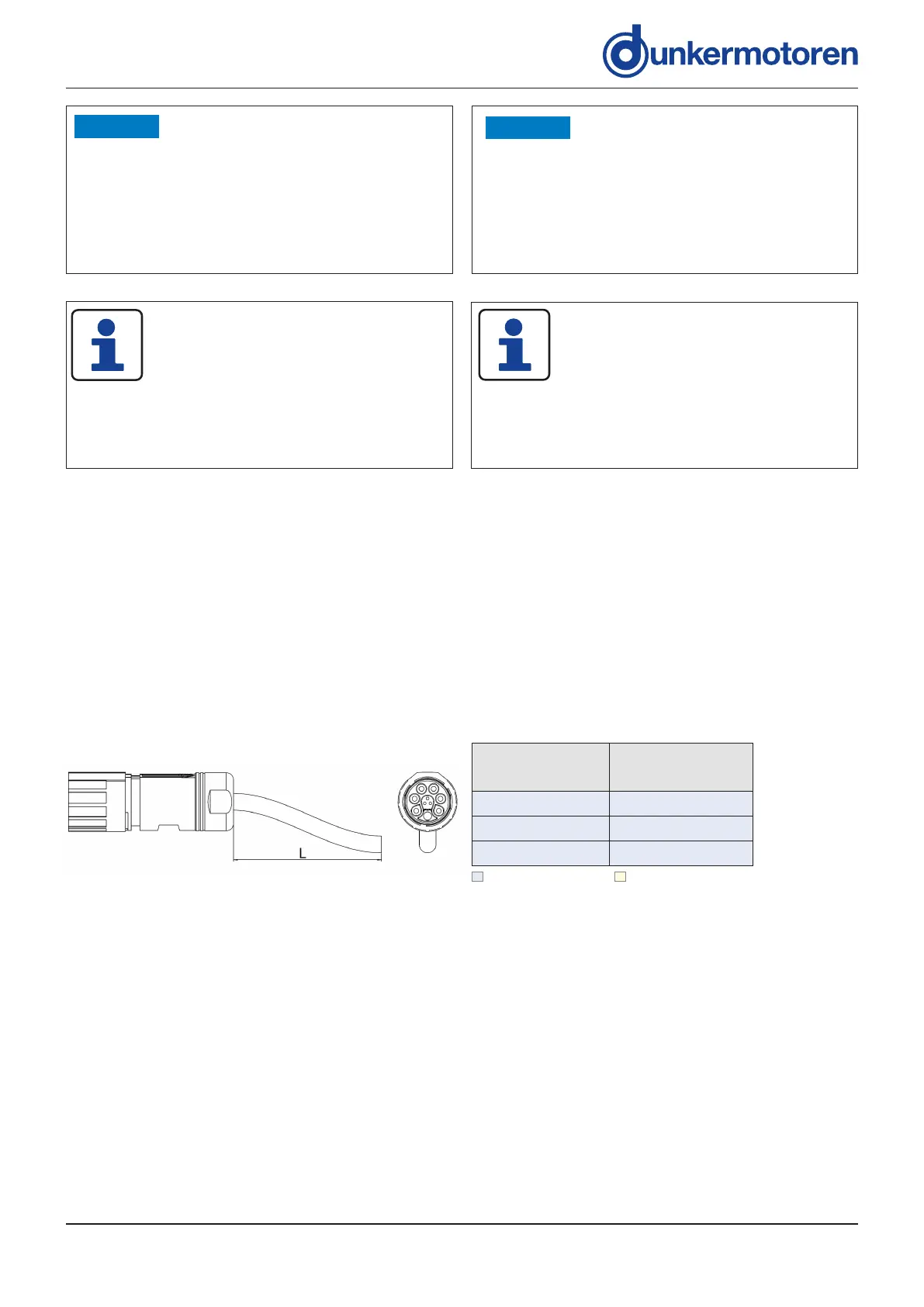

Power mating connector BG 95/
Gegenstecker Leistung BG 95
Cable length L/
Leitungslänge L
Order number/
Bestellnummer
1.5 m 27573.41530
3 m 27573.41531
10 m 27573.41532
Cable lengths power BG 95/
Kabellängen Leistung BG 95
Turning the connector more than the
specied rotation angle may cause a
short circuit, short circuit to frame or
malfuntion caused by unxed wires at
the solder point.
Verdrehen des Motorsteckers über
den vorgegebenen Drehwinkel kann
zu Kurzschluss, Körperschluss oder
einer Fehlfunktion durch gelöste Lit-
zen an den Lötstellen führen.
» Do not turn the plug more than
+103/-222°
» Stecker maximal um +103/-222°
drehen
HINWEIS
NOTICE
The angular position of the motor
connector can be changed gradually
by direct turning. It is not necessary to
loosen or tighten screws.
Dierent angle positions are available
on request.
Die Änderung der Winkellage des Mo-
torsteckers erfolgt schrittweise durch
direktes Drehen. Ein Lösen oder
Anziehen von Schrauben ist nicht
notwendig.
Abweichende Winkelpositionen sind
auf Anfrage möglich.
Preference/ Vorzugsreihe On request/ auf Anfrage
