Turning the connector more than the
specied rotation angle may cause a
short circuit, short circuit to frame or
malfuntion caused by unxed wires at
the solder point.
Verdrehen des Anschlusssteckers
über den vorgegebenen Drehwinkel
kann zu Kurzschluss, Körperschluss
oder einer Fehlfunktion durch gelöste
Litzen an den Lötstellen führen.
» Do not turn the plug more than
+/-90°
» Stecker maximal um +/-90° dre-
hen
HINWEIS
NOTICE
Um das Signalanschlusskabel ordnungsgemäß am
Stecker anzubringen, achten Sie bitte auf die Kodierung
im Stecker und Anschlusskabel.
For attaching the connector correctly to the plug, please
look for the notch on the connector and the plug.

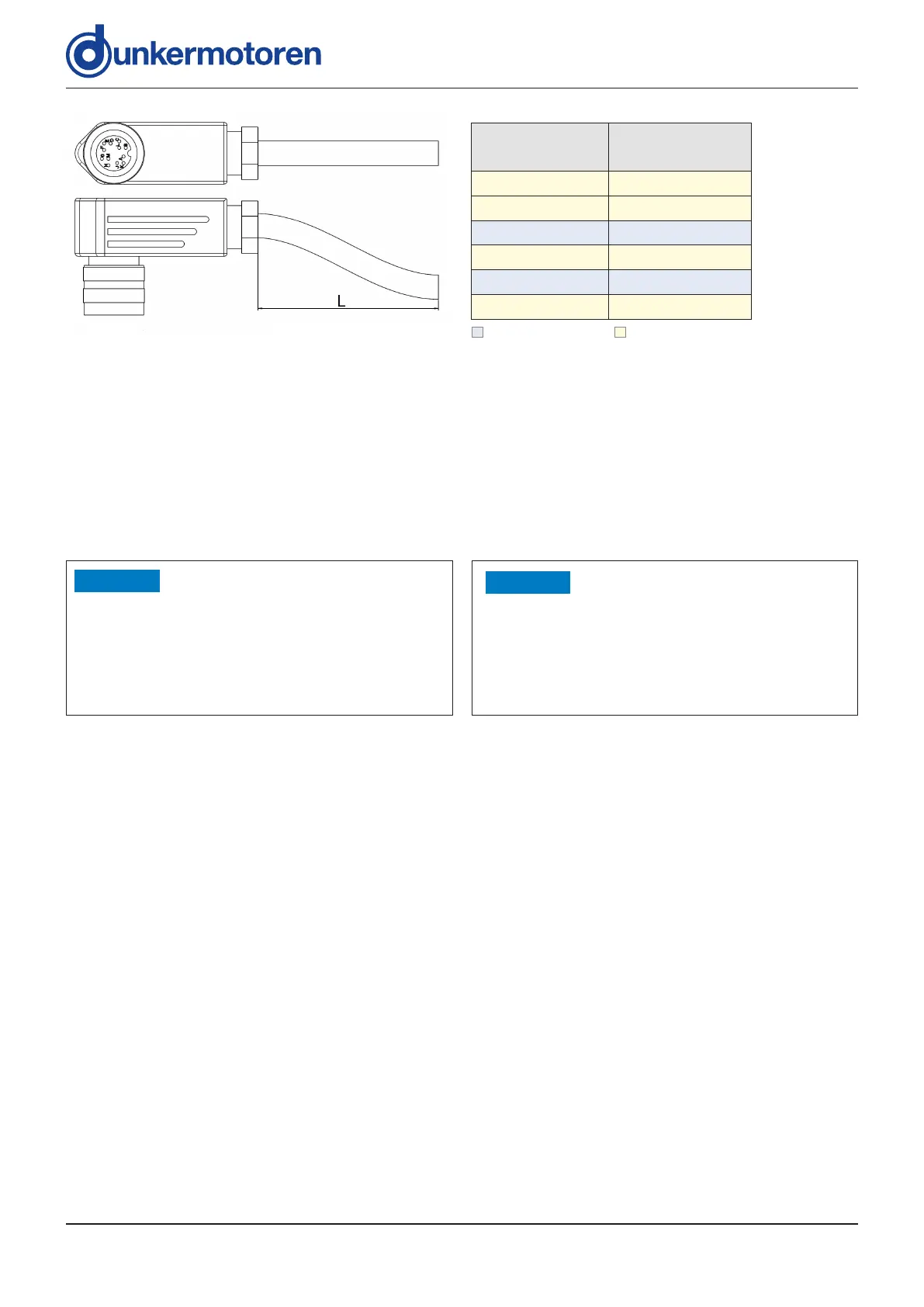

Signal mating connector BG 95 -
angled position adjustable/
Gegenstecker Signale BG 95 -
Winkelposition einstellbar
Cable length L/
Leitungslänge L
Order number/
Bestellnummer
0.5 m 27573.40655
1 m 27573.40653
3 m 27573.40650
6 m 27573.40654
10 m 27573.40651
15 m 27573.40652
Cable lengths signal BG 95 (incremental)/
Kabellängen Signale BG 95 (Inkremental)
Preference/ Vorzugsreihe On request/ auf Anfrage
