L'allacciamento deve essere effettuato da personale autorizzato e qualificato,
nel rispetto delle leggi vigenti in materia e con l'utilizzo di materiale appropriato
e prescritto.
L'apparecchiatura viene fornita con tensione di funzionamento a 400V/3N/PE,
commutabile a 230V/3/PE (vedi schemi elettrici allegati). Prima di eseguire qual-
siasi intervento disattivare l'alimentazione elettrica generale.

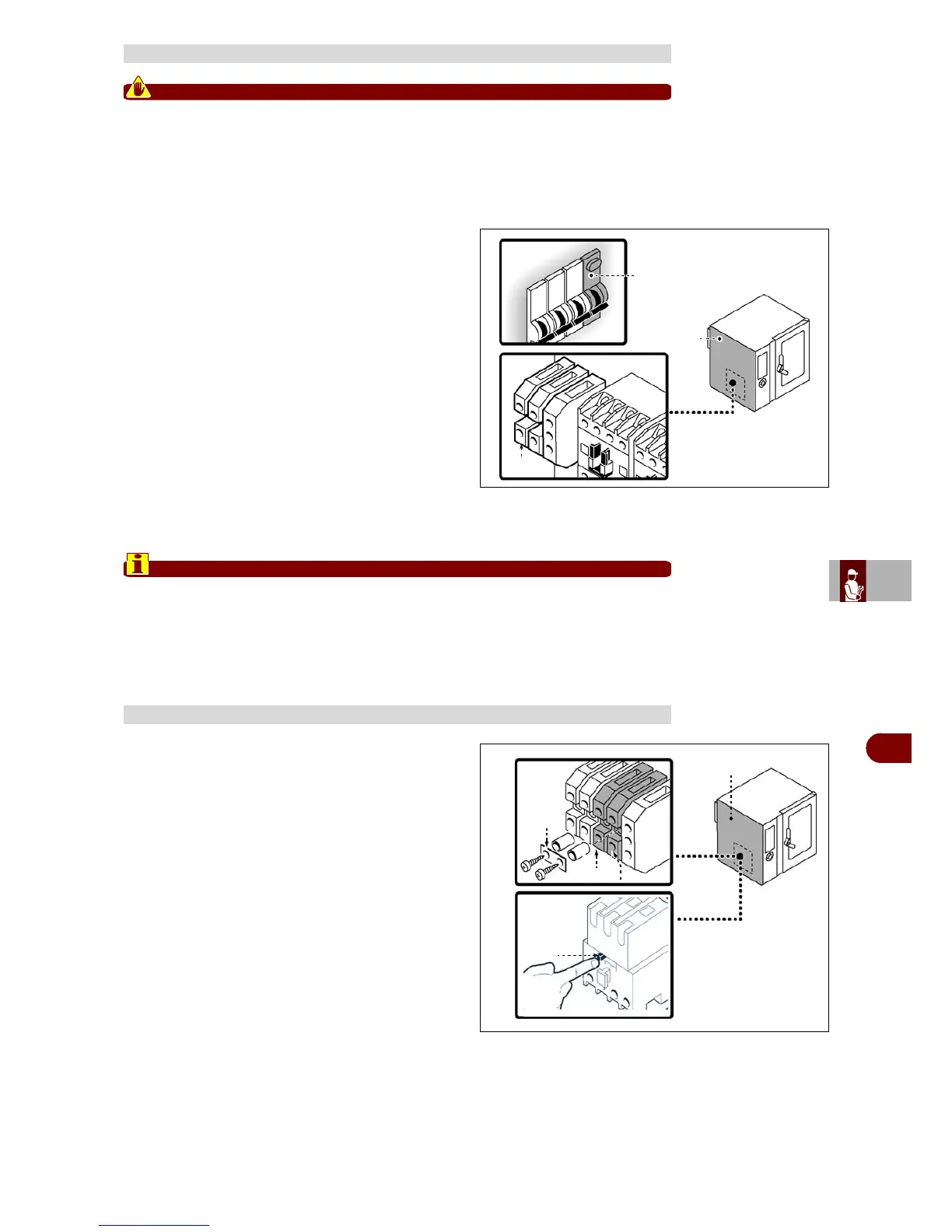

Effettuare l'allacciamento dell'apparecchiatura alla
rete elettrica di alimentazione nel modo indicato.
1–Installare, se non è presente, un interruttore sezi-
onatore automatico (B) vicino all'apparecchiatura con
le seguenti caratteristiche.
–Sganciatore magnetotermicotermico (per regolazi-
one vedi tabella a pag. 4)
–Classe B o C (IEC 898)
–Sganciatore differenziale regolato a 30 mA
2–Svitare le viti e smontare il pannello laterale (A).
3–Collegare l'interruttore automatico sezionatore (B)
alla morsettiera (C) dell'apparecchiatura e alla rete elet-
trica di alimentazione, secondo le indicazioni riportate
nello schema elettrico in fondo al manuale e utilizzando
un cavo con le seguenti caratteristiche.
–Peso:
del tipo H05RN-F (designazione 245 IEC 57)
–Temperatura di utilizzo:
; 70°C.
In fase di allacciamento fare attenzione al collegamento dei cavi di neutro e di
terra.
4–Rimontare il pannello (A) e riavvitare le viti ad operazione ultimata.
Per questa operazione procedere nel modo indicato.
1–Disattivare l'alimentazione elettrica generale.
2–Svitare le viti per smontare il pannello laterale (A).
3–Inserire il ponte (B) per collegare elettricamente i
morsetti (C-D) (vedi schemi elettrici allegati).
4–Agire sulla leva (E) per tarare il salva motore a 4 A.
ALLACCIAMENTO ELETTRICO
TRASFORMAZIONE ALIMENTAZIONE ELETTRICA
