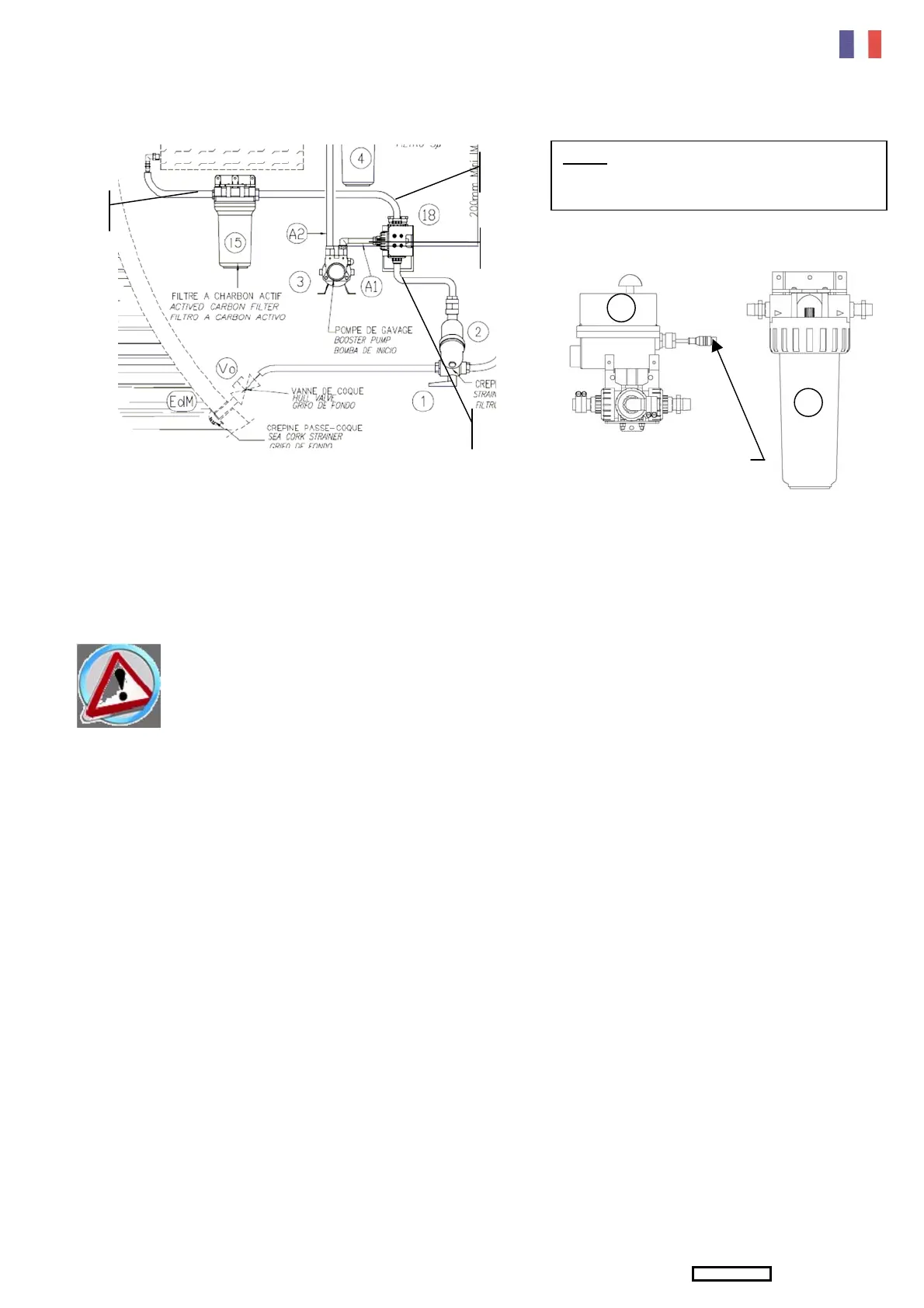

4.5 – LE RINÇAGE SEMI-AUTOMATIQUE
INSTALLATION
Le rinçage semi automatique est à installer entre le réseau sous pression d’eau douce, la vanne 3 voies de prise d’eau de mer (1) et la
pompe BP.
1. Connecter à un réseau en charge à l’entrée A du filtre charbon actif (15). Ce filtre permet de déchlorer l’eau stockée dans le
réservoir pour protéger la membrane qui à une tolérance au chlore très faible.
2. Connecter la sortie B du filtre charbon actif (15) à l’entrée B de la vanne 3 voies motorisée (18)
3. Connecter la sortie du filtre crépine (2) à l’entrée C de la vanne 3 voies motorisée (18).
4. Connecter la sortie D de la vanne 3 voies motorisée (18) à la pompe de gavage (3).
Attention lors de l’installation du kit de rinçage semi auto, veillez à bien respecter les consignes d’installation et
surtout à éviter les pièges à air.
Nous ne garantissons pas le fonctionnement si le raccordement est simplement en charge sur le réservoir.
BRANCHEMENT ELECTRIQUE
Le rinçage semi automatique se branche sur le coffret électrique à l’aide d’un connecteur rapide.
NOTA : Le réseau en charge doit fournir au minimum :
- 600 l/h pour le modèle 60l/h
- 300 l/h pour le modèle 30l/h
D
C
B
B
B C
A
D
18
15
Connecteur ra
ide
