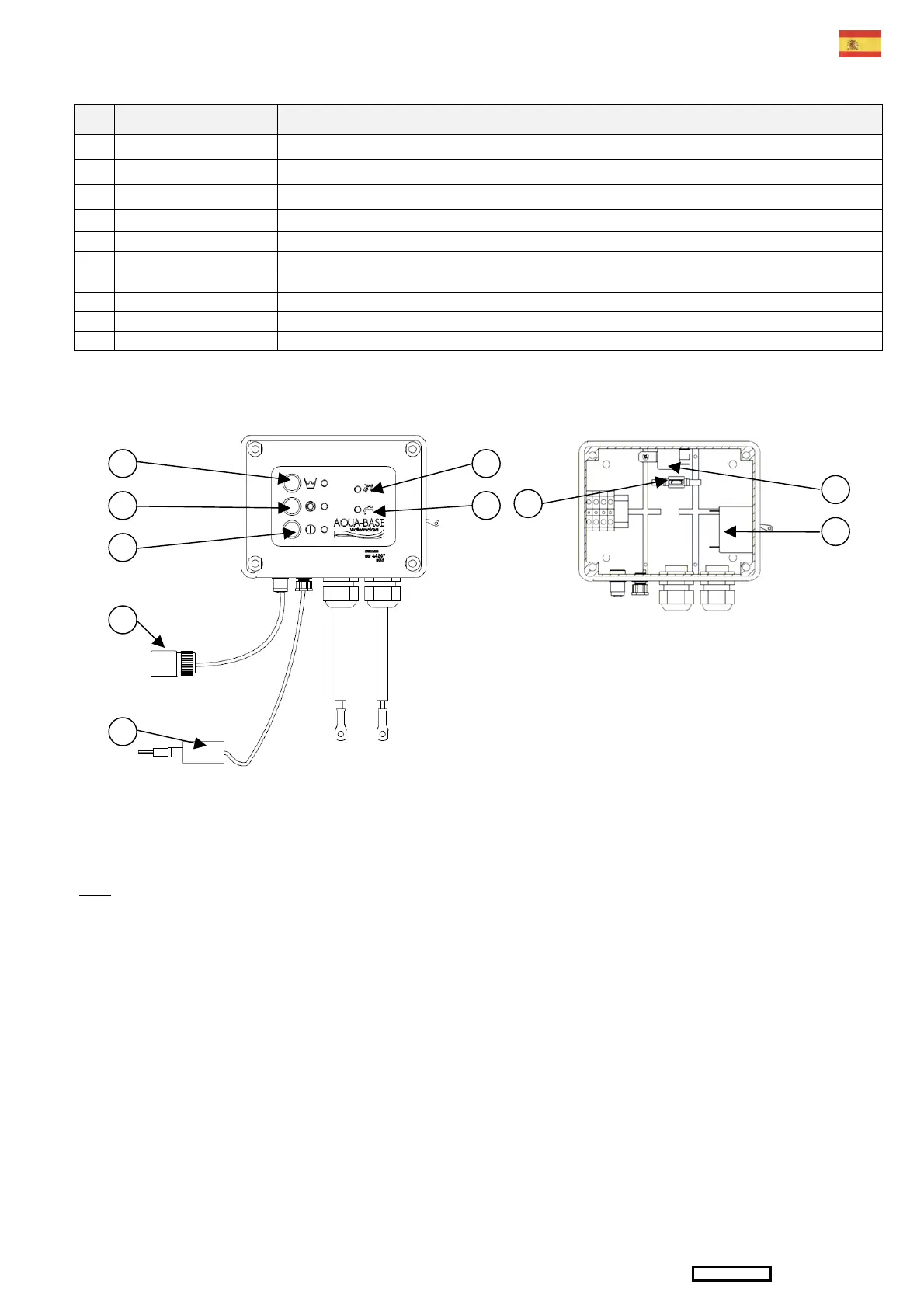

3.4 – CIRCUITO ELÉCTRICO Y CUADRO DE MANDO
REP. DESCRIPCIÓN FONCIÓN
14* Conectador de válvula Conexión de la válvula de rechazo a la carta salinómetro.
17 Sonda salinómetro Mide la salinidad del agua producida.
30 Interruptor Verde Puesta en marcha del aparato y indicación de marcha con un chivato incorporato.
31 Interruptor Rojo Parada general del aparato.
32 Chivato rechazo LED rojo indicando que la válvula de rechazo está en posición « rechazo ».
33 Chivato producción LED verde indicando que la válvula de rechazo está en posición « producción ».
34 Cortacircuitos Protección del motor eléctrico en caso de problema de tension, corte general.
36 Fusible salinómetro Protección de la carta salinómetro.
37 Repetidor KM1 Alimenta el motor eléctrico.
41 Interruptor Azul Parada de producción y lanzamiento de un enjuague semi automático temporizado
Es preconizado de instalar el cuadro de mando cerca del aparato para facilitar las operaciones de
mantenimiento.
NB : Es posible de instalar un mando a distancia (ver página siguiente)
30
41
31
14*
17
33
32
36
37
34
