3.5 – BOITIER DE COMMANDE DEPORTE (OPTION)
REP. DESIGNATION FONCTION
50 Bouton poussoir Marche Mise en route de l’appareil.
51 Bouton poussoir Arrêt Arrêt de l’appareil.
52 Bouton poussoir Rinçage Effectuer un rinçage de l’appareil.
53 Voyant vert LED verte indiquant que l’appareil est en fonctionnement.
54 Voyant jaune Indique que l’appareil est en position « rinçage ».
55 Voyant vert LED verte indiquant que l’osmoseur est en production d’eau douce vers le réservoir de stockage.
56 Voyant rouge Indique que la qualité de l’eau produite n’est pas bonne au moyen d’une LED rouge.
SHUNT ENTRE BORNE 3 ET 9 A ENLEVER SI COMMANDE A DISTANCE (voir schéma électrique en ANNEXE)

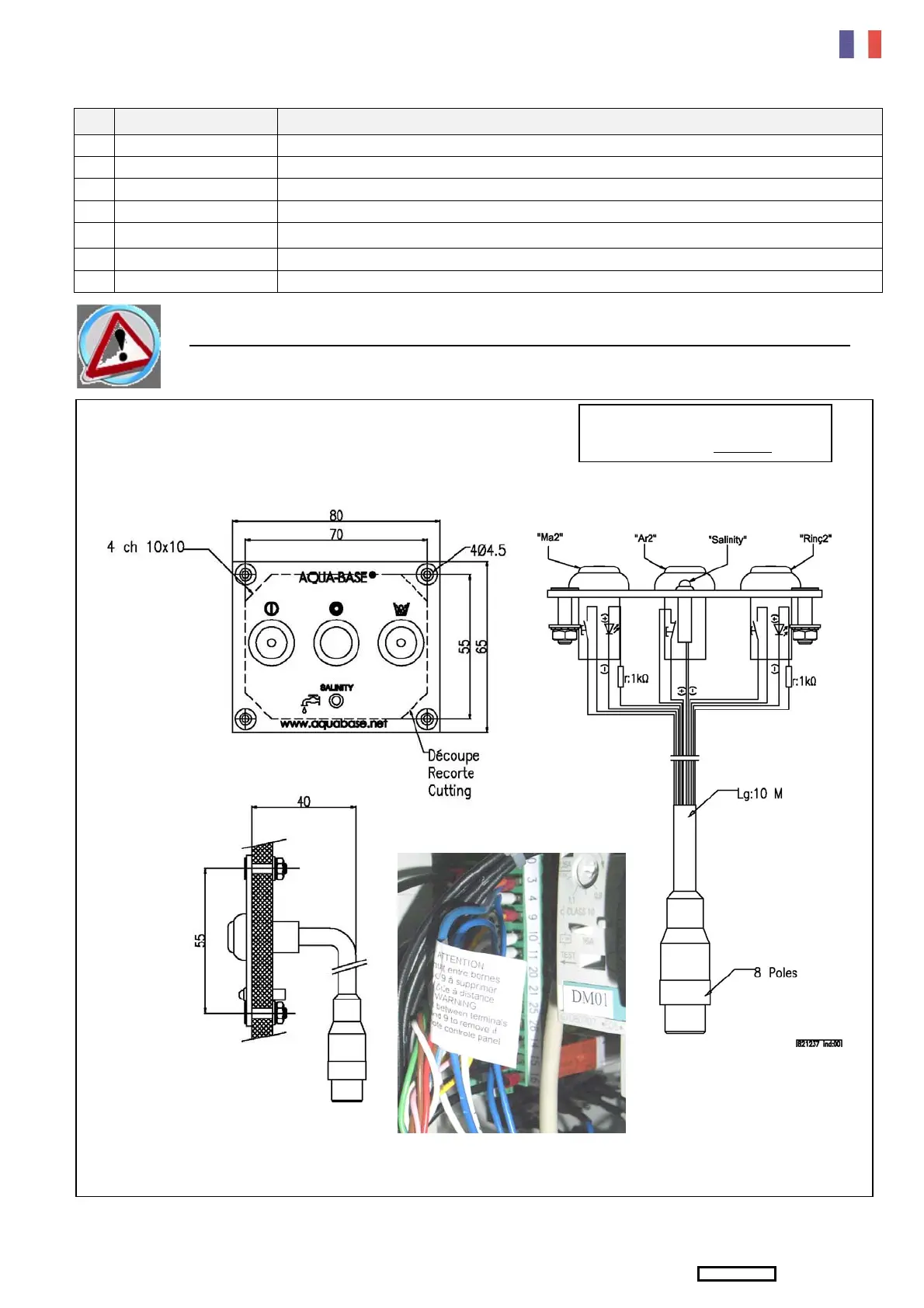

Fig. 7
Le boîtier de commande
déporté est une OPTION
SHUNT 3-9 A ENLEVER
