J:\Etude-3d\Aquaset\0-DOSSIER TECHNIQUES\1-sw-plaisance\ESW\00-ESW 0707\09- Manuels Utilisateur\DOC UTILISATEUR ESW FRUKES 2009-10-C.doc VERSION 2009-10-C FR/UK/ES Page 7/58

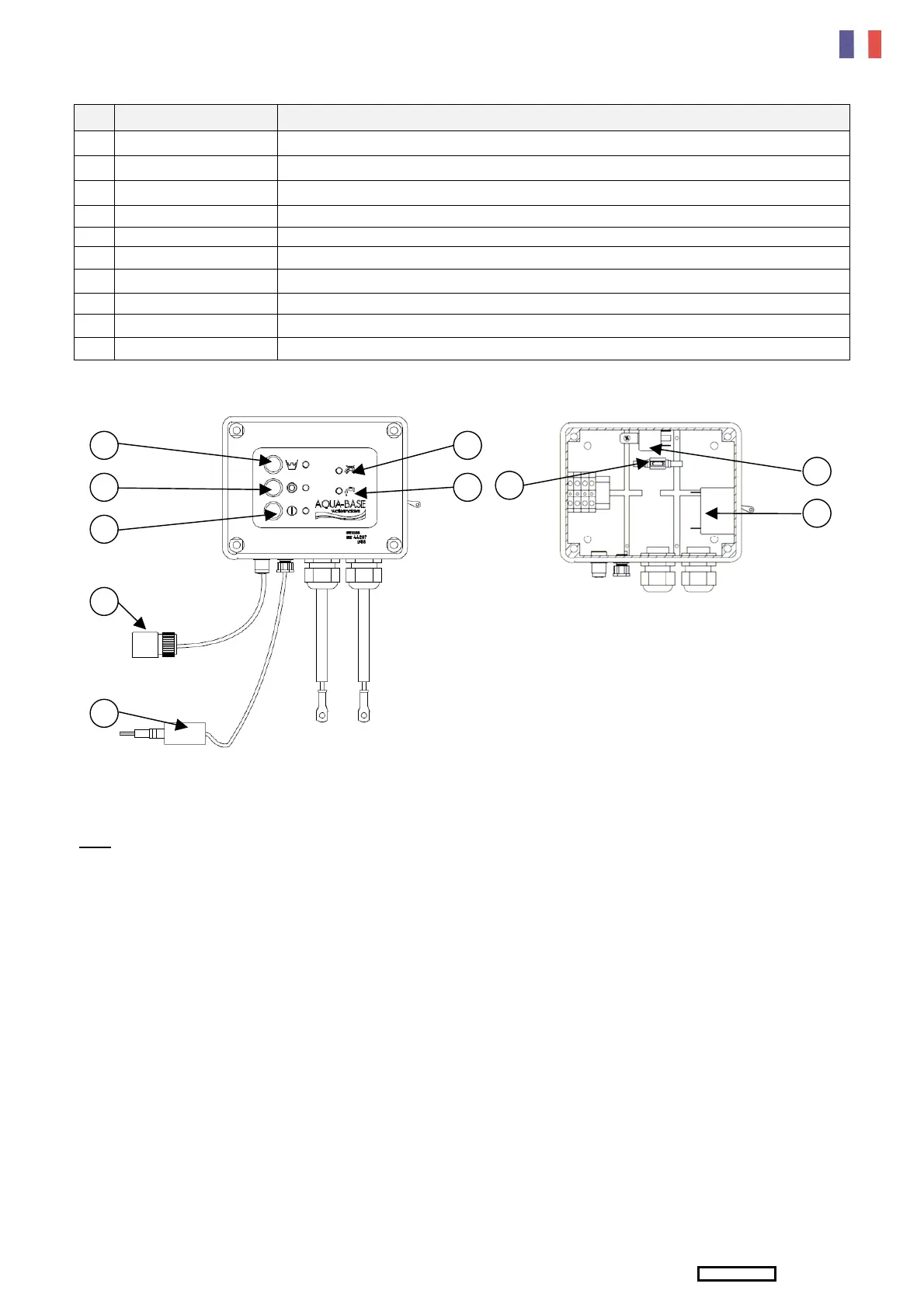

3.4 – CIRCUIT ET COFFRET ELECTRIQUE
REP. DESIGNATION FONCTION
14* Connecteur de vanne Connexion de la vanne de rejet à la carte salinométrique.
17 Sonde Salinométrique Mesure la salinité de l’eau produite.
30 Commutateur Vert Mise en route de l’appareil et indication de marche au moyen d’un voyant intégré.
31 Commutateur Rouge Arrêt général de l’appareil.
32 Voyant rejet LED rouge indiquant que la vanne de rejet est en position « rejet ».
33 Voyant production LED verte indiquant que la vanne de rejet est en position « production ».
34 Disjoncteur Protection du moteur électrique en cas de surcharge. Coupure générale…
36 Fusible salino Protection de la carte salinométrique.
37 Relais Puissance KM1 Alimente le moteur électrique.
41 Commutateur Bleu Arrêt de production lancement d’un rinçage semi automatique temporisé.
Il est préconisé d’installer le coffret à proximité de l’appareil pour faciliter les opérations de maintenance.
NB :
Il est possible d’installer une commande déportée (voir page suivante)
30
41
31
14*
17
33
32
36
37
34
