El mando a distancia es una
OPCIÓN

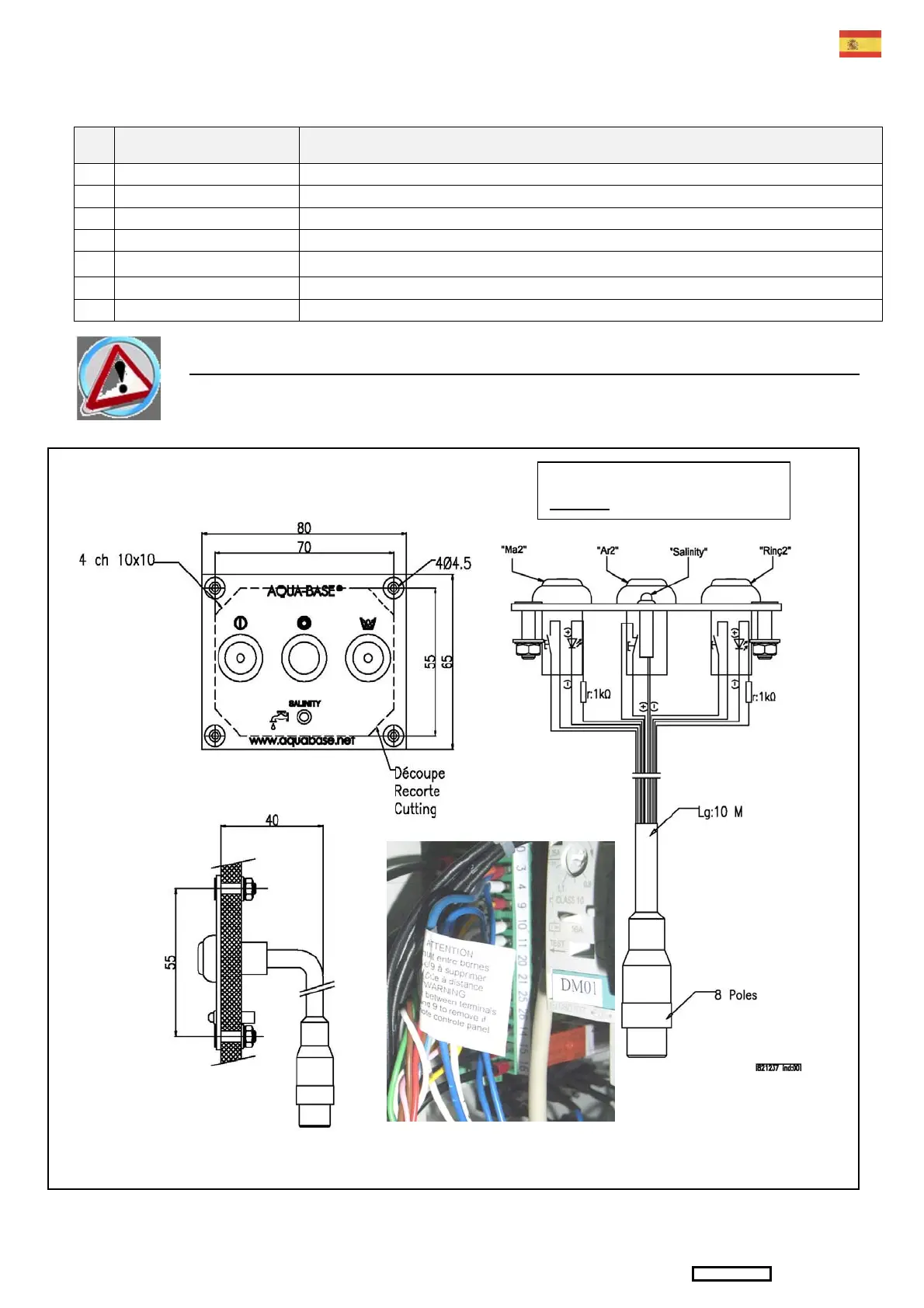

3.5 – CIRCUITO ELÉCTRICO Y MANDO A DISTANCIA
SHUNT ENTRADO TERMINALES 3 Y 9 A RETIRAR SI CUADRO A DISTANCIA (ver esqema eléctrico en ANEXO)
REP. DESCRIPCIÓN FONCIÓN
50 Commutador negro Marcha Puesta en marcha del aparato.
51 Commutador negro Parada Parada del aparato.
52 Commutador Negro Enjuague Efectuar un enjuague del aparato.
53 Commutador verde LED verde indicando que el aparato está en funcionamiento.
54 Commutador amarillo Indica que el aparato está en posición « enjuague ».
55 Commutador verde LED verde indicando que el aparato está en producción agua dulce hacia el tanque de almacenaje.
56 Commutador rojo Indica que la calidad del agua producida no es buena gracias a una LED roja.
Fig. 7
SHUNT 3-9 A RETIRAR
