4 – INSTALACIÓN DESALINIZADORA
4.1 – PREPARACION
El pasa casco y la válvula (V0) deben ser instalados por el astillero.
El pasa casco de alimentación de agua de mar (EdM) debe estar situado lo más abajo posible de la flotación, en una zona que siempre esté
sumergida durante cualquier régimen de navegación de la embarcación.
El grifo de casco (V0) tiene que estar sobre la tubería de alimentación en agua de mar, muy cerca del pasa casco.
El pasa casco de rechazo (R) tiene que estar encima de la flotación y detrás o al lado opuesto del pasa casco de entrada.
4.2 – INSTALACION DEL APARATO
Amplificador de presión y membrana : El módulo principal se debe atornillar sobre una superficie horizontal rígida. El aparato
debe obligatoriamente ser alimentado con agua prefiltrada. El módulo principal puede estar instalado en posición vertical u
horizontal.
El pasa casco de alimentación de agua de mar :
Debe en contacto con los tubos haber preconizado en el esquema de
montaje. Se aconseja colocar el pasa casco en el centro del barco y lo más profundo posible. Si la desalinizadora se utiliza
mientras el barco se desplaza, existen riesgos de descebadura (velocidad demasiado elevada para los barcos a motor).
Entonces se aconseja colocar un pasa casco de tipo "achicador" por el sentido de la marcha del barco.
El filtro tamiz (de agua de mar):
El filtro tamiz debe estar lo más cerca posible del grifo de fondo e imperativamente en carga.
El filtro 5µ :
El filtro se debe instalar verticalmente sobre un mamparo, mediante el soporte con el que está equipado. En caso
de necesidad, es posible inclinarlos ligeramente en relación a la vertical.
El depósito auxiliar :
Este depósito es utilizado para realizar los enjuagues y los diferentes tratamientos del aparato. Ver el
apartado « Parar el aparato ».
La bomba BP :
La bomba BP se debe instalar entre el filtro tamiz y el filtro 5µ, según una línea ascendente desde el filtro tamiz
para evitar entrada de aire. Se debe instalar lo más abajo posible de la línea de flotación (al menos 200mm)
para que se evite
toda desactivación. Si esta consigna no se respeta, no podemos garantizar el funcionamiento del aparato.

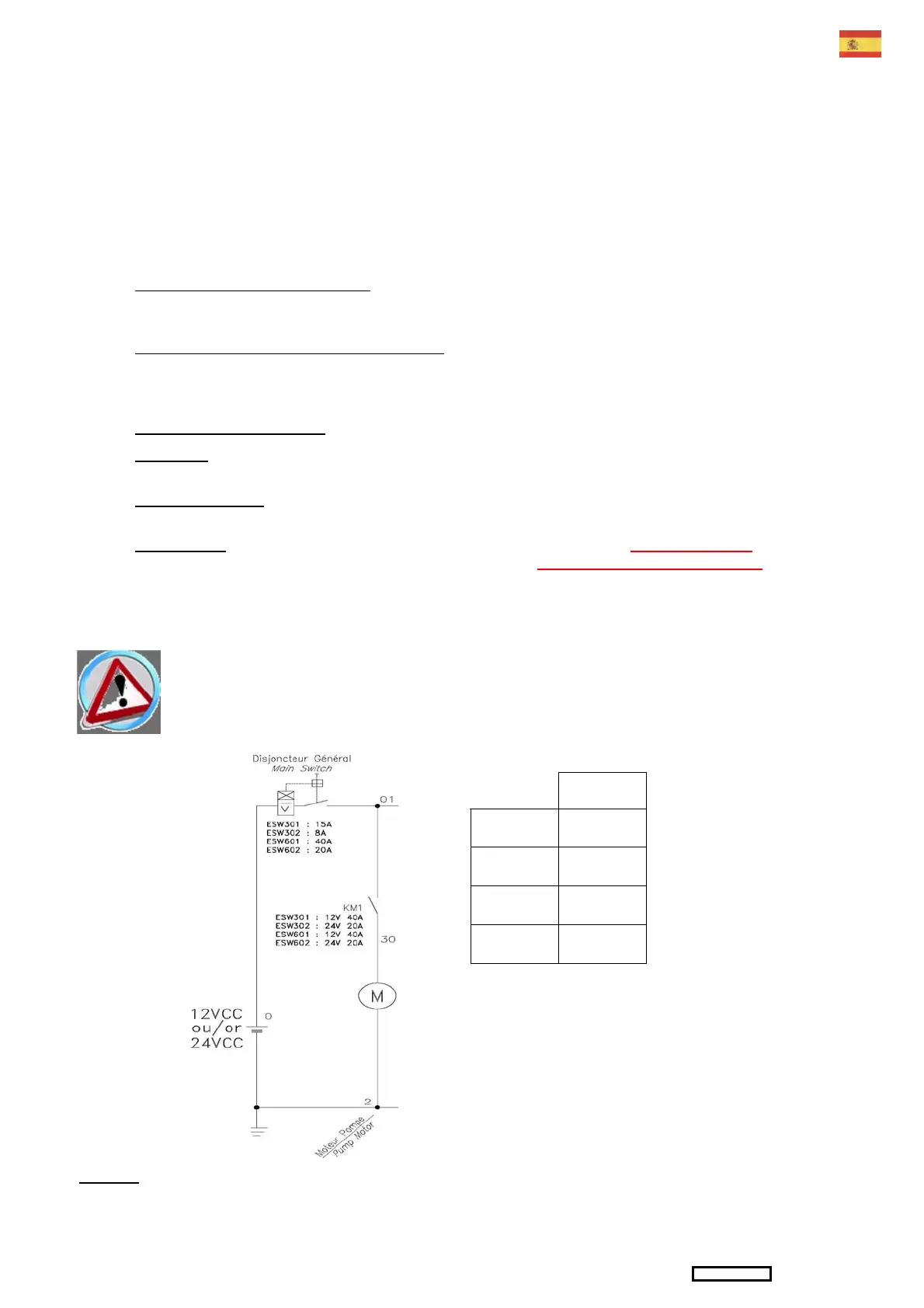

4.3 – CONEXIÓN ELÉCTRICA
- El aparato AQUA-BASE viene equipado con protección y debe conectarse con el cuadro principal, equipado de las
protecciones eléctricas necesarias. El aparato no asegura la protección de su instalación que debe ser equipada con
dispositivos conformes a la legislación en vigor.
- Ningún otro equipo puede ser alimentado a partir de la caja del AQUA-BASE.
- Comprobar previamente que la tensión de la máquina corresponde a la de la red.
Si hilo > 10m poner contacto con su agente
Atención: Una disminución de sección de hilo o un aumento de longitud engendra una caída de tensión a los
terminales del motor eléctrico y una baja de producción del sistema (consultarnos si necesidad)
Maxi Hilo :
10 metros
ESW301
12VCC
2 x 6mm²
15A maxi
ESW302
24VCC
2 x 6mm²
8A maxi
ESW601
12VCC
2 x 10mm²
40A maxi
ESW602
24VCC
2 x 6mm²
20A maxi
