6.7 Accessoires
6.7.1 Bornier
Il est possible de connecter divers accessoires câblés au bornier J7, tels que le
faisceau de sécurité, l'interrupteur électrique à clé, etc. (Fig.6.7.1).
Les connexions se présentent comme suit, de haut en bas:
1. V+ (+35 V/+24 V)
2. EB1 (Entrée du faisceau de sécurité, obligatoire)
3. 0V (0V pour faisceau de sécurité)
4. EB2 (Entrée du faisceau de sécurité)
5. 0V (Prise de terre commune aux accessoires et au faisceau de sécurité)
6. OSC (ouverture/arrêt/fermeture)
7. AUX OUT (déclencheur de sortie auxiliaire)
6.7.2 Kit autobloquant (réf. 14894)
(Indisponible avec AM-800 Classic)
Ouvrez le kit autobloquant et suivez les instructions d'installation.
6.7.3 Control Kit pour smartphone (réf. 14882)
(Indisponible avec AM-800 Classic; en option avec AM-808 Advance)
Ouvrez le Control Kit pour smartphone et suivez les instructions d'installation.

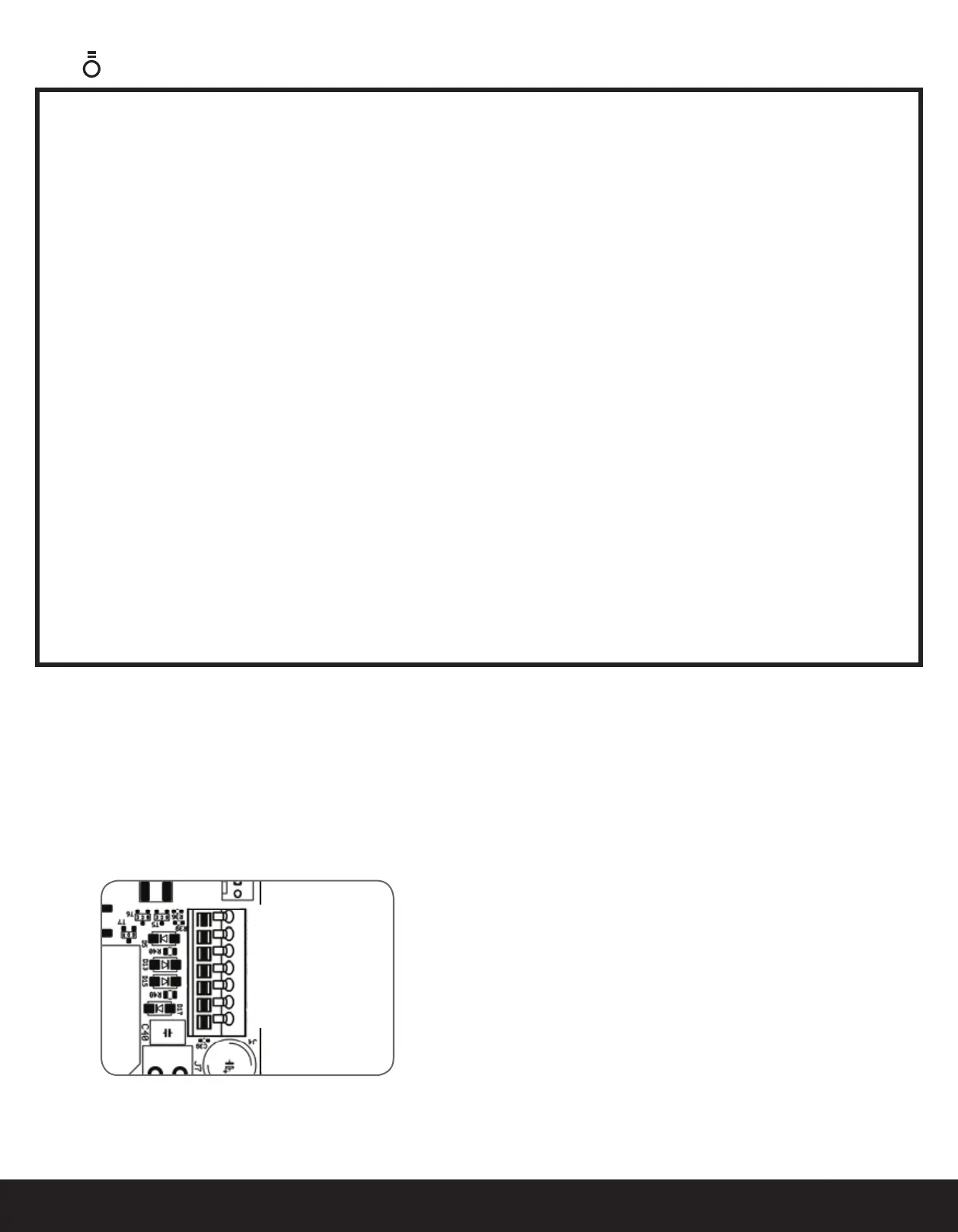

Fig.6.7.1
V+
EB1
OV
EB2
0 V
OSC
AUX
AVERTISSEMENT!
POUR RÉDUIRE LE RISQUE DE BLESSURES GRAVES, VOIRE DE
MORT:
(1) LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS D'INSTALLATION.
(2) NE LAISSEZ JAMAIS LES ENFANTS UTILISER LES COMMANDES DE LA PORTE OU JOUER AVEC. LA TÉLÉCOMMANDE
DOIT RESTER HORS DE PORTÉE DES ENFANTS.
(3) GARDEZ TOUJOURS LA PORTE EN MOUVEMENT DANS VOTRE LIGNE DE VISION, ET VEILLEZ À CE QU'ELLE RESTE
ENTIÈREMENT DÉGAGÉE JUSQU'À SA FERMETURE COMPLÈTE. PERSONNE NE DOIT SE TENIR DANS LE PASSAGE
PENDANT QUE LA PORTE EST EN MOUVEMENT.
(4) NE STATIONNEZ JAMAIS SOUS UNE PORTE PARTIELLEMENT OUVERTE.
(5) TESTEZ LE DISPOSITIF D'OUVERTURE UNE FOIS PAR MOIS. LA PORTE DOIT OBLIGATOIREMENT INVERSER SA COURSE
EN CAS DE CONTACT AVEC UN OBJET DE 25 À 40MM (1-1/2’’) (OU UNE PLANCHE DE 5X10 CM [2X4'']POSÉE À PLAT)
AU MILIEU DU PASSAGE. APRÈS AVOIR RÉGLÉ LA FORCE OU LA LIMITE DE COURSE, REFAITES UN ESSAI DU SYSTÈME
D'OUVERTURE DE PORTE. LE DISPOSITIF D'OUVERTURE DOIT ÊTRE BIEN RÉGLÉ AFIN DE RÉDUIRE LE RISQUE DE
BLESSURES GRAVES, VOIRE DE MORT.
(6) DANS LE CAS DES PRODUITS ÉQUIPÉS D'UN DÉBLOCAGE D'URGENCE, UTILISEZ-LE DANS LA MESURE DU POSSIBLE
UNIQUEMENT QUAND LA PORTE EST FERMÉE. SOYEZ PRUDENT SI VOUS ACTIONNEZ CE DISPOSITIF DE DÉBLOCAGE
ALORS QUE LA PORTE EST OUVERTE. DES RESSORTS FAIBLES OU CASSÉS RISQUENT D'ACCÉLÉRER LA FERMETURE DE
LA PORTE ET DE CAUSER DES BLESSURES GRAVES, VOIRE DE PRÉSENTER UN DANGER DE MORT.
(7) LES PORTES DE GARAGE DOIVENT TOUJOURS ÊTRE CORRECTEMENT ÉQUILIBRÉES. REPORTEZ-VOUS AU
MANUEL. UNE PORTE MAL ÉQUILIBRÉE PRÉSENTE UN DANGER DE BLESSURES GRAVES, VOIRE DE MORT. LES
RÉPARATIONS DES CÂBLES, DES ASSEMBLAGES À RESSORT ET AUTRES ÉLÉMENTS MATÉRIELS DOIVENT ÊTRE
EFFECTUÉES PAR UN TECHNICIEN QUALIFIÉ.
(8) HORMIS DANS LE CAS DU MODÈLE AM800, CE SYSTÈME EST ÉQUIPÉ D'UNE FONCTION D'UTILISATION SANS
SURVEILLANCE. LA PORTE POUVANT S'OUVRIR OU SE FERMER INOPINÉMENT, PERSONNE NE DOIT SE TROUVER
DANS LE PASSAGE PENDANT QU'ELLE EST EN MOUVEMENT.
(9) CONSERVEZ CES INSTRUCTIONS EN LIEU SÛR.
