Dominator - Manuel d'instruction AM800, AM808 & AM888
13
© Copyright 2017
6.4 Définition de la vitesse et des limites
6.4.1 Définition de la vitesse
La vitesse par défaut du système de commande a été réglée pour la
plupart des besoins. Si nécessaire, 3vitesses sont toutefois disponibles:
Les réglages de vitesses ne peuvent être modifiés qu'avant de définir
la limite de vitesse. Si la vitesse du système de commande doit être
changée, suivez la procédure ci-dessous. Si le mode moyen (par défaut)
est satisfaisant, passez directement à la section6.3.2 (définition des fins
de course). Appuyez sur le bouton OPERATE pour passer d'une vitesse à
l'autre. Pour changer de vitesse, procédez comme suit:
a. Engagez le chariot du rail en C (fixé à la porte au moyen des bras)
avec le chaînon en actionnant la porte.
b. Si le chariot ne s'insère pas fermement dans le chaînon, vérifiez que
le cordon de déblocage manuel n'est pas en position désengagée en
le tirant vers l'arrière.
c. Allumez le système de commande. La diode de limite de fermeture
clignote.
d. Retirez le bouton [ver - sentence incomplete?] (Fig. 6.4.1).
e. Appuyez une fois sur le bouton OPERATE puis deux ou trois fois
pour sélectionner la vitesse, SLOW, MEDIUM ou FAST (lent, moyen,
rapide).

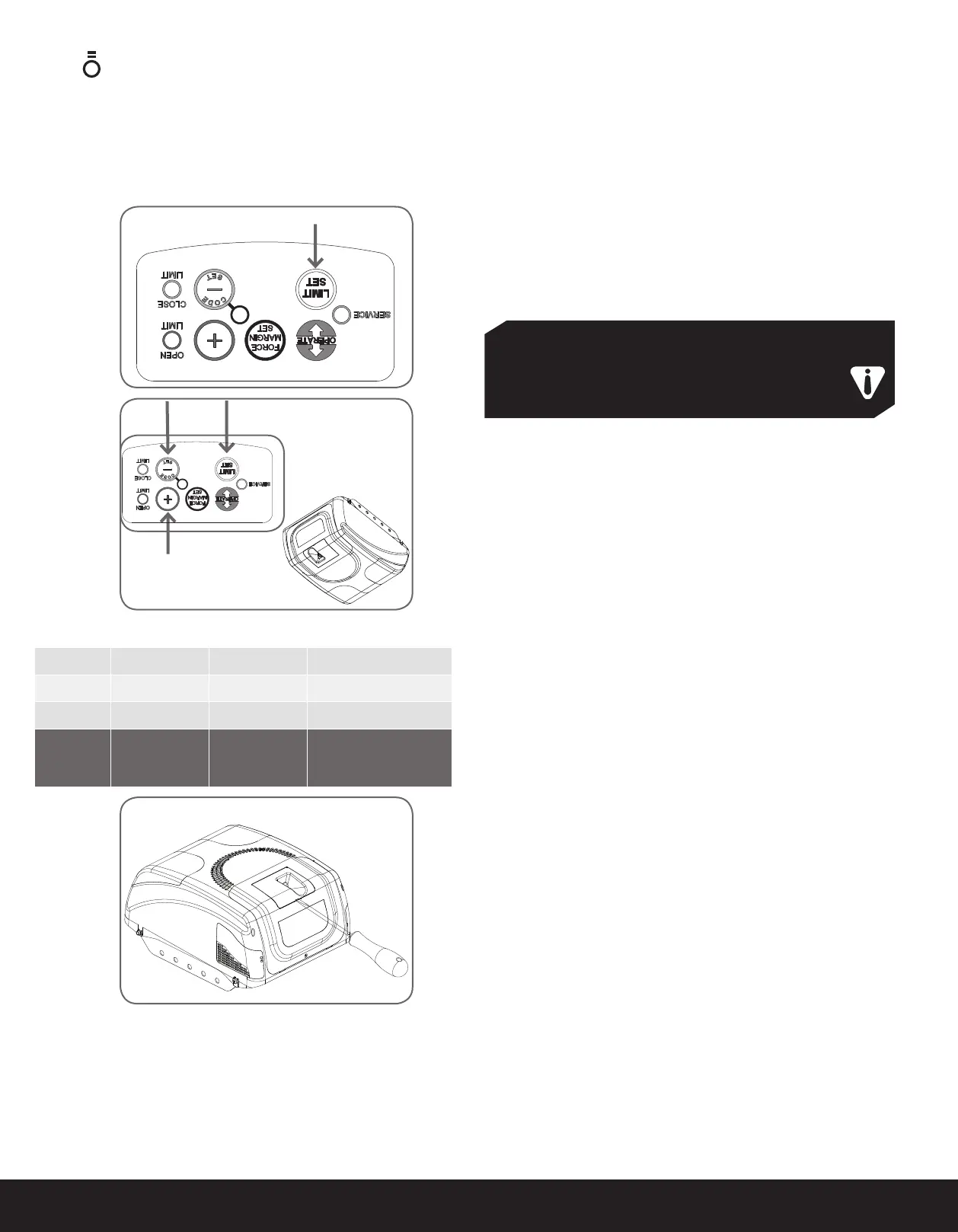

Fig.6.4.1
Système de
commande de porte
Vitesse
Diode
d'ouverture
état (vert)
Diode
d'ouverture
état (rouge)
Bip
Lent OFF ON OFF
Moyen ON ON ON
Rapide (par défaut) ON OFF ON
Modèle présenté: AM808 / AM888
6.4.2 Définition des fins de course
Retirez le capot de protection (Fig. 6.4.1) pour accéder au tableau de
commande puis remettez-le en place lorsque vous avez terminé la
programmation.
Pour définir les fins de course (Fig. 6.4.2)
a. Appuyez sur le bouton rouge moins (-) et maintenez-le enfoncé:
la porte commence à se refermer. Relâchez-le lorsque la porte a
atteint la fermeture maximum souhaitée.
b. Appuyez sur le bouton Limit Set. La fermeture maximum est alors
mémorisée.
c. Appuyez sur le bouton vert plus (+) et maintenez-le enfoncé: la
porte commence à s'ouvrir. Relâchez-le lorsque la porte a atteint
l'ouverture maximum souhaitée.
d. Lisez l'AVERTISSEMENT ci-dessous.
Fig.6.4.3
Fig.6.4.2
IMPORTANT : Le bouton OPERATE est inopérant tant que les limites
d'ouverture et de fermeture ne sont pas définies.
REMARQUE : La porte et la navette doivent être engagées dans le
chaînon ou l'encoche de la courroie. La porte doit ouverte environ
à mi-hauteur.
IMPORTANT ! N'oubliez pas que la porte du
garage se ferme automatiquement une fois. L'étape
« d » est exécutée. La porte se rouvre également
automatiquement après s'être fermée entièrement,
après une courte pause entre les cycles.
e. Appuyez sur le bouton Limit Set. L'ouverture maximum est alors
mémorisée. Désormais, la porte se ferme jusqu'à la position définie
puis s'ouvre complètement pour calculer les forces d'obstruction à
la sécurité. Tenez compte de l'avertissement ci-dessus.
Le système de commande de la porte peut être piloté au moyen du
bouton OPERATE.
6.4.3 Réinitialisation des fins de course de porte
Il est possible de supprimer les fins de course avant d'en définir de
nouvelles comme suit:
a. Maintenez le bouton Limit set enfoncé pendant six (6)secondes
(Fig.6.4.3) ou jusqu'à ce que vous entendiez trois bips et que la
diode rouge de limite de fermeture se mette à clignoter.
b. Relâchez le bouton.
c. Rendez-vous à la section6.4.2 pour définir de nouvelles fins de
course.
Modèle présenté: AM800
