- 11 -
LED
Giallo Fisso:
Lampeggio veloce:
Lampeggio lento:
Lampeggiante:
Segnalazione allarme
infrarossi passivi
Segnalazione allarme
antimascheramento
Segnalazione anomalia
lenti sporche
Alternativamente al led
rosso per circa 60 secondi
alla prima alimentazione
Rosso Fisso:
Lampeggiante:
Segnalazione allarme
generale
Alternativamente al led
giallo per circa 60 secondi
alla prima alimentazione
Verde Fisso: Segnalazione allarme
sezione microonde
Trimmer per la
regolazione della
portata della
microonda, aumen-
ta in senso orario
Buzzer per la
segnalazione di
allarme
ON
123 4 56 7 8
ON
123 4 56 7 8
2.7
2.2
1.5
MW
1.0
SW1
SW2
USB
GIALLO ROSSO VERDE

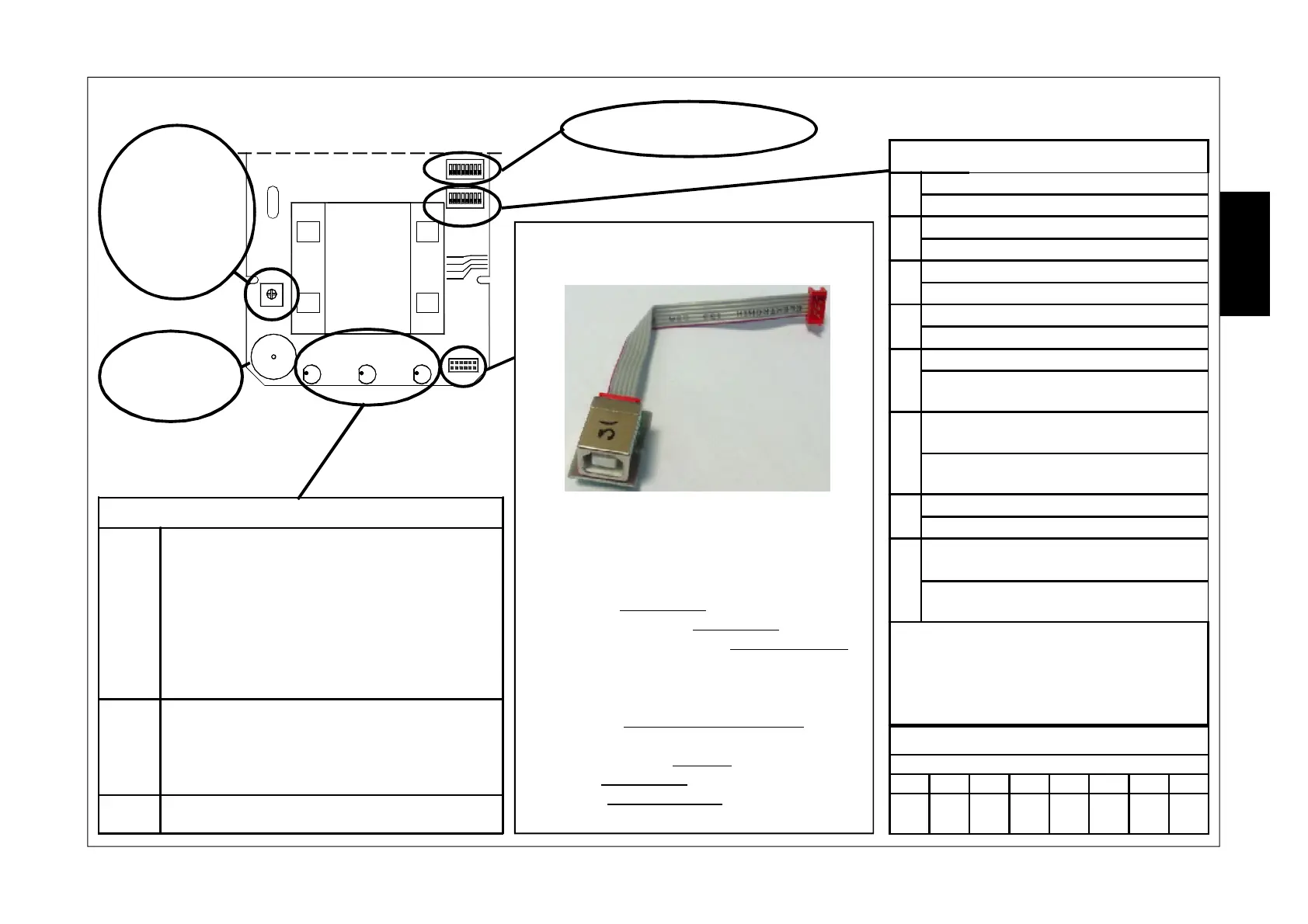

Connettore per il collegamento del modulo
mod. USB-OUT (articolo 1135105) per la
gestione diretta del sensore tramite il PC
Con l’adattatore USB-OUT è possibile collegare
direttamente il sensore al PC per la gestione tra-
mite il software HPWIN.
Nella modalità Dip: tramite questo collegamen-
to è possibile visualizzare la configurazione fatta
tramite i DIP SWITCH, visualizzare il reale fun-
zionamento del sensore ed acquisire nel pc lo
scarico degli ultimi 1920 eventi.
Nella modalita PC: tramite questo collegamen-
to è possibile visualizzare e modificare la confi-
gurazione anche se eseguita in precedenza tra-
mite i DIP SWITCH, regolare la sensibilità della
microonda, visualizzare il reale funzionamento del
sensore ed acquisire nel pc lo scarico degli ulti-
mi 1920 eventi.
SW2 - FUNZIONI
1
ON
Modalità DIP
OFF
Modalità PC
2
ON
Buzzer abilitato
OFF
Buzzer escluso
3
ON
Led rosso abilitato Allarme
OFF
Led rosso escluso Allarme
4
ON
Led verde abilitato Microonda
OFF
Led verde escluso Microonda
5
ON
Led giallo abilitato Antimask
OFF
Led giallo escluso Antimask e
Lenti sporche
6
ON
Ingresso AUX attiva il relè di
Allarme
OFF
Ingresso AUX attiva il relè di
Tamper
7
ON
Funzione Antimask abilitata
OFF
Funzione Antimask esclusa
8
ON
Gestione ingresso AUX
abilitata
OFF
Gestione ingresso AUX
disabilitata
IMPORTANTE: Nella modalità PC, le
funzioni configurabili tramite il DIP
SWITCH SW2 non possono essere
modificate tramite PC ad eccezione
della funzione ANTIMASK (DIP 7)
DEFAULT
DIP SWITCH
1 2 3 4 5 6 7 8
ON ON ON ON ON OFF ON ON
SW 1: Vedi pagina successiva
I
T
A
To Next Page
