- 7 -

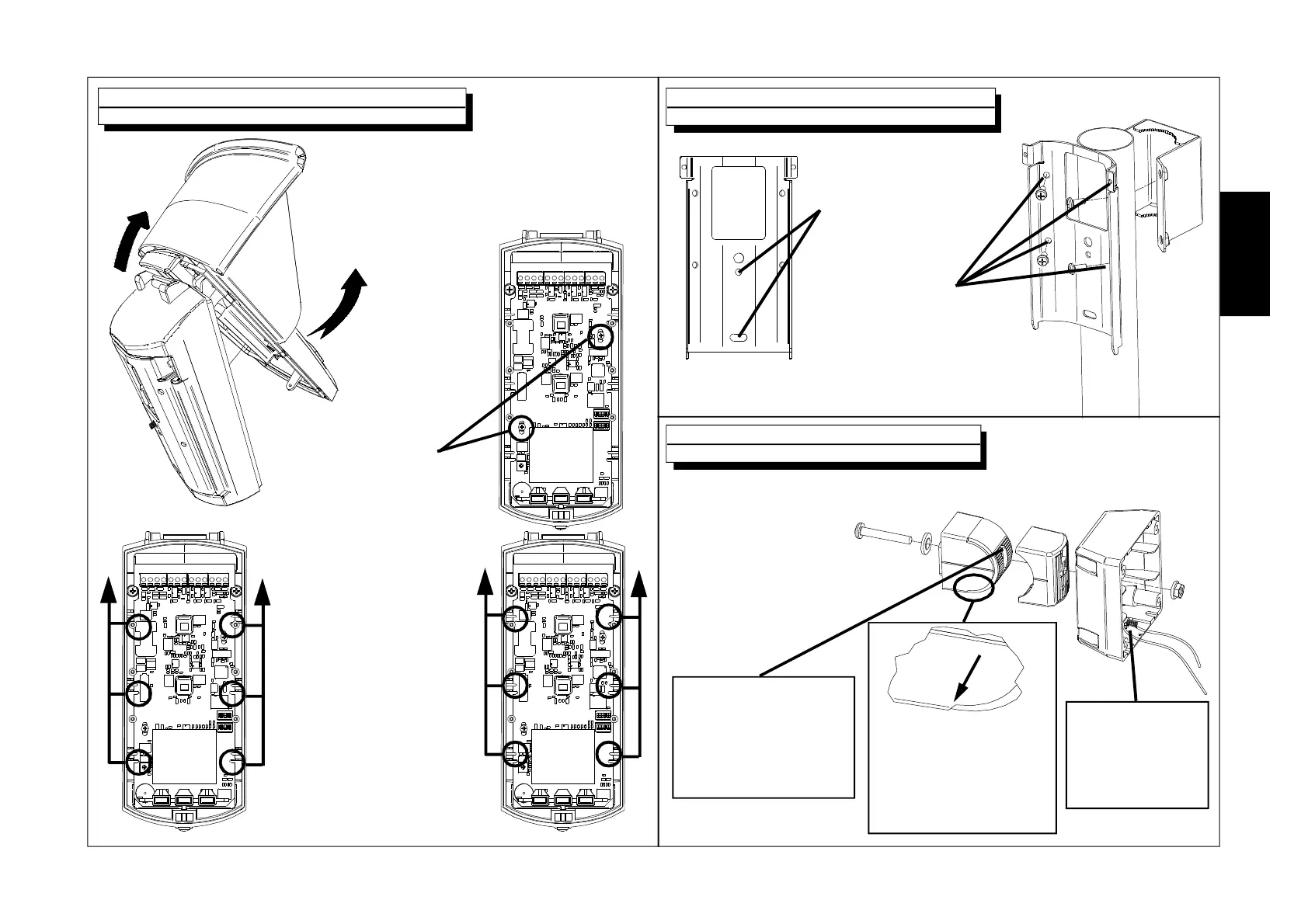

Apertura sensore e rimozione scheda
1. Per togliere il coper-
chio, alzare prima la par-
te inferiore (1) e poi
sganciarlo dalla guida
sulla parte superiore (2)
1
2
2. Rimuovere le
due viti di fermo
3. Far scorrere la scheda
finc gli scansi A coinci-
dono con i fermi B.
4. Estrarre la scheda.
AA
BB
Installazione della piastra a muro e a palo
Fori per il fissaggio
della piastra a parete
Fori per il fissaggio della
piastra a palo con adatta-
tore mod. SP-OUT
(articolo 1135106)
Installazione dello snodo
Assemblare e fissare
con la Vite D e il Dado E
i vari pezzi che compongono lo
snodo nel modo indicato in figura
prima di fissare la Staffa
lato muro A alla parete.
A
B
C
F
E
D
ATTENZIONE
Prima di fissare lo
snodo a parete
installare il modulo
antistrappo
ATTENZIONE
Posizionare lo Snodo
lato sensore C verifican-
do che lo scanso a 4
sia in basso e quello a
90° in l’alto
Per il passaggio dei
cavi di collegamento e
di quelli del modulo
antistrappo, utilizzare lo
spazio esistente sopra
la Vite D
I
T
A
