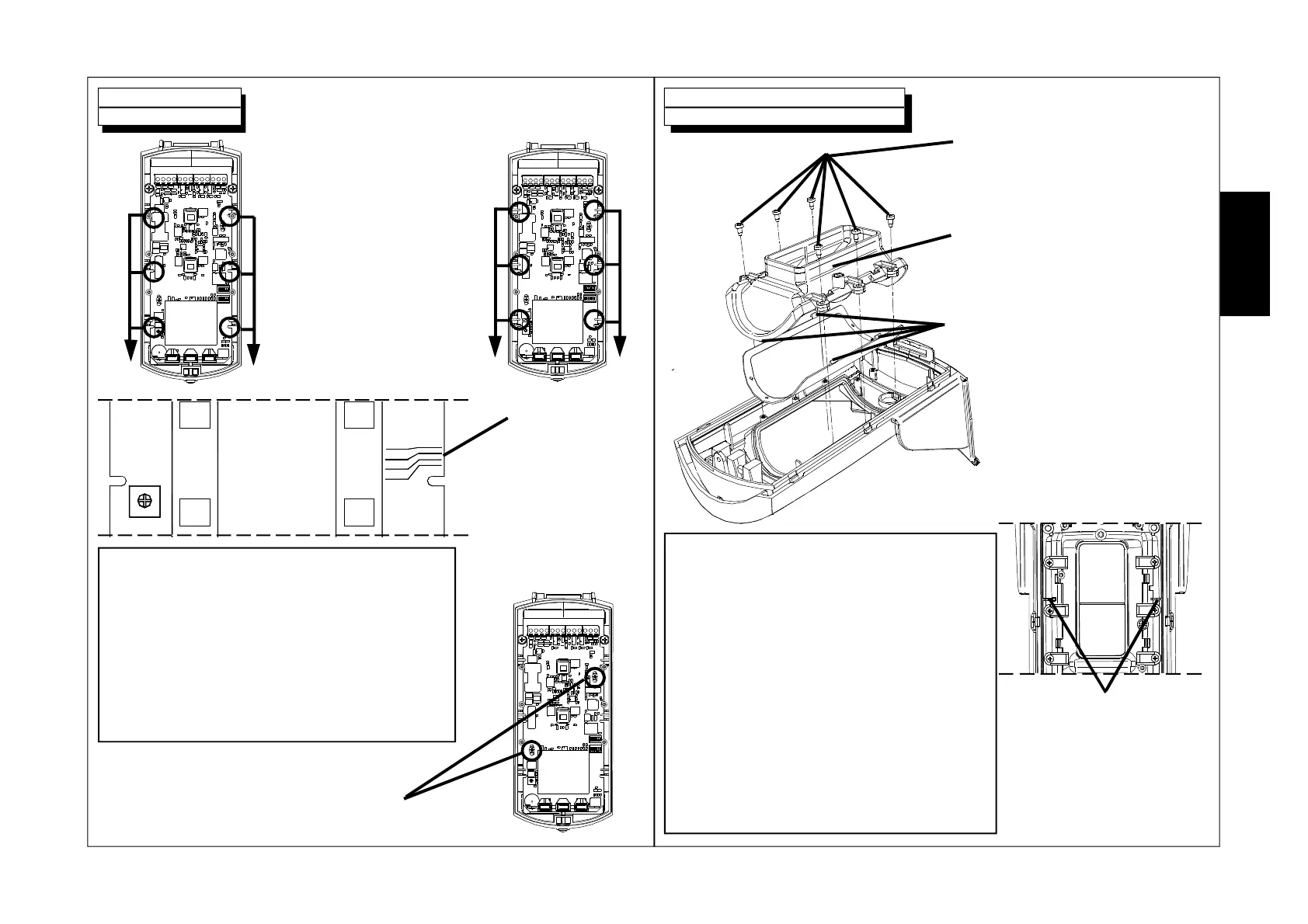

- 9 -
1. Inserire la scheda
facendo combaciare gli
scansi A con i fermi B.
AA
2.7
2.2
1.5
MW
1.0
2. Far scorrere
verso il basso la
scheda fino a rag-
giungere il riferimen-
to dell’altezza di
installazione
prefissata.
BB
3. Fissare la scheda una volta
posizionata nel punto prefissato.
1. Rimuovere le 6 viti di fermo
2. Estrarre il supporto della lente
3. Sganciare la lente dal supporto
facendo una leggera pressione
sui quattro fermi laterali
4. Inserire la lente seleziona-
ta verificando che i quattro
fermi laterali siano in sede.
6. Riposizionare il sup-
porto della lente nella
propria sede verificando
che i due scansi siano
correttamente nelle guide
5. Rifissare le 6 viti di fermo
w Con lente Wide angle (cod.FR09-0001-30):
apertura 90°, portata 15 mt, altezza installa-
zione consigliata circa 2.20 mt
w Con lente Barrier lens (cod.FR09-0002-30):
apertura 5°, portata 15 mt, altezza installa-
zione consigliata circa 2.20 mt
w Con lente Long range (cod.FR09-0003-30):
apertura 5°, portata 23 mt, altezza installa-
zione consigliata circa 2.20 mt
w Con lente Animal alley (cod.FR09-0004-30):
apertura 90°, portata 15 mt, altezza installa-
zione circa 1,50 mt
Il codice lente è stampigliato all’interno
di un lato lungo della lente stessa
NOTA: A causa delle tolleranze meccaniche dei
vari componenti potrebbe verificarsi che i riferi-
menti indicati relativi all’altezza di installazione,
risultino leggermente sfalsati.
IMPORTANTE: Per la regolazione ottimale della
copertura mantenere la scheda in prossimità della
tacca di riferimento dell’altezza prefissata e agi-
re sullo snodo fino al raggiungimento dell’incli-
nazione adeguata.
