AVS Electronics OUTSPIDER DT - Funzionamento; Prima Alimentazione; Precauzioni; Antimask E Lenti Sporche

- 13 -

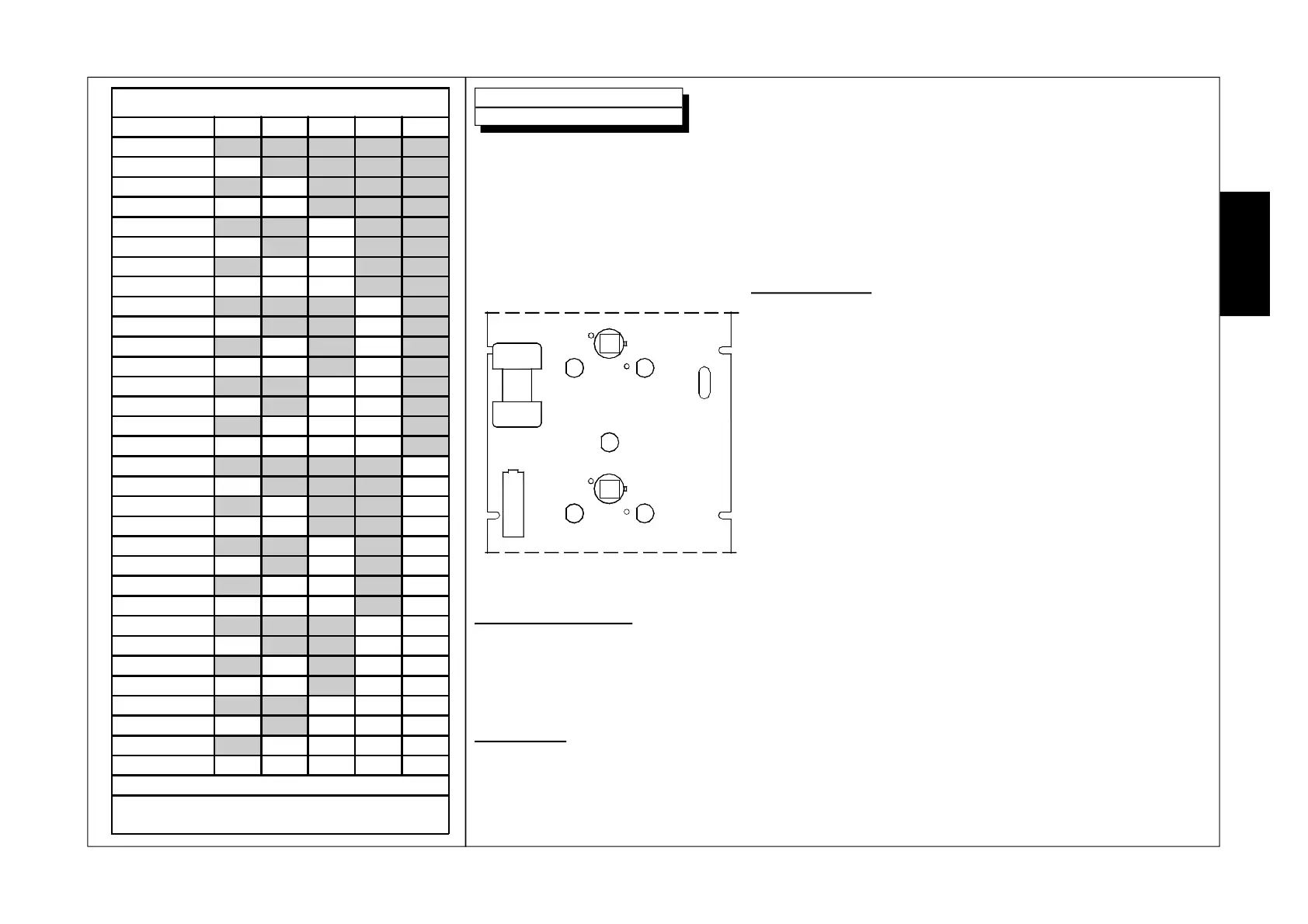

SW1 - INDIRIZZO SENSORE
Sensore DIP1DIP2 DIP3 DIP4 DIP5
1
ON ON ON ON ON
2
OFF ON ON ON ON
3
ON OFF ON ON ON
4
OFF OFF ON ON ON
5
ON ON OFF ON ON
6
OFF ON OFF ON ON
7
ON OFF OFF ON ON
8
OFF OFF OFF ON ON
9
ON ON ON OFF ON
10
OFF ON ON OFF ON
11
ON OFF ON OFF ON
12
OFF OFF ON OFF ON
13
ON ON OFF OFF ON
14
OFF ON OFF OFF ON
15
ON OFF OFF OFF ON
16
OFF OFF OFF OFF ON
17
ON ON ON ON OFF
18
OFF ON ON ON OFF
19
ON OFF ON ON OFF
20
OFF OFF ON ON OFF
21
ON ON OFF ON OFF
22
OFF ON OFF ON OFF
23
ON OFF OFF ON OFF
24
OFF OFF OFF ON OFF
25
ON ON ON OFF OFF
26
OFF ON ON OFF OFF
27
ON OFF ON OFF OFF
28
OFF OFF ON OFF OFF
29
ON ON OFF OFF OFF
30
OFF ON OFF OFF OFF
31
ON OFF OFF OFF OFF
32
OFF OFF OFF OFF OFF
N.B. I Dip Switch 6, 7 e 8 non sono utilizzati
NOTA: di default i DIP SWITCH sono tutti
posizionati su OFF
OutSpider PA e OutSpider DT sono provvisti di un circuito antimascheramento, formato da un ricevi-
tore RX centrale e quattro trasmettitori TX ad infrarossi attivi posizionati ai lati dei sensori PIR, che
rileva gli ostacoli posti di fronte al sensore fino ad una distanza di circa 5 cm.
Un eventuale allarme, causato dal tentativo di mascherare il sensore, viene segnalato dal lampeggio
veloce del led giallo e attiva l’uscita a relè dedicata AM.
Funzionamento
Antimask: Quando il circuito Antimask rileva un ostacolo a meno
di 5 cm dalle lenti, si attiva un tempo di ritardo di circa 20 secondi
prima di segnalarlo. Se alla fine di questo tempo l’ostacolo non
viene rimosso, si attiva il relè di antimasheramento AM ed il led
giallo lampeggia lentamente.
Sia il led che il relè vengono resettati automaticamente al primo
allarme del sensore.
NOTA: questa funzione non garantisce comunque che il sensore
non possa essere mascherato.
Lenti sporche: Quando il circuito Antimask rileva che la media
del valore del segnale memorizzato in un certo intervallo di tem-
po ha subito una variazione di circa 20 %, si attiva l’uscita F e il
led giallo lampeggia lentamente.
Prima alimentazione
Alla prima alimentazione il circuito di antimascheramento esegue un’autoregolazione.
In questa fase è essenziale che il coperchio sia regolarmente installato per permettere al sensore
di regolarsi sul valore corretto.
Precauzioni
Mantenere pulita la lente del sensore da polvere o altro materiale filtrante che potrebbe alterarne il
funzionamento.
Antimask e Lenti Sporche
TX TX
TX TX
RX
I
T
A
