Funzione oscilloscopio

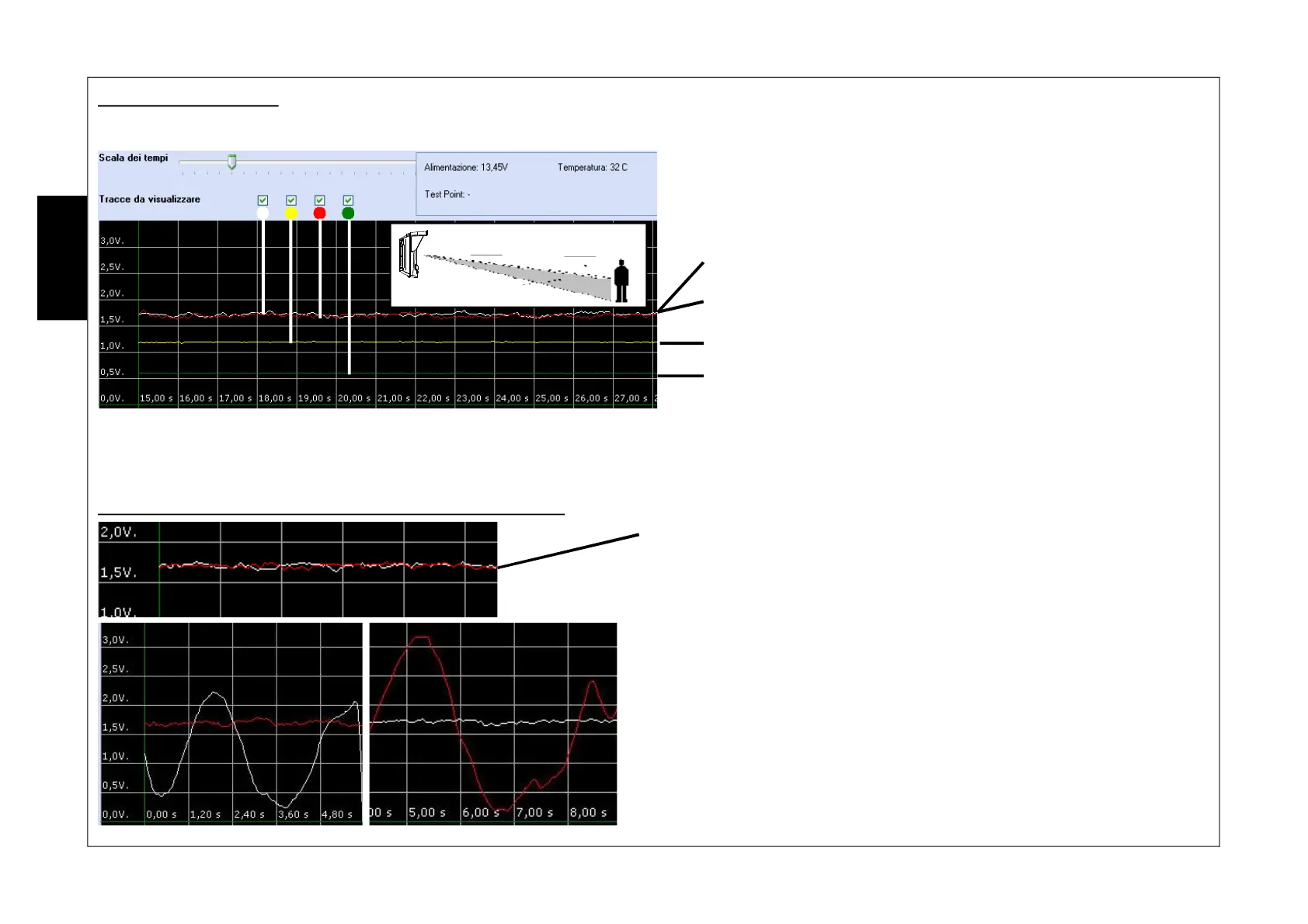

Questa applicazione permette di verificare in tempo reale i segnali del sensore:
Scala dei tempi: seleziona la scala dei tempi sull’asse delle ordinate.
Tracce da visualizzare: abilita/disabilita la visualizzazione delle tracce.
Segnali:
Linea rossa (R): indica il segnale dell’infrarosso che legge la parte
inferiore del bersaglio
Linea bianca (B): indica il segnale dell’infrarosso che legge la parte
superiore del bersaglio
Linea gialla (G): indica il segnale della microonda (OutSpider DT)
Linea verde (V): indica il segnale del circuito antimascheramento
NOTA: OutSpider PA, per nascondere il segnale dell’infrarosso inferiore è necessario togliere il segno di spunta sia dal bollino rosso che dal
bollino giallo, mentre per nascondere il segnale dell’infrarosso superiore è sufficiente togliere il segno di spunta dal bollino bianco.
OutSpider DT, ogni riferimento corrisponde al valore indicato.
Segnale della sezione infrarossi (linea rossa e linea bianca):
Entrambe le sezioni infrarosso non rilevano segnali.
Œ Nella prima parte del diagramma è il solo infrarosso che legge la parte
superiore del bersaglio (linea bianca) a rilevare un segnale. La sezione Infra-
rossi non genera allarme.
• Nella seconda parte del diagramma è il solo infrarosso che legge la parte
inferiore del bersaglio (linea rossa) a rilevare un segnale. La sezione infrarossi
non genera allarme.
Per una adeguato funzionamento delle due sezioni infrarossi, trovare la
corretta inclinazione del sensore in modo che i due segnali, effettuando
un attraversamento della zona da proteggere, risultino pressochè uguali.
